Fiche

technique

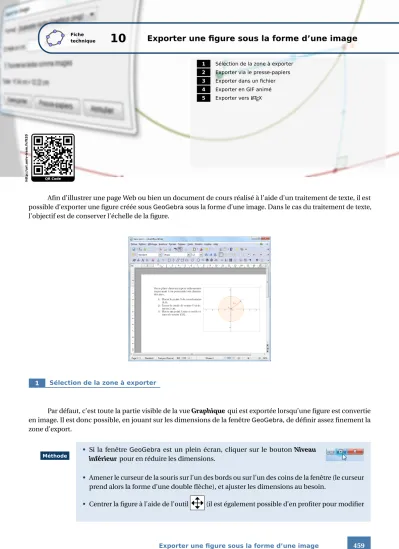

10 Exporter une figure sous la forme d'une image

1 Sélection de la zone à exporter 2 Exporter via le presse-papiers 3 Exporter dans un fichier 4 Exporter en GIF animé 5 Exporter vers L^ATEX

QR Code

http://url.univ-irem.fr/ft20

Afin d'illustrer une page Web ou bien un document de cours réalisé à l'aide d'un traitement de texte, il est possible d'exporter une figure créée sous ^GeoGebra sous la forme d'une image. Dans le cas du traitement de texte, l'objectif est de conserver l'échelle de la figure.

1 Sélection de la zone à exporter

Par défaut, c'est toute la partie visible de la vue Graphique qui est exportée lorsqu'une figure est convertie en image. Il est donc possible, en jouant sur les dimensions de la fenêtre GeoGebra , de définir assez finement la zone d'export.

• Si la fenêtre GeoGebra est un plein écran, cliquer sur le bouton Niveau inférieur pour en réduire les dimensions.

• Amener le curseur de la souris sur l'un des bords ou sur l'un des coins de la fenêtre (le curseur prend alors la forme d'une double flèche), et ajuster les dimensions au besoin.

• Centrer la figure à l'aide de l'outil (il est également possible d'en profiter pour modifier

Méthode

le niveau de zoom à l'aide des outils ou ).

Néanmoins cette méthode peut s'avérer fastidieuse et d'autres moyens sont laissés à disposition des utilisa- teurs pour définir une zone d'export.

• Cliquer sur l'icône .

• En maintenant le bouton droit de la souris enfoncé, tracer un rectangle de sélection.

Seule la zone de la figure intérieure au rectangle de sélection sera exportée.

Méthode

Le rectangle de sélection peut être très finement défini à l'aide de points particuliers construits sur la figure.

• Créer deux points libres.

• Les renommer en Export

et Export

(utiliser le tiret bas «

» pour les indices).

−2 2

−2 2

0 O

A 2 cm

Export1

Export2

• Cacher ces deux points.

Les points Export

et Export

déterminent la diagonale d'un rectangle qui servira de zone d'export.

Méthode

460

REM

Remarque :

• Lors de l'export, il est nécessaire que les points Export

et Export

soient situés dans la partie visible de la vue Graphique sans quoi le rectangle de sélection sera tronqué aux limites de la vue.

• Dans l'exemple précédent, les points Export

et Export

sont créés comme des points libres, mais rien n'interdit de les définir par leurs coordonnées (qui, elles-mêmes peuvent résulter d'un calcul spécifique) afin de déterminer de façon extrêmement précise le rec- tangle de sélection.

2 Exporter via le presse-papiers

Pour placer la figure en tant qu'image au format .png dans le presse-papiers, la méthode se révèle très simple.

• Sélectionner la zone d'export à l'aide de l'une des mé- thodes précédentes.

• Pour copier la figure en tant qu'image dans le presse- papiers, utiliser le menu ^Éditer · Graphique vers Presse-papiers (il est également possible d'utiliser le rac- courci clavier

+ +

ou encore le menu Fi- chier · ^Exporter · Graphique vers Presse-papiers ).

Il ne reste alors plus qu'à coller l'image dans le logiciel voulu (traitement de texte, éditeur d'image, éditeur de page Web, ...).

Méthode

Malheureusement, la façon de procéder décrite ci-dessus n'offre aucun contrôle sur la taille de l'image finale, et, en général, les informations relatives à l'échelle de la figure sont perdues. Pour agir sur les dimensions de l'image exportée, la méthode suivante est plus adaptée.

• Sélectionner la zone d'export à l'aide de l'une des méthodes précédentes.

• Utiliser le menu Fichier · ^Exporter · Graphique en tant qu'image (png,eps) ... pour ouvrir la boîte de dialogue Export en Image.

• Dans la liste déroulante Format , choisir Portable Network Graphics (png) .

Méthode

• Régler l'échelle à

pour établir la correspondance entre 1 cm sur l'image et 1 unité sur la figure.

• Régler la Résolution en dpi : une résolution élevée fournira une image de meilleure qualité, mais avec un « poids » plus grand également. Pour un particulier la résolution habituelle d'une impression est de 300 dpi ; les professionnels impriment généralement à 600 dpi.

• Si le fond de l'image doit être transparent, cocher Transparent.

• Cliquer sur le bouton

.

L'image peut être alors collée dans le logiciel voulu.

Remarque :

La méthode précédente a le mérite de respecter l'échelle de la figure, excepté dans un cas : si les dimensions de la zone de travail exportée sont plus grandes que les dimensions du document d'accueil, le logiciel de traitement de texte adaptera alors l'image collée de telle sorte que ses dimensions deviennent compatibles avec le format du document.

3 Exporter dans un fichier

Si la figure à exporter est destinée à être utilisée plus d'une fois en tant qu'image, il peut être avantageux de la stocker comme fichier sur son disque dur, ou tout autre support, avant de l'insérer dans un autre document.

• Sélectionner la zone d'export à l'aide de l'une des méthodes précédentes.

• Utiliser le menu Fichier · ^Exporter · ^Graphique

en tant qu'image (png,eps)... pour ouvrir la boîte de dialogue Export en Image.

• Dans la liste déroulante Format , sélectionner le format d'export souhaité.

• Régler l'échelle à

pour établir la correspondance entre 1 cm sur l'image et 1 unité sur la figure.

• Différents paramètres sont accessibles en fonction du format d'export choisi : les modifier aux besoins.

• Cliquer sur le bouton

.

• Dans la fenêtre Sauvegarder, sélectionner le dossier de destination puis, cliquer sur le bouton

.

Méthode

462

REM

Dans le logiciel de destination, utiliser la fonctionnalité d'insertion d'un document externe pour importer l'image de la figure ainsi générée.

Remarque :

Selon le document de destination, certains formats d'export sont mieux adaptés que d'autres.

Lorsque c'est possible, il vaut mieux privilégier un format d'export vectoriel ( .pdf , .eps , .svg , .emf ) plutôt que le format bitmap ( .png ). Néanmoins, les formats vectoriels sont parfois mal gérés par ^GeoGebra (ou par le logiciel de destination) et le résultat obtenu peut s'avérer décevant.

De surcroît, certaines différences significatives peuvent apparaître selon le système d'exploitation employé ou selon les versions des logiciels utilisés. Il ne faut donc pas hésiter à tester plusieurs possibilités avant de retenir celle qui donne la plus grande satisfaction dans l'environnement de travail personnel.

4 Exporter en GIF animé

Lorsqu'une figure repose sur une animation, GeoGebra permet d'exporter celle-ci dans un format particulier, le « G

animé », destiné essentiellement à illustrer des pages Web (un G

animé n'est rien d'autre qu'un fichier au format .gif - un tel fichier étant lisible dans tout navigateur Internet - contenant plusieurs images dont l'affichage successif crée l'illusion d'une animation). Il devient ainsi possible de montrer au sein d'une page Web une animation GeoGebra sans que l'utilisateur n'ait à charger la figure.

La figure ci-dessus est une figure animée. Cela se constate si ce document est ouvert avec un logiciel de lecture Pdf possédant des fonctionnalités avancées.

Pour être à même d'exporter une figure sous forme de G

animé, l'animation doit dépendre d'un unique

• Sélectionner la zone d'export à l'aide de l'une des méthodes précédentes.

• Utiliser le menu Fichier · ^Exporter · ^Graphique

en GIF animé... pour ouvrir la boîte de dialogue Export d'un GIF animé .

• Dans la liste déroulante Curseur, sélectionner le curseur qui permet d'animer la figure.

• Régler, selon les besoins, la durée entre deux images successives (Temps entre les vues).

• Pour obtenir une animation qui se répète indéfiniment, cocher la case En boucle ?.

• Cliquer sur le bouton

.

• Dans la fenêtre Sauvegarder, sélectionner le dossier de destination puis cliquer sur le bouton

Sauvegarder Sauvegarder

.

Il est alors possible d'incorporer le fichier .gif ainsi généré dans un éditeur de page Web ou bien de l'ouvrir dans un navigateur Internet.

Méthode

Remarque :

Plus l'incrément défini pour le curseur est petit et plus l'animation en G

animé comporte d'images. Un incrément petit permet donc d'obtenir une animation avec une bonne fluidité si la durée entre deux images est faible. En contrepartie, le poids du fichier généré augmente sensiblement.

5 Exporter vers L

TEX

Les utilisateurs de L

TEX peuvent profiter de ^GeoGebra pour exporter les figures dans un format directement interprétable et compatible avec celui-ci. L'intérêt est triple : d'une part, il n'est nul besoin de recourir à un fichier externe pour inclure une figure GeoGebra , d'autre part, le code généré peut être facilement modifié et adapté, et enfin, les figures sont produites en format vectoriel et utilisent des polices de caractères identiques à celles employées dans le document.

GeoGebra permet d'exporter le code de la figure vers Pstricks , Pgf/TikZ ou encore Asymptote . Selon le format d'export choisi, les paramètres accessibles diffèrent légèrement, néanmoins le principe reste le même. Dans la suite, nous prenons en exemple l'export d'une figure vers le format ^Pgf/TikZ .

464

REM

• Sélectionner la zone d'export à l'aide de l'une des méthodes décrites dans le premier paragraphe.

Attention : la sélection de la zone d'export à l'aide des points Export

et Export

ne fonctionne pas lors d'un export vers L

TEX.

• Utiliser le menu Fichier · ^Exporter · ^Graphique

vers PGF/TikZ... pour ouvrir la boîte de dialogue Export GeoGebra vers PGF/TikZ .

• Les paramètres accessibles depuis cette boîte de dialogue permettent notamment de régler les dimensions de la figure générée.

Nous n'entrerons pas dans les détails ici concernant les autres options proposées, spécifiques à L

TEX ou à ^Pgf/TikZ .

• Cliquer sur le bouton

pour que le code correspondant à la figure apparaisse dans la zone inférieure de la fenêtre.

• Cliquer sur le bouton

pour enregistrer le code généré sous forme d'un fichier d'extension .tex compilable par L

TEX ou cliquer sur le bouton

afin de pouvoir coller le code dans votre éditeur de fichiers L

TEX.

Méthode

Remarque :

• Suivant la complexité de la figure et le format d'export choisi, certains éléments peuvent ne pas être générés correctement. En particulier, les lieux ainsi que les courbes implicites ne sont pas exportés vers L

TEX.

• À titre d'exemple, voici la même figure exportée d'une part en .png (à gauche) et d'autre part en Pgf/TikZ (à droite).

−3 −2 −1 1 2

−3

−2

−1 1 2

0 O

A 2 cm
