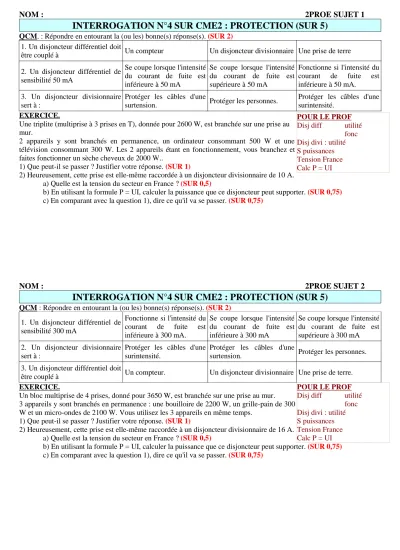

NOM : 2PROE SUJET 1
INTERROGATION N°4 SUR CME2 : PROTECTION (SUR 5)
QCM. : Répondre en entourant la (ou les) bonne(s) réponse(s). (SUR 2) 1. Un disjoncteur différentiel doit
être couplé à Un compteur Un disjoncteur divisionnaire Une prise de terre
2. Un disjoncteur différentiel de sensibilité 50 mA
Se coupe lorsque l'intensité du courant de fuite est inférieure à 50 mA
Se coupe lorsque l'intensité du courant de fuite est supérieure à 50 mA
Fonctionne si l'intensité du courant de fuite est inférieure à 50 mA.
3. Un disjoncteur divisionnaire sert à :
Protéger les câbles d'une
surtension. Protéger les personnes. Protéger les câbles d'une surintensité.
EXERCICE.
Une triplite (multiprise à 3 prises en T), donnée pour 2600 W, est branchée sur une prise au mur.
2 appareils y sont branchés en permanence, un ordinateur consommant 500 W et une télévision consommant 300 W. Les 2 appareils étant en fonctionnement, vous branchez et faites fonctionner un sèche cheveux de 2000 W..
1) Que peut-il se passer ? Justifier votre réponse. (SUR 1)
2) Heureusement, cette prise est elle-même raccordée à un disjoncteur divisionnaire de 10 A.
a) Quelle est la tension du secteur en France ? (SUR 0,5)
b) En utilisant la formule P = UI, calculer la puissance que ce disjoncteur peut supporter. (SUR 0,75) c) En comparant avec la question 1), dire ce qu'il va se passer. (SUR 0,75)
NOM : 2PROE SUJET 2
INTERROGATION N°4 SUR CME2 : PROTECTION (SUR 5)
QCM : Répondre en entourant la (ou les) bonne(s) réponse(s). (SUR 2) 1. Un disjoncteur différentiel de
sensibilité 300 mA
Fonctionne si l'intensité du courant de fuite est inférieure à 300 mA.
Se coupe lorsque l'intensité du courant de fuite est inférieure à 300 mA
Se coupe lorsque l'intensité du courant de fuite est supérieure à 300 mA 2. Un disjoncteur divisionnaire
sert à :
Protéger les câbles d'une surintensité.
Protéger les câbles d'une
surtension. Protéger les personnes.
3. Un disjoncteur différentiel doit
être couplé à Un compteur. Un disjoncteur divisionnaire Une prise de terre.
EXERCICE.
Un bloc multiprise de 4 prises, donné pour 3650 W, est branchée sur une prise au mur.
3 appareils y sont branchés en permanence : une bouilloire de 2200 W, un grille-pain de 300 W et un micro-ondes de 2100 W. Vous utilisez les 3 appareils en même temps.
1) Que peut-il se passer ? Justifier votre réponse. (SUR 1)
2) Heureusement, cette prise est elle-même raccordée à un disjoncteur divisionnaire de 16 A.
a) Quelle est la tension du secteur en France ? (SUR 0,5)
b) En utilisant la formule P = UI, calculer la puissance que ce disjoncteur peut supporter. (SUR 0,75) c) En comparant avec la question 1), dire ce qu'il va se passer. (SUR 0,75)
POUR LE PROF Disj diff utilité
fonc Disj divi : utilité S puissances Tension France Calc P = UI
POUR LE PROF Disj diff utilité
fonc Disj divi : utilité S puissances Tension France Calc P = UI
