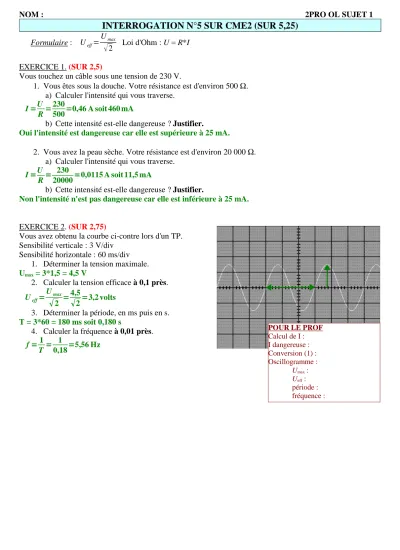

NOM : 2PRO OL SUJET 1
INTERROGATION N°5 SUR CME2 (SUR 5,25)
Formulaire : Ueff=Umax
√
2 Loi d'Ohm : U = R*I EXERCICE 1. (SUR 2,5)Vous touchez un câble sous une tension de 230 V.
1. Vous êtes sous la douche. Votre résistance est d'environ 500 Ω.
a) Calculer l'intensité qui vous traverse.
I====U R====230
500====0,46 A soit 460 mA
b) Cette intensité est-elle dangereuse ? Justifier.
Oui l'intensité est dangereuse car elle est supérieure à 25 mA.
2. Vous avez la peau sèche. Votre résistance est d'environ 20 000 Ω. a) Calculer l'intensité qui vous traverse.
I====U
R==== 230
20000====0,0115 A soit 11,5 mA
b) Cette intensité est-elle dangereuse ? Justifier.
Non l'intensité n'est pas dangereuse car elle est inférieure à 25 mA.
EXERCICE 2. (SUR 2,75)
Vous avez obtenu la courbe ci-contre lors d'un TP.
Sensibilité verticale : 3 V/div Sensibilité horizontale : 60 ms/div
1. Déterminer la tension maximale.
Umax = 3*1,5 = 4,5 V
2. Calculer la tension efficace à 0,1 près.
Ueff====Umax
√√√√
2 ====4,5
√√√√
2====3,2 volts3. Déterminer la période, en ms puis en s.
T = 3*60 = 180 ms soit 0,180 s
4. Calculer la fréquence à 0,01 près.
f====1 T==== 1
0,18====5,56 Hz
POUR LE PROF Calcul de I : I dangereuse : Conversion (1) : Oscillogramme :
Umax : Ueff : période : fréquence :
NOM : 2PRO OL SUJET 2
INTERROGATION N°5 SUR CME2 (SUR 5,25)
Formulaire : Ueff=Umax
√
2 Loi d'Ohm : U = R*I EXERCICE 1. (SUR 2,5)Vous touchez un câble sous une tension de 230 V.
1. Vous avez la peau sèche. Votre résistance est d'environ 30 000 Ω.
a) Calculer l'intensité qui vous traverse.
I====U
R==== 230
30000====0,007 A soit 7,6 mA
b) Cette intensité est-elle dangereuse ? Justifier.
Non elle n'est pas dangereuse car elle est inférieure à 25 mA
2. Vous êtes sous la douche. Votre résistance est d'environ 350 Ω.
a) Calculer l'intensité qui vous traverse.
I====U R====230
350====0,657 A soit 657 mA
b) Cette intensité est-elle dangereuse ? Justifier.
Oui elle est dangereuse car elle est supérieure à 25 mA
EXERCICE 2. (SUR 2,75)
Vous avez obtenu la courbe ci-contre lors d'un TP.
Sensibilité verticale : 4 V/div Sensibilité horizontale : 50 ms/div
1. Déterminer la tension maximale.
Umax = 4*1,4 = 5,6 V
2. Calculer la tension efficace à 0,1 près.
Ueff====Umax
√√√√
2 ====5,6
√√√√
2====3,9 volts3. Déterminer la période, en ms puis en s.
T = 3*50 = 150 ms soit 0,15 s
4. Calculer la fréquence à 0,01 près.
f====1 T==== 1
0,15====6,67 Hz POUR LE PROF
Calcul de I : I dangereuse : Conversion (1) : Oscillogramme :
Umax : Ueff : période : fréquence :
