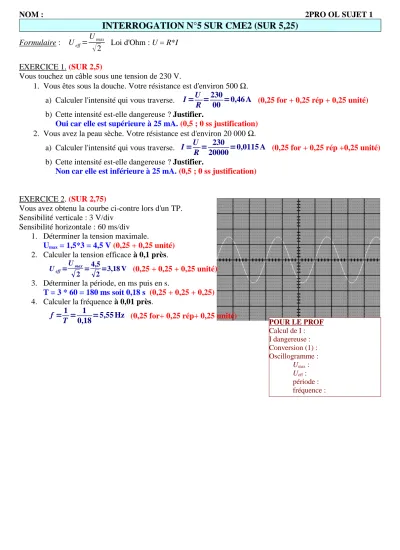

INTERROGATION N°5 SUR CME2 (SUR 5,25) Formulaire

NOM : 2PRO OL SUJET 1

INTERROGATION N°5 SUR CME2 (SUR 5,25)

Formulaire : U_eff=U_max

√

Vous touchez un câble sous une tension de 230 V.

1. Vous êtes sous la douche. Votre résistance est d'environ 500 Ω.

a) Calculer l'intensité qui vous traverse. I====U R====230

00 ====0,46 A (0,25 for + 0,25 rép + 0,25 unité) b) Cette intensité est-elle dangereuse ? Justifier.

Oui car elle est supérieure à 25 mA. (0,5 ; 0 ss justification) 2. Vous avez la peau sèche. Votre résistance est d'environ 20 000 Ω.

a) Calculer l'intensité qui vous traverse. I====U

R==== 230

20000====0,0115 A (0,25 for + 0,25 rép +0,25 unité) b) Cette intensité est-elle dangereuse ? Justifier.

Non car elle est inférieure à 25 mA. (0,5 ; 0 ss justification)

EXERCICE 2. (SUR 2,75)

Vous avez obtenu la courbe ci-contre lors d'un TP.

Sensibilité verticale : 3 V/div Sensibilité horizontale : 60 ms/div

1. Déterminer la tension maximale.

Umax = 1,5*3 = 4,5 V (0,25 + 0,25 unité) 2. Calculer la tension efficace à 0,1 près.

U_eff====U_max

√√√√

4,5

√√√√

T = 3 * 60 = 180 ms soit 0,18 s (0,25 + 0,25 + 0,25) 4. Calculer la fréquence à 0,01 près.

f====1 T==== 1

0,18====5,55 Hz (0,25 for+ 0,25 rép+ 0,25 unité)

POUR LE PROF Calcul de I : I dangereuse : Conversion (1) : Oscillogramme :

Umax : Ueff : période : fréquence :

NOM : 2PRO OL SUJET 2

INTERROGATION N°5 SUR CME2 (SUR 5,25)

Formulaire : U_eff=U_max

√

Vous touchez un câble sous une tension de 230 V.

1. Vous avez la peau sèche. Votre résistance est d'environ 30 000 Ω. a) Calculer l'intensité qui vous traverse. I====U

R==== 230

30000====0,0077 A (0,25 for + 0,25 rép + 0,25 unité) b) Cette intensité est-elle dangereuse ? Justifier.

Non car elle est inférieure à 25 mA. (0,5 ; 0 ss justification) 2. Vous êtes sous la douche. Votre résistance est d'environ 350 Ω.

a) Calculer l'intensité qui vous traverse. I====U R====230

350====0,657 A (0,25 for + 0,25 rép + 0,25 unité) b) Cette intensité est-elle dangereuse ? Justifier.

Oui car elle est supérieure à 25 mA. (0,5 ; 0 ss justification)

EXERCICE 2. (SUR 2,75)

Vous avez obtenu la courbe ci-contre lors d'un TP.

Sensibilité verticale : 4 V/div Sensibilité horizontale : 50 ms/div

1. Déterminer la tension maximale.

Umax = 1,5*4 = 6 V (0,25 + 0,25 unité) 2. Calculer la tension efficace à 0,1 près.

U_eff====U_max

√√√√

6

√√√√

T = 3 * 50 = 150 ms soit 0,15 s (0,25 + 0,25 + 0,25) 4. Calculer la fréquence à 0,01 près.

f====1 T==== 1

0,15====6,67 Hz (0,25 for+ 0,25 rép+ 0,25 unité)

POUR LE PROF Calcul de I : I dangereuse : Conversion (1) : Oscillogramme :

Umax : Ueff : période : fréquence :
