NOM : 2PRO OL SUJET 2
INTERROGATION N°2 SUR CME2 : Énergie - Puissance (SUR 5)
Compétences évaluées : S'approprier : 1 (SUR 0,25) Analyser, émettre ... : 2 (SUR 1) Analyser, proposer … :
Réaliser, choisir … :
Réaliser, exécuter … : 3a + 4a + 4b + 4c (SUR 0,75 + 0,75 + 0,5 + 0,75) Valider, contrôler ... :
Valider, critiquer … : 3b (SUR 1) Communiquer :

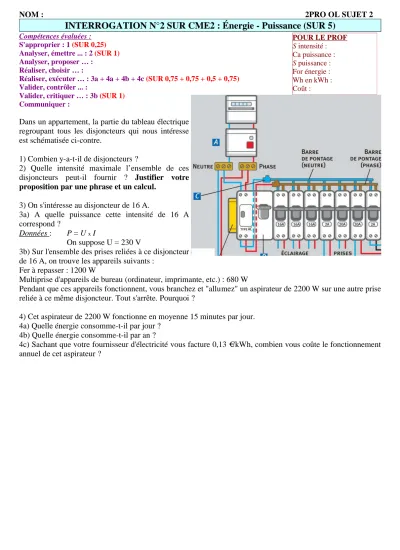

Dans un appartement, la partie du tableau électrique regroupant tous les disjoncteurs qui nous intéresse est schématisée ci-contre.
1) Combien y-a-t-il de disjoncteurs ?
2) Quelle intensité maximale l’ensemble de ces disjoncteurs peut-il fournir ? Justifier votre proposition par une phrase et un calcul.
3) On s'intéresse au disjoncteur de 16 A.
3a) A quelle puissance cette intensité de 16 A correspond ?
Données : P = U x I
On suppose U = 230 V
3b) Sur l'ensemble des prises reliées à ce disjoncteur de 16 A, on trouve les appareils suivants :
Fer à repasser : 1200 W
Multiprise d'appareils de bureau (ordinateur, imprimante, etc.) : 680 W
Pendant que ces appareils fonctionnent, vous branchez et "allumez" un aspirateur de 2200 W sur une autre prise reliée à ce même disjoncteur. Tout s'arrête. Pourquoi ?
4) Cet aspirateur de 2200 W fonctionne en moyenne 15 minutes par jour.
4a) Quelle énergie consomme-t-il par jour ? 4b) Quelle énergie consomme-t-il par an ?
4c) Sachant que votre fournisseur d'électricité vous facture 0,13 €/kWh, combien vous coûte le fonctionnement annuel de cet aspirateur ?
POUR LE PROF S intensité : Ca puissance : S puissance : For énergie : Wh en kWh : Coût :
