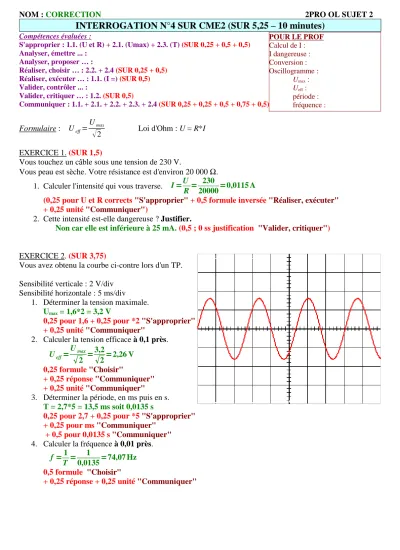

INTERROGATION N°4 SUR CME2 (SUR 5,25 – 10 minutes)

(1)

NOM : CORRECTION 2PRO OL SUJET 2

INTERROGATION N°4 SUR CME2 (SUR 5,25 – 10 minutes)

Compétences évaluées :

S'approprier : 1.1. (U et R) + 2.1. (Umax) + 2.3. (T) (SUR 0,25 + 0,5 + 0,5) Analyser, émettre ... :

Analyser, proposer … :

Réaliser, choisir … : 2.2. + 2.4 (SUR 0,25 + 0,5) Réaliser, exécuter … : 1.1. (I =) (SUR 0,5) Valider, contrôler ... :

Valider, critiquer … : 1.2. (SUR 0,5)

Communiquer : 1.1. + 2.1. + 2.2. + 2.3. + 2.4 (SUR 0,25 + 0,25 + 0,5 + 0,75 + 0,5)

Formulaire : U_eff=U_max

√

² Loi d'Ohm : U = R*I EXERCICE 1. (SUR 1,5)

Vous touchez un câble sous une tension de 230 V.

Vous peau est sèche. Votre résistance est d'environ 20 000 Ω.

1. Calculer l'intensité qui vous traverse. I====U

R==== 230

20000====0,0115 A

(0,25 pour U et R corrects "S'approprier" + 0,5 formule inversée "Réaliser, exécuter"

+ 0,25 unité "Communiquer")

2. Cette intensité est-elle dangereuse ? Justifier.

Non car elle est inférieure à 25 mA. (0,5 ; 0 ss justification "Valider, critiquer")

EXERCICE 2. (SUR 3,75)

Vous avez obtenu la courbe ci-contre lors d'un TP.

Sensibilité verticale : 2 V/div Sensibilité horizontale : 5 ms/div

1. Déterminer la tension maximale.

Umax = 1,6*2 = 3,2 V

0,25 pour 1,6 + 0,25 pour *2 "S'approprier"

+ 0,25 unité "Communiquer"

2. Calculer la tension efficace à 0,1 près.

U_eff====U_max

√√√√

² ⁼⁼⁼⁼

3,2

√√√√

²⁼⁼⁼⁼^{2,26 V}

0,25 formule "Choisir"

+ 0,25 réponse "Communiquer"

+ 0,25 unité "Communiquer"

3. Déterminer la période, en ms puis en s.

T = 2,7*5 = 13,5 ms soit 0,0135 s

0,25 pour 2,7 + 0,25 pour *5 "S'approprier"

+ 0,25 pour ms "Communiquer"

+ 0,5 pour 0,0135 s "Communiquer"

4. Calculer la fréquence à 0,01 près.

f====1

T==== 1

0,0135====74,07 Hz 0,5 formule "Choisir"

+ 0,25 réponse + 0,25 unité "Communiquer"

POUR LE PROF Calcul de I : I dangereuse : Conversion : Oscillogramme :

Umax : Ueff : période : fréquence :
