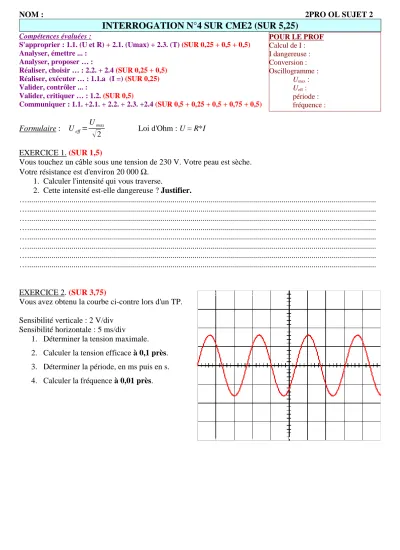

NOM : 2PRO OL SUJET 2
INTERROGATION N°4 SUR CME2 (SUR 5,25)
Compétences évaluées :
S'approprier : 1.1. (U et R) + 2.1. (Umax) + 2.3. (T) (SUR 0,25 + 0,5 + 0,5) Analyser, émettre ... :
Analyser, proposer … :
Réaliser, choisir … : 2.2. + 2.4 (SUR 0,25 + 0,5) Réaliser, exécuter … : 1.1.a (I =) (SUR 0,25) Valider, contrôler ... :
Valider, critiquer … : 1.2. (SUR 0,5)
Communiquer : 1.1. +2.1. + 2.2. + 2.3. +2.4 (SUR 0,5 + 0,25 + 0,5 + 0,75 + 0,5)
Formulaire : Ueff=Umax
√
2 Loi d'Ohm : U = R*IEXERCICE 1. (SUR 1,5)
Vous touchez un câble sous une tension de 230 V. Votre peau est sèche.
Votre résistance est d'environ 20 000 Ω.
1. Calculer l'intensité qui vous traverse.
2. Cette intensité est-elle dangereuse ? Justifier.
…...
…...
…...
…...
…...
…...
…...
…...
EXERCICE 2. (SUR 3,75)
Vous avez obtenu la courbe ci-contre lors d'un TP.
Sensibilité verticale : 2 V/div Sensibilité horizontale : 5 ms/div
1. Déterminer la tension maximale.
2. Calculer la tension efficace à 0,1 près.
3. Déterminer la période, en ms puis en s.
4. Calculer la fréquence à 0,01 près.
POUR LE PROF Calcul de I : I dangereuse : Conversion : Oscillogramme :
Umax : Ueff : période : fréquence :
