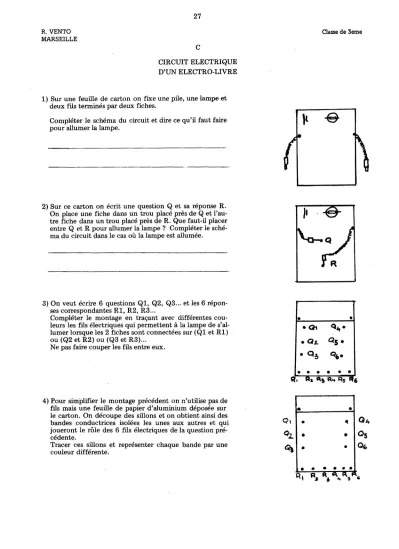

R, VENTO MARSEILLE 27 C CIRCUIT ELECTRIQUE D'UN ELECTRO-LIVRE
1) Sur une feuille de carton on fixe une pile, une lampe et deux fils terminés par deux fiches.
Compléter le schéma du circuit et dire ce qu'il faut faire pour allumer la lampe.
2) Sur ce carton on écrit une question Q et sa réponse R. On place une fiche dans un trou placé près de Q et l'au-tre fiche dans un trou placé près de R. Que faut-il placer entre Q et R pour allumer la lampe? Compléter le sché-ma du circuit dans le cas où la lampe est allumée.
3) On veut écrire 6 questions Q1, Q2, Q3 ... et les 6 répon-ses correspondantes R1, R2, R3 ...
Compléter le montage en traçant avec différentes cou-leurs les fils électriques qui permettent à la lampe de s'al-lumer lorsque les 2 fiches sont connectées sur (Q1 et R1) ou (Q2 etR2) ou (Q3 et R3) ...
Ne pas faire couper les fils entre eux.
4) Pour simplifier le montage précédent on n'utilise pas de fils mais une feuille de papier d'aluminium déposée sur le carton. On découpe des sillons et on obtient ainsi des bandes conductrices isolées les unes aux autres et qui joueront le rôle des 6 fils électriques de la question pré-cédente.
Tracer ces sillons et représenter chaque bande par une couleur différente. Classe de 3eme
