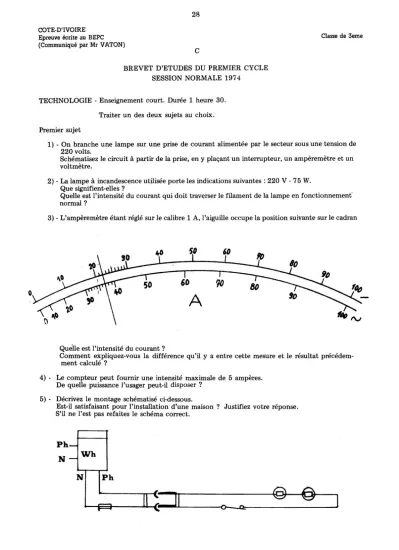

COTE· D'IVOIRE Epreuve écrite au BEPC (Communiqué par Mr VATON)
C
BREVET D'ETUDES DU PREMIER CYCLE SESSION NORMALE 1974
TECHNOLOGIE - Enseignement court. Durée 1 heure 30. Traiter un des deux sujets au choix. Premier sujet
Classe de 3eme
1) - On branche une lampe sur une prise de courant alimentée par le secteur sous une tension de 220 volts.
Schématisez le circuit à partir de la prise, en y plaçant un interrupteur, un ampèremètre et un voltmètre.
2) - La lampe à incandescence utilisée porte les indications suivantes: 220 V - 75 W. Que signifient-elles?
Quelle est l'intensité du courant qui doit traverser le filament de la lampe en fonctionnement" normal ?
3) - L'ampèremètre étant réglé sur le calibre 1 A, l'aiguille occupe la position suivante sur le cadran
A
Quelle est l'intensité du courant?Comment expliquez-vous la différence qu'il y a entre cette mesure et le résultat précédem-ment calculé ?
4) - Le compteur peut fournir une intensité maximale de 5 ampères. De quelle puissance l'usager peut-il disposer?
5) - Décrivez le montage schématisé ci-dessous.
Est-il satisfaisant pour l'installation d'une maison? Justifiez votre réponse. S'il ne l'est pas refaites le schéma correct.
Ph
N
Wh
Deuxième sujet
Boîtier de lampe de poche Intérieur (vue partielle) :' .1
/
29--- --- -- - e
/f
.---1---
g
b
-o
c - -------.. --- h
o
i
...
..---d - ---_ .. "--
.--1) - Parmi tous les éléments reprérés sur le croquis ci-dessus
- Quelles sont les pièces entrant en contact avec les bornes de la pile ? - Quelle pièce sera en contact avec le plot central de la lampe ? - Quelle pièce sera en contact avec le culot ?
- Quel est le bouchon de manœuvre ?
2)
-- Quel est le mouvement du bouton ?
- Repérez les butées qui limitent son mouvement.
- Le bouton est-il représenté en position «marche» ou «arrêt» ?
- En utilisant une feuille de papier pelure et en dessinant par transparence, à main levée, repré-sentez l'appareil dans l'autre position.
3) - Une pile neuve est mise dans le boîtier. On fait fonctionner la lampe de façon continue. Au bout de 4 h 30 la pile se trouve hors d'usage (complètement déchargée). Pendant le fonctionnement de la lampe, l'intensité du courant était 0,3 ampère et la tension aux bornes de la lampe 3,8 volts.
Quelle était la puissance de la lampe?
Quelle énergie a été fournie en tout par la pile?
4) - Avec une pile et deux lampes identiques correspondant au boîtier précédent, on réalise le monta-ge suivant:
30
L'ampèremètre est réglé sur le calibre 1 A et le voltmètre sur le calibre 15 V. Les aiguilles occupent les positions ci-dessous:
v
-- Quelle est dans ces conditions la puissance de chacune des lampes? -Brillent-elles de façon satisfaisante? Pourquoi?
- Proposez un montage pour que les lampes fonctionnement correctement toutes les deux en même temps.
