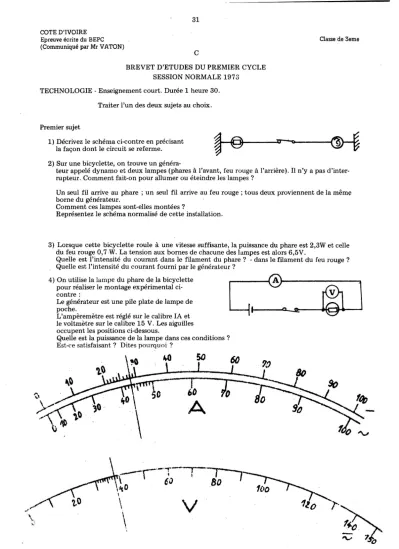

BREVET D'ETUDES DU PREMIER CYCLE SESSION NORMALE 1973
TECHNOLOGIE - Enseignement court. Durée 1 heure 30. Traiter l'un des deux sujets au choix . Premier sujet
1) Décrivez le schéma ci-contre en précisant la façon dont le circuit se referme. 2) Sur une bicyclette, on trouve un
généra-Classe de 3eme
teur appelé dynamo et deux lampes (phares à l'avant, feu rouge à l'arrière). Il n'y a pas d'inter-rupteur. Comment fait-on pour allumer ou éteindre les lampes ?
Un seul fil arrive au phare ; un seul fil arrive au feu rouge; tous deux proviennent de la même borne du générateur.
Comment ces lampes sont-elles montées?
Représentez le schéma normalisé de cette installation.
3) Lorsque cette bicyclette roule à une vitesse suffisante, la puissance du phare est 2,3W et celle du feu rouge 0,7W. La tension aux bornes de chacune des lampes est alors 6,5V.
Quelle est l'intensité du courant dans le filament du phare? - dans le filament du feu rouge? Quelle est l'intensité du courant fourni par le générateur?
4) On utilise la lampe du phare de la bicyclette pour réaliser le montage expérimental ci-contre:
,---""'A ...
---II
Le générateur est une pile plate de lampe de poche.
L'ampèremètre est réglé sur le calibre lA et le voltmètre sur le calibre 15 V. Les aiguilles occupent les positions ci-dessous.
Quelle est la puissance de la lampe dans ces conditions? Est-ce satisfaisant? Dites pourquoi?
r
6D
A
.---' -'T-:· -,
\ \
,1(0
\
'
60 '
.
80
\\
V
'1tJ
-32
C
BREVET D'ETUDES DU PREMIER CYCLE SESSION NORMALE 1973
TECHNOLOGIE - Enseignement court. Durée 1 heure 30. Traiter l'un des deux sujets au choix.
Deuxième sujet.
Ph--._
N
Un compteur d'électricité porte les indications suivantes:
U - 220 volts 1 maxima - 10 ampères 1) De quelle puissance l'usager peut-il disposer?
2) On branche un fer à repasser de puissance 750 W. Schématiser le montage à partir de la prise de courant. Quelle est l'intensité du courant qui traverse cet appareil ?
Quel appareil de mesure faudrait-il utiliser pour vérifier cette intensité? Comment faudrait-il le monter?
Comment faudrait-il le régler?
3) En plus du fer à repasser, on fait fonctionner un réchaud (450 W) et un réfrigérateur (240 W). Combien de lampes de 100 West-il possible d'allumer en même temps que les appareils pré-cédents?
Que risquerait-il de se produire si on en allumait davantage?
4) Deux de ces lampes servent à éclairer une pièce. Le croquis ci-dessous montre la porte d'en-trée, l'emplacement des lampes (dans les cercles) et l'arrivée des fils de ligne.
Faites le plan de montage du circuit sur le mur, en disposant l'interrupteur, le coupe-circuit et les fils de connexion à leur place réelle.
(dessinez directement sur le croquis ci-dessous).
