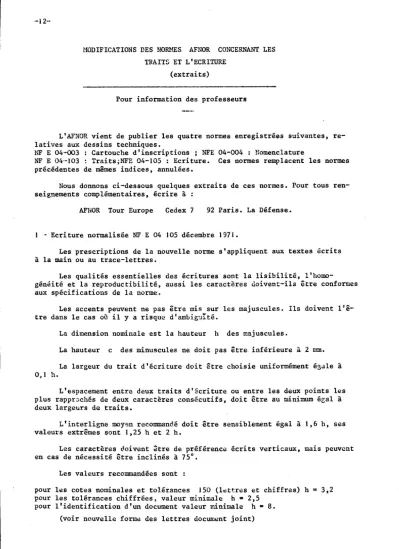

-12--UODIFICATIONS DES NOmœS AFNOR CONCERNANT LES TRAITS ET L'ECRITURE
(extraits)
Pour information des professeurs
L'AFNOR vient de publier les quatre normes enregistrées suivantes, re-latives aux dessins techniques.
NF E 04-003 : Cartouche d'inscriptions; NFE 04-004 : Nomenclature
NF E 04,-103 : Traits;NFE 04-105 : Ecriture. Ces normes remplacent les normes précédentes de mêmes indices, annulées.
Nous donnons ci-dessous quelques extraits de ces normes. Pour tous ren-seignements complémentaires, écrire à
AFNOR Tour Europe Cedex 7 92 Paris. La Défense. 1- Ecriture normalisée NF E 04 105 décembre 1971.
Les prescriptions de la nouvelle norme s'appliquent aux textes écrits à la main ou au trace-lettres.
Les qualités essentielles des écritures sont la lisibilité,
l'homo-généité et la reproductibilité, aussi les caractères doivent-ils être conformes aux spécifications de la norme.
Les accents peuvent ne pas être mis sur les majuscules. Ils doivent l'ê-tre dans le cas où il y a risque
La dimension nominale est la hauteur h des majuscules.
La hauteur c des minuscules ne doit pas être inférieure à 2 mm. La largeur du trait d'écriture doit être choisie uniformément égale à 0.1 h.
L'espacement entre deux traits d'écriture ou entre les deux points les plus rapprochés de deux caractères consécutifs, doit être au minimum égal à deux largeurs de traits.
L'interligne moyen recommandé doit être sensiblement égal à 1,6 h, ses valeurs extrêmes sont 1,25 h et 2 h.
Les caractères aoivent de préférence écrits verticaux, mais peuvent en cas de nécessité être inclinés à 75°.
Les valeurs recommandées sont
pour les cotes nominales et tolérances ISO (lettres et chiffres) h
=
3,2 pour les tolérances chiffrées, valeur minimale h· 2,5pour l'identification d'un document valeur minimale h· 8. (voir nouvelle forme des lettres document joint)
-13-2 - Traits: Norme enregistrée NFE 04 103 décembre 1971.
Tous les tr.aits doivent être contrastés par rapport au support, y compris ceux ajoutés après révision.
La largeur des traits doit être choisie dans les valeurs d'un ta-bleau. Dans la série principale de ce tableau, on trouve les gammes recomman'-dées 2. 3, 4.
nO .2 nO 3 nO 4
trait fin (en mm) 0,16 0,20 0,25
trait moyen 0,32 0,40 0,50
trait fort 0,63 0,80
Dans tous les cas, le choix des largeurs de traits doit tenir comp-te de l'échelle, de la nature de l'exécution, de la parfaicomp-te lisibilité du dessin et doit être le même pour les différentes vues d'une même pièce, dessi-nées à la même échelle.
L'espacement entre deux traits doit être au moins égal à deux fois la largeur du trait, et au minimum à 0,8 mm. C'est cette dernière valeur d'in-tervalle qui doit être adoptée entre les sections noircies de 2 pièces conti-gües de faible épaisseur.
- Le trait mixte fin terminé par deux traits forts est employé pour les traces de plans de coupe et de sections.
- Le trait mixte fort est employé pour les indications de surfaces, ou parties de surfaces, devant subir un traitement précisé par ailleurs.
