Textiles Intelligents – Approche Système

Cédric Cochrane

Présentée le 30 Novembre 2018 devant le jury composé de :

Prof. René Rossi

Empa - Swiss Federal Laboratories for Materials

Science and Technology

Rapporteur

Prof. Philippe Vanheeghe

Informatique, Signal et Automatique de Lille

Rapporteur

Prof. Alain Pruski

Université de Lorraine, Laboratoire de

Conception, Optimisation et Modélisation des Systèmes

Rapporteur

Prof. Ahmed Rachid

Rapporteur

Prof. Lieva Van Langenhove

Examinateur

Prof. Mireille Bayart

Informatique, Signal et Automatique de Lille

Examinateur

Prof. Vladan Koncar

3

Remerciements

Je remercie en premier lieu Vladan KONCAR avec qui je travaille depuis ma thèse de Doctorat. Il m’a toujours supporté et j’ai pu développer avec son aide mes sujets de recherche. Ses conseils sont toujours précieux et avisés.

J’adresse mes remerciements aux rapporteurs, Alain PRUSKI, Ahmed RACHID, René ROSSI, Philippe VANHEEGHE et aux examinateurs, Mireille BAYART, Lieva VAN LANGENHOVE pour avoir accepté d’évaluer ce travail.

Mes remerciements vont aux Post-Doctorants, Fern KELLY, Saad NAUMAN, Elena ONOFREI, Doctorants, Amale ANKHILI, Abderrahmane FACI, Baptiste GARNIER, Ludivine MEUNIER, Yesim OGUZ, Anaëlle TALBOURDET, Shahood Uz ZAMAN et étudiants en Master, que j’ai pu encadrer ou co-encadrer pour leurs travaux de recherche et les résultats obtenus. Sans leurs contributions, cette habilitation ne serait pas possible.

Je tiens à remercier mes collègues de l’ENSAIT et du GEMTEX, Enseignants, Enseignants-Chercheurs, ingénieurs, techniciens, ouvriers et personnels administratifs pour leur investissement ou appui. J’ai une pensée particulière pour Aurélie CAYLA et François RAULT qui ont à me supporter le plus au quotidien. Mes remerciements vont également, entre autres, à Sabine CHLEBICKI, Manuela FERREIRA, Stéphane GIRAUD, Guillaume LEMORT, Hubert OSTYN, Fabien SALAUN, Sébastien THOMASSEY avec qui j’ai toujours plaisir à échanger.

Je n’oublie pas les partenaires, industriels ou académiques avec qui j’ai pu travailler, en particulier : Jean-Jacques MARCADE (Centre d’essai en vol, DGA), Sophie PERRAUD (CNES), Serge MORDON (INSERM, U1189), Carla HERTLEER (Ghent University, jusque 2017), Ludovic BURGNIES (IEMN, groupe DOME), Christian COURTOIS (LMCPA, Université de Valenciennes), Dirk DE SAEDELEIR (Sommer Needlepunch), Nadège BOUCARD (Texinov) et bien d’autres.

En plus des personnes citées ci-dessus, mon parcours a été ponctué de belles rencontres faites dans les laboratoires, entreprises, conférences, qui m’ont donné et qui me donnent toujours envie de faire ce métier. A l’heure de ce bilan, j’ai une pensée pour ces rencontres enrichissantes.

Enfin, j’adresse mon affection à toute ma famille, et particulièrement à ma femme et mes filles, pour leur soutien et leur patience.

5

Introduction

Ce mémoire synthétise l’essentiel de mes activités au sein de l’Ecole Nationale Supérieure des Arts et Industries Textiles (ENSAIT) et de son laboratoire, le GEMTEX, depuis la préparation de ma thèse de Doctorat. J’y suis arrivé en 2004 avec une formation orientée sciences des matériaux et je me suis très vite positionné à l’interface des trois groupes de recherche du laboratoire GEMTEX (Matériaux Textiles et Procédés ; Mécanique Textile Composite ; Design Centré sur l’Humain) pour axer mes activités sur les Textiles Intelligents. Dans les années 2000 – 2005, cette thématique, et plus particulièrement les e-textiles (textiles intégrants de l’électronique), se développe très fortement dans tous les laboratoires et plus seulement dans les laboratoires textiles leaders tel que le GEMTEX.

La première des cinq parties de ce rapport est consacrée à une présentation résumée de mes activités de recherche, d’enseignement et administratives. J’y synthétise dans le chapitre 3.1 (Résumé des thèmes de recherches, page 22), ma propre approche de la thématique Textiles Intelligents qui représente le résultat de la rencontre entre une formation en Sciences des Matériaux et le Textile rehaussé aux méthodes et procédés de l’Automatique. Le chapitre relatif aux activités pédagogiques met en avant ma volonté d’expérimenter de nouvelles formes d’apprentissages comme le e-learning ou les MOOC. Je participe également au renforcement du lien très fort, existant à l’ENSAIT, entre l’enseignement et la recherche, tout en faisant évoluer les thématiques enseignées en fonction de besoins de nos étudiants. Ainsi, en quelques années, d’un module de cours de quelques heures consacrées aux capteurs textiles, nous sommes passés à une unité d’enseignement (Domaine) de cours Textiles Intelligents représentant 60 H.

La deuxième partie de ce manuscrit récapitule mes travaux sur les actionneurs textiles au travers de trois exemples. En premier lieu, j’expose la mise au point et l’étude d’enductions chauffantes (très en lien avec les matériaux) et des travaux sur la faisabilité de textiles chauffants régulés par coefficient de température positif (CTP). Un autre exemple traite de l’obtention de structures afficheurs électrochromes textiles, au nombre de couches réduit, et des moyens que nous avons mis en œuvre pour caractériser les changements de couleurs obtenus. Enfin, le dernier exemple expose le développement, et l’optimisation, d’un tissu diffuseur de lumière pour la thérapie photo dynamique (PDT) dont l’émission de lumière est seulement basée sur la mise en œuvre des fibres optiques par tissage (dépassement de l’angle limite).

Mon activité principale de recherche est résumée dans la troisième partie et porte sur le développement de capteurs mécaniques textiles. Les travaux sur ce thème ont débuté avec ma thèse de doctorat sur la conception d’un capteur d’allongement pour voilure de parachute permettant de monitorer le déploiement de la voile (pour la DGA). Suite à ce premier développement, nous avons

6

amélioré et appliqué le savoir-faire obtenu à d’autres applications aéronautiques (pour le CNES), mais aussi pour des applications composites en lien avec les activités du groupe de recherche MTC du GEMTEX. Cette maitrise comprend différentes étapes, comme l’élaboration de matériaux spécifiques, la mise en œuvre de capteurs et de la connectique, la caractérisation, le traitement des données… Les travaux sur les structures composites nous ont permis de monitorer les renforts textiles à différentes étapes de leurs utilisations comme pendant le tissage, lors de l’infusion ou lors des tests finaux sur éprouvettes.

La quatrième partie est consacrée à la présentation de mes travaux sur la conversion d’énergie et le transfert de données par les textiles. Ce sujet est lié à l’essor mondial de la thématique du nomadisme (wearable technologies) et est traité depuis 2013 à l’ENSAIT. A propos de la récupération d’énergie, nous avons pu investiguer l’utilisation de textiles réalisés à partir de polymères piézoélectriques pour convertir de l’énergie mécanique et mettre en avant, notamment, l’importance de la structure textile récupératrice. Dans ce même contexte, nous travaillons, en partenariat avec l’IEMN, sur la fabrication d’antennes textiles pour la récupération d’énergie électromagnétique perdue (WiFi). Ce même partenariat nous fait également collaborer sur la mise au point de textiles permettant le transfert de données soit par du guidage d’onde de surface (métamatériaux) soit par des antennes (NFC par exemple) pour des applications dans le domaine des vêtements connectés (on-body communication).

La cinquième partie fait état des travaux amorcés, depuis environ un an, sur la fiabilisation et la normalisation des systèmes textiles intelligents et occupera mon activité de recherche dans les années à venir. Ce thème répond à un besoin croissant puisque même si les concepts e-textiles sont prouvés par des prototypes et des démonstrateurs, les produits sont globalement absents du marché. Un des principaux freins identifié est le manque de fiabilité dû à l’usage domestique et notamment au lavage. Un premier chapitre prendra, en exemple, la fiabilisation d’une brassière pour le monitoring ECG (développement conjoint avec une start-up). Nous y présenterons les matériaux utilisés, leur comportement au lavage, et l’approche système en cours d’utilisation pour évaluer la qualité des électrodes. Le second chapitre est consacré aux travaux débutés afin de comprendre l’influence du lavage sur les interconnexions et comment nous travaillons à la proposition de tests pour évaluer la fiabilité de composants e-textiles.

Ce mémoire peut se présenter comme complexe dans sa forme mais il rend compte avant tout de la richesse de la thématique et des applications concernées par les textiles intelligents. Les quatre thèmes de recherche résumés et exposés sont riches en informations et peuvent être perçus comme trop détaillés. Néanmoins ces travaux étant multi domaines, et le fruit de nombreuses collaborations, les détails apportés sont importants pour satisfaire le large public lecteur de ce manuscrit.

7

Sommaire

Remerciements ... 3

Introduction ... 5

Sommaire ... 7

Liste des figures ... 11

Liste des tableaux ... 14

Liste des sigles et acronymes ... 15

Première Partie – Présentation synthétique des activités de recherche, d’enseignement et administratives ... 17

1 Curriculum Vitae ... 17

2 Récapitulatifs des activités administratives, pédagogiques et de recherche ... 19

3 Synthèse des activités de recherche ... 22

3.1 Résumé des thèmes de recherches ... 22

3.2 Encadrements ... 26

3.3 Collaborations et contrats de recherche ... 30

3.4 Publications, communications et rayonnement ... 34

4 Synthèse des activités pédagogiques et encadrement d’étudiants ... 43

4.1 Résumé des enseignements ... 43

4.2 Développement de nouveaux enseignements ... 47

4.3 Formation continue ... 49

4.4 Nouvelles méthodes d’apprentissages ... 49

4.5 Encadrement pédagogique d’étudiants (Depuis 2012) ... 50

5 Synthèse des activités administratives et collectives... 53

5.1 Participation aux instances ... 53

8

Deuxième Partie – Travaux sur les actionneurs textiles ... 57

1 Introduction ... 57

2 Les textiles chauffants ... 57

2.1 Introduction ... 57

2.2 Travaux sur les enductions chauffantes ... 58

2.3 Travaux sur les textiles chauffants régulés par CTP ... 61

2.4 Conclusion ... 63

3 Les textiles électrochromes pour les textiles communicants ... 64

3.1 Introduction ... 64

3.2 Cellules électrochromes à base de PANI ... 65

3.3 Cellules électrochromes à base de Polythiophène ... 66

3.4 Evaluation des changements de couleur des cellules électrochromes textiles ... 68

3.5 Conclusion ... 71

4 Les textiles diffuseurs de lumière pour la thérapie photodynamique ... 71

4.1 Introduction ... 71

4.2 Mise au point d’un textile diffuseur de lumière ... 72

4.3 Optimisation par les plans d’expériences de la puissance et de l’homogénéité de la lumière émise par les textiles lumineux ... 76

4.4 Conclusion ... 80

5 Synthèse ... 81

Troisième Partie – Travaux sur les capteurs textiles ... 83

1 Introduction ... 83

2 Revêtement de sol pour le monitoring des déplacements ... 83

2.1 Introduction ... 83

2.2 Conception du système ... 84

2.3 Résultats ... 86

2.4 Conclusion ... 88

3 Les capteurs d’allongement pour tissu / film ... 89

3.1 Introduction ... 89

3.2 Matériaux et mise en œuvre ... 90

9

3.4 Conclusion ... 111

4 Les capteurs filaires pour composite ... 112

4.1 Introduction ... 112 4.2 Monitoring du tissage... 112 4.3 Monitoring de l’infusion ... 116 4.4 Monitoring de la pièce ... 120 4.5 Conclusion ... 122 5 Synthèse ... 123

Quatrième partie – Travaux sur la conversion d’énergie et le transfert de données par les textiles ... 125

1 Introduction ... 125

2 Conversion d’énergie mécanique par un textile piézoélectrique ... 125

2.1 Introduction ... 125

2.2 Obtention d’un matériau piézoélectrique... 126

2.3 Structures textiles 100 % PVDF ... 128

2.4 Caractérisation des structures textiles piézoélectriques ... 129

2.5 Conclusion ... 133

3 La conversion d’énergie électromagnétique par des antennes textiles ... 134

3.1 Introduction ... 134

3.2 Optimisation des structures ... 135

3.3 Conclusion ... 139

4 Le transfert d’énergie et de données par des structures textiles ... 140

4.1 Introduction ... 140

4.2 Travaux sur les métamatériaux textiles ... 140

4.3 Travaux sur le NFC ... 144

4.4 Conclusion ... 146

10

Cinquième partie – Travaux sur la fiabilisation, la durabilité et la normalisation des systèmes

textiles intelligents ... 147

1 Introduction ... 147

2 Fiabilisation d’une brassière pour le monitoring cardiaque ... 148

2.1 Introduction ... 148

2.2 Structure de la brassière ... 148

2.3 Présentation et évaluation des matériaux d’électrodes ... 150

2.4 Evaluation du système ECG ... 152

2.5 Conclusion ... 156

3 Lavage des systèmes textiles intelligents ... 157

3.1 Introduction ... 157

3.2 Etude du procédé de lavage domestique ... 157

3.3 Mise en place de tests ... 159

3.4 Travaux sur la normalisation ... 160

3.5 Conclusion ... 161

4 Synthèse ... 161

Conclusion générale et perspectives ... 163

11

Liste des figures

Figure 1 : Récapitulatif des activités administratives et collectives : participations aux instances et à d’autres activités de

l’ENSAIT depuis 2010. ... 19

Figure 2 : Structure de l’élément chauffant [25]. ... 58

Figure 3 : Résistivité électrique de l’enduction en fonction du taux de charge [25]. ... 60

Figure 4 : Augmentation de la température des éléments chauffants en fonction de la puissance d’alimentation [25] ... 60

Figure 5 : Image infrarouge d’un élément chauffant (60 wt.-% CB) sous 15 V de t=0 (a) à t=180 s (f) [25] ... 61

Figure 6 : Procédé de fabrication et configuration d’une enduction chauffante [108] ... 62

Figure 7 : Effet CTP des enductions paraffine / CB 20 et 25 wt.-% [108] ... 63

Figure 8 : Température de surface de 3 éléments chauffants en 3 localisations, sous 12 V [108] ... 63

Figure 9 : Structure 7 couches de base d’une structure électrochrome [110] ... 64

Figure 10 : Structure 4 couches mise au point pour les cellules électrochromes à base de nontissé / PANI [115] ... 65

Figure 11 : Cellule électrochrome à base de nontissé (viscose) / PANI. Vue de profil (a), avant (b) et après (c) application de +3 V (1 minute) ... 66

Figure 12 : Changements de couleurs obtenus pour des cellules à base de polythiophènes [11] ... 66

Figure 13 : Cellule électrochrome à base de thiophène tout textile (a), dans son état oxydé (b) et neutre (réduit) (c) ... 68

Figure 14 : Spectrophotomètre et alimentation permettant le fonctionnement in-situ des cellules électrochromes [116] ... 68

Figure 15 : Notations dans l’espace CIE ... 69

Figure 16 : Coordonnées CIE L*a*b* d’une cellule à base de 2,2-BT neutre et oxydée [116] ... 70

Figure 17 : Coordonnées CIE L*a*b* d’une cellule à base de 2,3-BT neutre et oxydée [116] ... 70

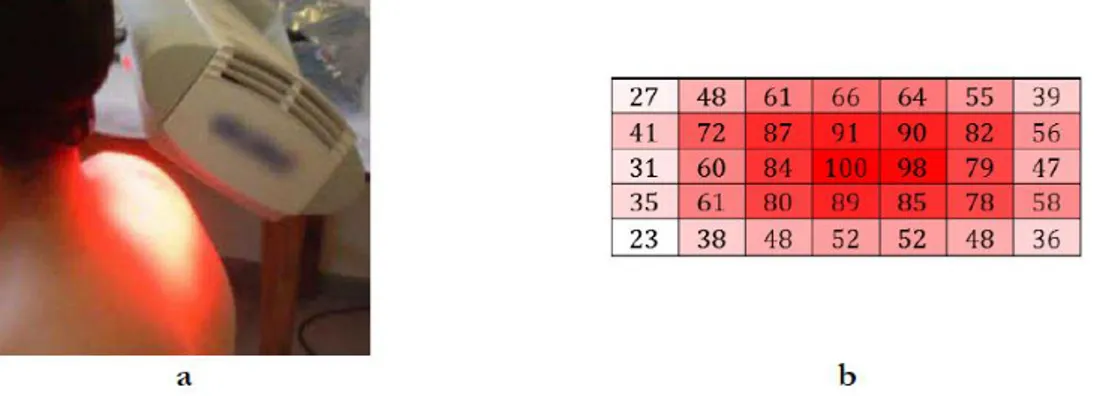

Figure 18 : Illumination de la peau par un panneau de LED (Aktilite CL16)(a) et distribution des puissances (mW.cm-2) sur la zone illuminée (7 x 5 cm) (b)[118] ... 72

Figure 19 : Causes de pertes de lumière dans une fibre guide de lumière ... 73

Figure 20 : Mesures (fitted) de la puissance lumineuse sur les tissus Satin 4 (SW4), Satin 6 (SW6) et Satin 8 (SW8) [8] ... 74

Figure 21 : Simulation de la puissance lumineuse émisse par les tissus Satin 4 (SW4), Satin 6 (SW6) et Satin 8 (SW8) avec de la lumière injectée des deux côtés [8] ... 74

Figure 22 : Schéma simplifié de la composition du module textile diffuseur de lumière (largeur 21,5 cm) ... 75

Figure 23 : Module textile diffuseur de lumière [8] ... 76

Figure 24 : (a) Configuration des ensouples pour le tissage des modules textiles diffuseurs de lumière sur machine industrielle et (b) système de mise en tension des ensouples [118] ... 76

Figure 25 : (a) Représentation du réseau de Doehlert dans l’espace expérimental et (b) tensions correspondant aux niveaux codés [118] ... 78

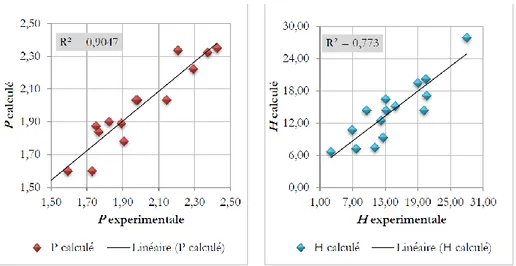

Figure 26 : Graphiques d’adéquations entre les valeurs expérimentales et les valeurs renvoyées par les modèles pour P et H [118] ... 79
