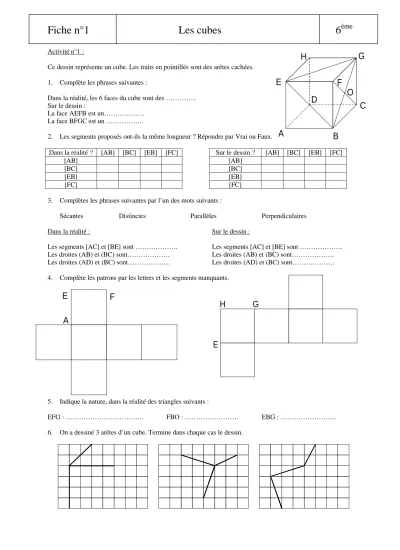

Fiche n°1 Les cubes 6
èmeActivité n°1 :
Ce dessin représente un cube. Les traits en pointillés sont des arêtes cachées.
1. Complète les phrases suivantes :
Dans la réalité, les 6 faces du cube sont des …………..
Sur le dessin :
La face AEFB est un………
La face BFGC est un ………..
2. Les segments proposés ont-ils la même longueur ? Répondre par Vrai ou Faux.
Dans la réalité ? [AB] [BC] [EB] [FC]
[AB]
[BC]
[EB]
[FC]
Sur le dessin ? [AB] [BC] [EB] [FC]
[AB]
[BC]
[EB]
[FC]
3. Complètes les phrases suivantes par l’un des mots suivants :
Sécantes Distinctes Parallèles Perpendiculaires
Dans la réalité :
Les segments [AC] et [BE] sont ……….
Les droites (AB) et (BC) sont……….
Les droites (AD) et (BC) sont……….
Sur le dessin :
Les segments [AC] et [BE] sont ……….
Les droites (AB) et (BC) sont……….
Les droites (AD) et (BC) sont……….
4. Complète les patrons par les lettres et les segments manquants.
5. Indique la nature, dans la réalité des triangles suivants :
EFG : ……….. FBO : ……… EBG : ……….
6. On a dessiné 3 arêtes d’un cube. Termine dans chaque cas le dessin.
A B
E
D O H
F
C G
A
E F
H
E
G
Fiche n°2 Les cubes 6
èmeExercice n° 1 :
1. Voici le patron d’un cube.
Complète les vues en perspective en écrivant les lettres manquantes.
2. Sachant que sur un dé, la somme des points marqués sur des faces parallèles est 7, complète les patrons suivants.
Exercice n°2 :
Ces objets en bois sont trempés dans un sceau de peinture verte puis séchés avant d’être découpés en cubes selon les traits du dessin.
1. Complète le tableau suivant.
2. A l’aide des informations de la figure 7, peux-tu la dessiner en perspective ? (difficile).
Nombre de cubes ayant :
Figure 1
Figure 2
Figure 3
Figure 4
Figure 5
Figure 6
Figure 7
6 faces vertes 0
5 faces vertes 0
4 faces vertes 8
3 faces vertes 0
2 faces vertes 0
1 face verte 0
0 face verte 0
Nombre total de cubes composant la
figure :
4 8
Exercice n°3 : Les volumes suivants sont composés de cubes. Sauras-tu les compter en effectuant des opérations simples ?
Figure Opération Volume A
B C D E F
Y E S
L U X
2 3
1
6 5
4
A B
C
E D
F
