CPGE – PT Mr Pernot

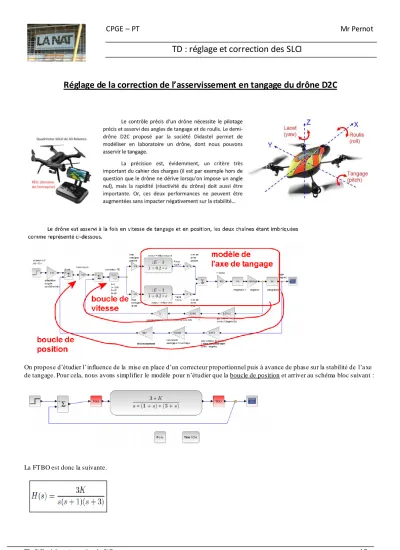

TD : réglage et correction des SLCI

TD – SLCI : réglage et correction des SLCI page 1/3

Réglage de la correction de l’asservissement en tangage du drône D2C

On propose d’étudier l’influence de la mise en place d’un correcteur proportionnel puis à avance de phase sur la stabilité de l’axe de tangage. Pour cela, nous avons simplifie r le modèle pour n’étudier que la boucle de position et arriver au schéma bloc suivant :

La FTBO est donc la suivante.

(2)

TD – SLCI : réglage et correction des SLCI page 2/3 On donne la réponse temporelle à un échelon de 25° a insi que le Bode.

1. Que pensez vous de la réponse temporelle ? Observez le Bode et statuez sur la stabilité.

2. Pour K=1, t racer le lieu de transfert dans le diagra mme de Bode de ce système. Vous devez retrouver le t racé donné précéde mment.

3. En déduire graphique ment les marges de gain et de phase. Retrouvez v ous les valeurs de la simu lation ? 4. Déterminer par le calcu l l’ensemb le des valeurs de K pour lesquelles le système en boucle fermée est stable.

5. Vérifie r graphique ment votre résultat.

6. Déterminer le correcteur à avance de phase permettant d’obtenir une marge de phase de 45° et d ’améliorer la rap idité du système. Pour déterminer le correcteur, vous utilisere z la méthode classique et de compensation de pôle.

On donne :

(3)

TD – SLCI : réglage et correction des SLCI page 3/3

100 101 102 103 104

-20 -15 -10 -5 0 5 10 15 20

w (rd.s

-1

)

A

dB

25°

-100°

-75°

-50°

-25°

50°
