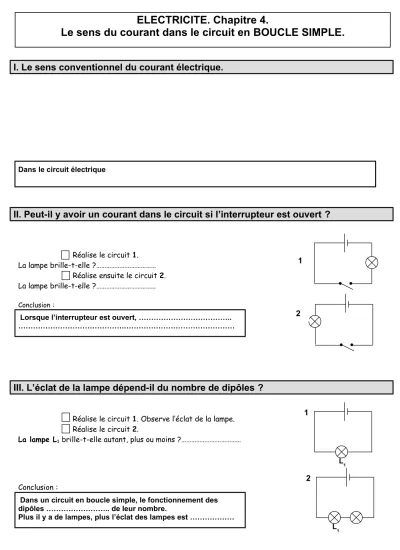

ELECTRICITE. Chapitre 4.
Le sens du courant dans le circuit en BOUCLE SIMPLE.
I. Le sens conventionnel du courant électrique.
Dans le circuit électrique
II. Peut-il y avoir un courant dans le circuit si l’interrupteur est ouvert ?
Réalise le circuit 1.
La lampe brille-t-elle ?………
Réalise ensuite le circuit 2.
La lampe brille-t-elle ?………
Conclusion :
Lorsque l’interrupteur est ouvert, ………..
……….………
III. L’éclat de la lampe dépend-il du nombre de dipôles ?
Réalise le circuit 1. Observe l’éclat de la lampe.
Réalise le circuit 2.
La lampe L1 brille-t-elle autant, plus ou moins ?………
Conclusion :
Dans un circuit en boucle simple, le fonctionnement des dipôles ……….. de leur nombre.
Plus il y a de lampes, plus l’éclat des lampes est ………
1
2
L1
1
L1
2
IV. Fonctionnement des différents dipôles.
1) La lampe
Réalise le circuit suivant. Observe l’éclat de la lampe.
Inverse le sens du courant dans la lampe.
( Pour cela il suffit d’inverser les branchements de la pile !!! ) L’éclat de la lampe est-il modifié ?……….
Si le sens du courant change, le fonctionnement de la lampe ………
2) Le moteur
Réalise le circuit précédent en utilisant le moteur à la place de la lampe.
Inverse les branchements de la pile.
Le sens de rotation du moteur est-il modifié ?………..
Si le sens du courant change, le fonctionnement du moteur ………
3) La DEL ( Diode ElectroLuminescente ) Symbole :
La DEL est un dipôle très fragile. Elle est toujours accompagnée d’un autre dipôle appelé résistance.
Réalise le circuit précédent en utilisant la DEL à la place du moteur.
La DEL brille-t-elle ? ………..
Inverse les branchements de la pile.
La DEL brille-t-elle ?……….
Si la DEL est branchée dans le mauvais sens, elle est ……….
Il n’y a pas de courant dans le circuit, la DEL se comporte comme un ……….
Complète le texte à trou avec les mots : circule, ne circule pas .
Lorsque la DEL brille, le courant ……….. dans le circuit. La DEL est dans le sens PASSANT.
Lorsque la DEL ne brille pas , le courant ………..….. dans le circuit.
La DEL est dans le sens BLOQUANT.
