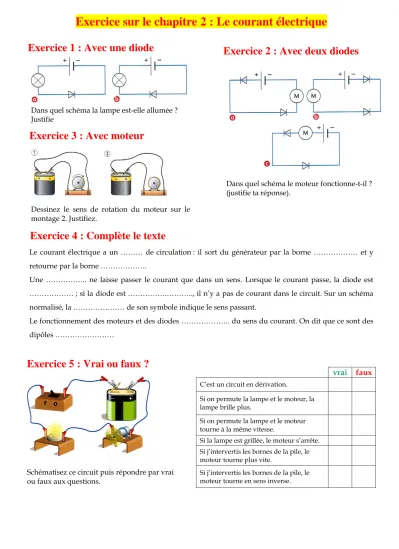

Exercice sur le chapitre 2 : Le courant électrique
Exercice 3 : Avec moteur
Exercice 2 : Avec deux diodes Exercice 1 : Avec une diode
Dans quel schéma le moteur fonctionne-t-il ? (justifie ta réponse).
Dessinez le sens de rotation du moteur sur le montage 2. Justifiez.
Exercice 4 : Complète le texte
Exercice 5 : Vrai ou faux ?
Dans quel schéma la lampe est-elle allumée ? Justifie
Le courant électrique a un ……… de circulation : il sort du générateur par la borne ……… et y retourne par la borne ……….
Une ……….. ne laisse passer le courant que dans un sens. Lorsque le courant passe, la diode est
……… ; si la diode est ……….……….., il n’y a pas de courant dans le circuit. Sur un schéma normalisé, la ……… de son symbole indique le sens passant.
Le fonctionnement des moteurs et des diodes ……….. du sens du courant. On dit que ce sont des dipôles ………
Schématisez ce circuit puis répondre par vrai ou faux aux questions.
vrai faux
C’est un circuit en dérivation.
Si on permute la lampe et le moteur, la lampe brille plus.
Si on permute la lampe et le moteur tourne à la même vitesse.
Si la lampe est grillée, le moteur s’arrête.
Si j’intervertis les bornes de la pile, le moteur tourne plus vite.
Si j’intervertis les bornes de la pile, le moteur tourne en sens inverse.
Exercice 6 : Une diode, un interrupteur
Léa avait d’abord réalisé le circuit ci-contre.
Puis elle a décidé de remplacer l’interrupteur par une diode et la lampe s’est éteinte.
Fais le schéma du circuit réalisé par Léa.
Exercice 7 : Avec deux iodes dans le circuit
Y a-t-il du courant dans les circuits suivants ? Justifie ta réponse.
Exercice 8 : Une diode, un interrupteur
1/ Schématise un circuit constitué d’un moteur et d’une pile. Repère les bornes A et B du moteur, en sachant que le courant rentre par A
2/ Schématise un circuit avec le même moteur et la même pile, mais cette fois-ci, le moteur tourne dans l’autre sens.
3/ On ajoute dans ces circuits un 3ème dipôle(le même pour les 2). Le moteur tourne toujours dans le premier montage mais ne tourne plus dans le second montage. Fais le schéma de ces deux nouveaux circuits.
Schéma : Réponse :
………
………
………
………
………
………
………
………
………
………
………
………
………
Réponse :
