Tony Leparoux, professeur de physique-chimie

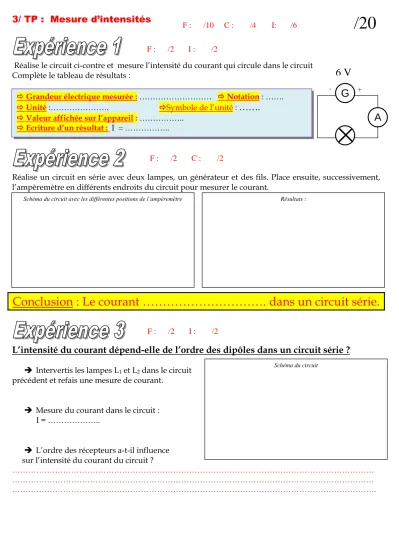

3/ TP : Mesure d’intensités

Réalise le circuit ci-contre et mesure l’intensité du courant qui circule dans le circuit Complète le tableau de résultats :

Réalise un circuit en série avec deux lampes, un générateur et des fils. Place ensuite, successivement, l’ampèremètre en différents endroits du circuit pour mesurer le courant.

Conclusion : Le courant ………. dans un circuit série.

L’intensité du courant dépend-elle de l’ordre des dipôles dans un circuit série ?

 Intervertis les lampes L1 et L2 dans le circuit précédent et refais une mesure de courant.

 Mesure du courant dans le circuit :

I = ………..

 L’ordre des récepteurs a-t-il influence sur l’intensité du courant du circuit ?

………

………

……….

 Grandeur électrique mesurée : ………  Notation : …….

 Unité :………. Symbole de l’unité :

…….

 Valeur affichée sur l’appareil : ………..

 Ecriture d’un résultat : I = ………..

G

A

- +

6 V

Schéma du circuit avec les différentes positions de l’ampèremètre Résultats :

Schéma du circuit

F : /2 I : /2

F : /2 C : /2

F : /2 I : /2

F : /10 C : /4 I: /6

/20

(2)

Tony Leparoux, professeur de physique-chimie

L’intensité du courant dépend-elle du nombre de dipôles dans un circuit en série ?

 Réalise les deux circuits ci-contre.

 Mesurer « I1 » et « I2 » : I1 = ………..

I2 =………

 Le nombre de dipôles a-t-il une

influence sur l’intensité du courant dans un circuit en série ?

………

………

……….

RAPPEL : On a déjà vu que si on alimente un récepteur sous sa tension nominale, il fonctionne normalement. Ce récepteur est alors traversé par son intensité nominale, c'est-à-dire l’intensité pour laquelle il fonctionne normalement.

 Tu disposes d’une lampe d’intensité nominale

0,1 A

 Réalise le circuit ci-contre en faisant varier la tension d’alimentation du générateur.

Ces expériences peuvent dégrader les lampes : il faut rapidement prendre les mesures.

 Quelle est la tension nominale de la lampe ?...

Générateur Intensité nominale de la

lampe Intensité mesurée

expérimentalement Eclat de la lampe

3 V 0,1 A

6 V 0,1 A

9 V 0,1 A

Conclusion : ………

………

………

G

A

- +

3 V ; 6V ; 9 V

F : /2 C : /2 F : /2 I : /2
