 Les pages 1 et 2 représentent le dossier de référence

(1)

Le devoir comporte 6 pages.

 Les pages 1 et 2 représentent le dossier de référence

 Les pages 3 - 4 -5 et 6 sont à remettre pour la correction

QUI VA LENTEMENT ARRIVE SÛREMENT

Système à étudier : Unité de remplissage de bouteilles de gaz

M I S E E N S I T U A T I O N

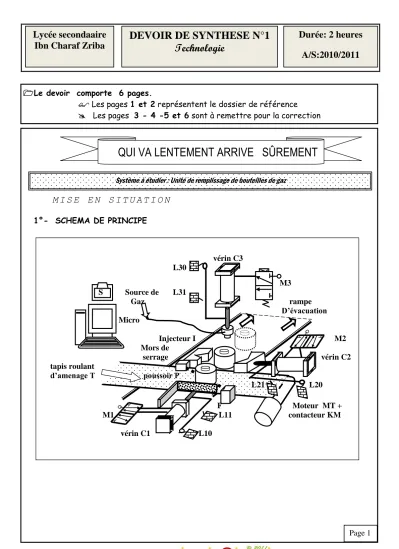

1°- SCHEMA DE PRINCIPE

vérin C3

L30 M3 S Source de L31

Gaz rampe D’évacuation Micro

Injecteur I M2 Mors de

serrage vérin C2 tapis roulant

d’amenage T poussoir P

L21 L20

F Moteur MT + M1 L11 contacteur KM

vérin C1 L10

Lycée secondaaire Ibn Charaf Zriba

DEVOIR DE SYNTHESE N°1 Technologie

Durée: 2 heures

A/S:2010/2011

(2)

2°- DESCRI PTION DU SYST ĖME L e s y s t è m e c o m p r e n d :



U n e p a r t i e c o m m a n d e c o m p o s é e d ’ u n e u n i t é c e n t r a l e e t d ’ u n p u p i t r e .



U n m o t e u r é l e c t r i q u e



U n t a p i s r o u l a n t d ’ a m e n a g e .



3 v é r i n s p n e u m a t i q u e s



3 d i s t r i b u t e u r s



U n c o m p t e u r d e t e m p s ( n o n r e p r é s e n t é s u r l e s c h é m a d e p r i n c i p e ) .



U n c o n t a c t e u r



D e s c a p t e u r s d e p o s i t i o n s q u i c o n t r ô l e n t l e s m o u v e m e n t s d e s e f f e c t e u r s



U n c a p t e u r i n f r a - r o u g e ( s a n s c o n t a c t ) F q u i d é t e c t e l a p r é s e n c e d e l a b o u t e i l l e d e g a z d e v a n t l e p o u s s o i r .

3°- FONCTI ONNEMENT DU SYST ĖME

Lo r s q u e l ’ o p é r a t e u r a p p u i s u r l e b o u t o n d e m i s e e n m a r c h e S , i l d é c l e n c h e d a n s l ’ o r d r e l e s t â c h e s s u i v a n t e s :



A m e n e r l a b o u t e i l l e d e g a z v i d e p a r l e d é p l a c e m e n t d u t a p i s r o u l a n t T .



P o s i t i o n n e r l a b o u t e i l l e d e g a z v i d e p a r l a s o r t i e d e l a t i g e d u v é r i n p n e u m a t i q u e C 1 .



S e r r e r l a b o u t e i l l e d e g a z p a r l ’ a v a n c é e d u m o r s m o b i l e d e s e r r a g e .



R e m p l i r l a b o u t e i l l e d e g a z p e n d a n t 3 0 s e c o n d e s .



L i b é r e r l a b o u t e i l l e d e g a z r e m p l i e p a r l e r e c u l d u m o r s m o b i l e d e s e r r a g e e t l a m o n t é e d e l ’ i n j e c t e u r .

L’ é v a c u a t i o n d e l a b o u t e i l l e r e m p l i e s e f a i t p a r l ’ a r r i v é e d ’ u n e b o u t e i l l e v i d e

à t r a v e r s u n e r a m p e .

(3)

Nom & prénom :

Note Classe : 1 S N° :

B) - TRAVAIL DEMANDE

I - Thème de l’évaluation : Définition d’un système technique

A partir de la mise en situation du système unité automatique de remplissage des bouteilles de gaz : 1 – définir sa frontière d’étude :

2 –

Préciser la nature de la matière d’œuvre : ………..

3 – Compléter le tableau n°1 suivant :

Tableau n°1 M.O.E

M.O.S F.G Système

5– En se référant au tableau n°1, compléter le modèle fonctionnel général du système « Unité automatique de remplissage de bouteilles de gaz» :

Micro- ordinateur

Energies ( électrique + pneumatique )

Bruit

gaz Bouteilles de gaz

vides informations

réglages + ordre

Unité automatique de remplissage de bouteilles de gaz

/0.5

/1

/2.5

(4)

II - Thème de l’évaluation : Structure d’un système technique 1– Relier par une flèche les étiquettes suivantes :

Tableau n°2

Vérin pneumatique C1 Gérer le système

Poussoir Transformer l’énergie

Unité centrale Positionner la bouteille

2– Mettre une croix dans la case correspondante dans le tableau n°3 ci-dessous :

Constituants

Pupitre Module de

traitement pré actionneurs Capteurs Actionneurs Effecteurs

Moteur électrique M

Vérins pneumatiques C1, C2 et C3 Injecteur I + Mors de serrage Ms Poussoirs P

tapis roulant T

Unité centrale du micro-ordinateur Distributeurs M1, M2 et M3 Contacteurs KM

L

₁₀

– L

₁₁

– L

₂₀

– L

₂₁

– L

₃₀

– L

₃₁

Souris + Clavier

Ecran du micro-ordinateur

3 – Relier par une flèche les étiquettes suivantes :

Distributeur 5/2 commande le Vérin double effet

Distributeur 3/2 commande le Vérin simple effet

4– En se référant au Tableau n°3 , Compléter la structure de la chaîne fonctionnelle du système unité automatique de remplissage de bouteilles de gaz en écrivant l’élément convenable dans chaque case :

/0.75

/2.75

/2.5

/

1

………

……

…………

………

….

………

…………

…

…………

……… …………

…………

…

………

……

…………

… …………

…

(5)

III - Thème de l’évaluation : Le G.R.A.F.C.E.T

1

° -

Compléter le GRAFCET de point de vue du système correspondant :

2

°

– D’après la portion du GRAFCET incomplète ci-dessous compléter :

a - la figure ci-dessous : b - les phrases proposées ci-contre :

T 2/3

………(R3)

3

Serrer la bouteille

T 3/4

bouteille serrée

(R4) 4 ……….

………

(R5)



L’étape 3 est :

………..



donc T 3/4 est

……..………



Si la réceptivité (R4) est vraie

T 3/4 est-elle franchissable : ( mettre une croix ) OUI NON

Pourquoi ?

………



Si T3/4 est franchie. Elle entraîne :

- ……….……

- ………

/0.5 /1.25

/2.75

0 Attendre

(6)

III - Thème de l’évaluation : Projection orthogonale et cotation dimensionnelle

/4
