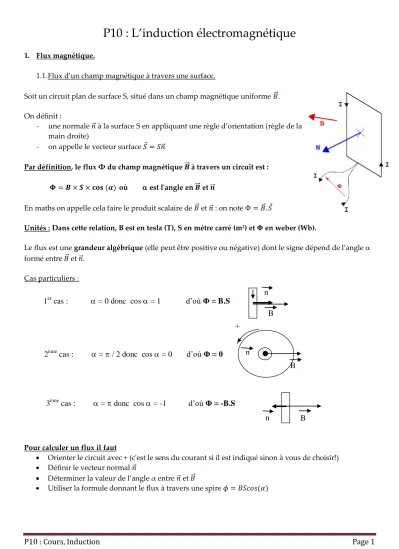

P10 : L’induction électromagnétique
1. Flux magnétique.
1.1.Flux d’un champ magnétique à travers une surface.
Soit un circuit plan de surface S, situé dans un champ magnétique uniforme .
On définit :
- une normale à la surface S en appliquant une règle d’orientation (règle de la main droite)
- on appelle le vecteur surface
Par définition, le flux Φ du champ magnétique à travers un circuit est : où est l'angle en et
En maths on appelle cela faire le produit scalaire de et : on note
Unités : Dans cette relation, B est en tesla (T), S en mètre carré (m2) et en weber (Wb).
Le flux est une grandeur algébrique (elle peut être positive ou négative) dont le signe dépend de l’angle formé entre et .
Cas particuliers :
Pour calculer un flux il faut
Orienter le circuit avec + (c'est le sens du courant si il est indiqué sinon à vous de choisir!)
Définir le vecteur normal
Déterminer la valeur de l’angle α entre et
Utiliser la formule donnant le flux à travers une spire
+ n
B 1
ercas :
= 0 donc cos = 1d’où Φ = B.S
B 2
èmecas :
= / 2 donc cos = 0d’où Φ = 0 n
n +
B 3
èmecas :
= donc cos = -1d’où Φ = -B.S
+
P10 : Cours, Induction Page 2
Application 1 : Une spire circulaire de rayon 6,0 cm est placée perpendiculairement aux lignes d’un champ magnétique uniforme d’intensité B = 3,0 mT.Quelle est la variation de flux de ce champ à travers la spire lorsque celle-ci effectue un demi-tour ? (Faire un schéma avant le demi-tour et un autre après le demi-tour)
1.2.Flux propre d’une bobine.
Le flux d’une bobine comportant N spires à travers elle-même ou flux propre est : Φ = NBS.
Or, B = 0NI/l d’où = 0N2SI/l .
On pose L = 0N2S/l. Cette grandeur L est appelée inductance de la bobine, elle dépend uniquement de la bobine. L’unité d’inductance est le henry (symbole : H).
D’où : Φ =L.I avec L en henry, I en ampère et Φ en weber.
Le flux propre d’une bobine est donc proportionnel à l’intensité du courant la traversant.
2. L’induction électromagnétique.
2.1.Mise en évidence expérimentale.
Expérience n°1 :
Qu’observe-t-on sur l’écran de l’oscilloscope si :
A ) il n’y a pas d’aimant ?
B ) on approche l’aimant de la bobine ?
C ) l’aimant est immobile au voisinage de la bobine ? D ) on éloigne l’aimant de la bobine ?
E ) on inverse les pôles de l’aimant devant la bobine ? F ) on déplace la bobine en direction d’un aimant fixe ?
oscilloscope
N S
bobine
aimant I
B
I
S
+
P10 : Cours, Induction Page 3
Expérience n°2 :On fait brusquement varier l’intensité dans le circuit comportant la bobine A de 0 à 5 A environ.
Qu’observe-t-on aux bornes de la bobine B ?
Interprétation des expériences :
Calculer la valeur du champ magnétique créé par le solénoïde A lorsque le courant I dans le circuit est de 1,00 A.
Données : n = <<<<. ; µ0 = 4π.10-7 SI
Calculer le flux de ce champ magnétique à travers une boucle de courant de la bobine B.
Donnée : SB = <<<<<
En déduire le flux à travers l'ensemble de la bobine B Donnée : nombre de spire de la bobine B =
Refaire le même calcul lorsque le courant I a varié et atteint la valeur de 3,00 A. Comparer le flux pour I = 1,00 A et pour I = 3,00 A.
Lorsque le flux a varié au cours du temps, on a observé une tension électrique aux bornes du circuit. Il se comporte donc comme un générateur. Il existe à l’intérieur du circuit une force électromotrice (f.e.m.) qui créée cette tension.
Remarques importantes sur le vocabulaire à utiliser :
- Le phénomène qui fait apparaître une tension (c’est-à-dire une f.é.m.) dans un circuit quand il y a variation de flux (ΔΦ) pendant une durée (Δt) est appelé induction électromagnétique.
- La source de champ magnétique est appelée l’inducteur : c’est l’élément qui est à l’origine et qui
« provoque » le phénomène d’induction.
- Le circuit dans lequel apparaît la f.é.m. est appelé l’induit : c’est l’élément qui « subit » le phénomène d’induction.
- La f.é.m. e est appelée f.é.m. induite.
V bobine A
bobine B
Rh
A
P10 : Cours, Induction Page 4
Application 2 : qui l'inducteur dans les expériences 1 et 2 ? qui est l'induit dans les expériences 1 et 2 ?2.2.Les lois de l’induction électromagnétique.
2.2.1.La f.é.m. d’induction.
La f.é.m. d’induction e est celle d’un générateur fictif, de résistance interne nulle, qui créerait, dans le circuit, un courant égal au courant induit.
2.2.2.Loi de Faraday.
Toute variation de flux à travers un circuit électrique, crée une f.é.m. induite pendant toute la durée de la variation du flux. Si le circuit est fermé, il est traversé par un courant induit
Remarque : pour calculer le courant induit i on peut appliquer la loi de Pouillet.
2.2.3. Loi de Lenz ou loi de modération Expérience n°3 :
On déplace l’aimant vers la bobine (sens 1) Que constate-t-on sur l’oscilloscope ? Que peut-on en déduire sur le sens du courant induit ? Expliquer en faisant un schéma..
On éloigne l’aimant de la bobine (sens 2) Que constate-t-on sur l’oscilloscope ? Que peut-on en déduire sur le sens du courant induit ? Expliquer en faisant un schéma..
.
Conclusion : Le sens du courant induit est tel que par ses effets, il tend à s’opposer à la cause qui lui donne naissance.
2.2.4.Loi de Faraday-Lenz
La f.é.m. d’induction est égale, à chaque instant, à l’opposé de la dérivée par rapport au temps du flux inducteur :
est la notation des physiciens pour la dérivée ; on peut estimer cette dérivée si on connait la variation du flux sur un temps court Δt (< 1s)
Application 3
Reprendre l'expérience 2. Estimons que le passage de 1 à 3 A s'est fait en Δt = 0,10 s. En déduire la f.é.m.
induite.
Y R = 27
N S 1
2
B A
P10 : Cours, Induction Page 5
Application 4 : Une variation de flux de – 35 mWb a une durée de 0,10 s. Calculer la f.é.m. moyenneapparaissant dans le circuit.
3. Applications.
3.1.Les alternateurs.
Expérience n°4 : Principe de production d’une f.é.m. alternative.
On fait tourner un aimant devant une bobine reliée à un oscilloscope
Que se passe-t-il ?
Description d’un alternateur
Il est constitué de deux parties :
- un rotor (partie tournante) : c’est l’inducteur, constitué d’un électroaimant parcouru par un courant continu. Il peut présenter 2 pôles ou plusieurs paires de pôles alternés et est entraîné par un moteur.
- un stator (partie fixe) : c’est l’induit, constitué d’enroulements de conducteurs produisant une f.é.m. induite sinusoïdale.
3.2. Les courants de Foucault. (cf vidéo site lycée)
