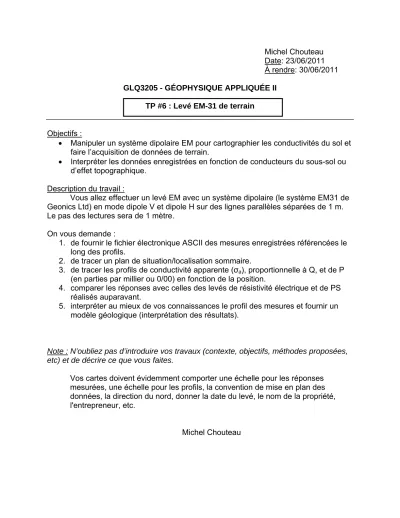

Michel Chouteau Date: 23/06/2011 À rendre: 30/06/2011 GLQ3205 - GÉOPHYSIQUE APPLIQUÉE II
TP #6 : Levé EM-31 de terrain
Objectifs :
• Manipuler un système dipolaire EM pour cartographier les conductivités du sol et faire l’acquisition de données de terrain.
• Interpréter les données enregistrées en fonction de conducteurs du sous-sol ou d’effet topographique.
Description du travail :
Vous allez effectuer un levé EM avec un système dipolaire (le système EM31 de Geonics Ltd) en mode dipole V et dipole H sur des lignes parallèles séparées de 1 m.
Le pas des lectures sera de 1 mètre.
On vous demande :
1. de fournir le fichier électronique ASCII des mesures enregistrées référencées le long des profils.
2. de tracer un plan de situation/localisation sommaire.
3. de tracer les profils de conductivité apparente (σa), proportionnelle à Q, et de P (en parties par millier ou 0/00) en fonction de la position.
4. comparer les réponses avec celles des levés de résistivité électrique et de PS réalisés auparavant.
5. interpréter au mieux de vos connaissances le profil des mesures et fournir un modèle géologique (interprétation des résultats).
Note : N’oubliez pas d’introduire vos travaux (contexte, objectifs, méthodes proposées, etc) et de décrire ce que vous faites.
Vos cartes doivent évidemment comporter une échelle pour les réponses mesurées, une échelle pour les profils, la convention de mise en plan des données, la direction du nord, donner la date du levé, le nom de la propriété, l'entrepreneur, etc.
Michel Chouteau
