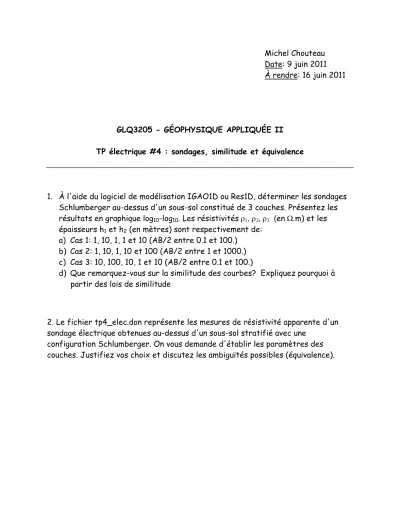

Michel Chouteau Date: 9 juin 2011 À rendre: 16 juin 2011
GLQ3205 - GÉOPHYSIQUE APPLIQUÉE II TP électrique #4 : sondages, similitude et équivalence
1. À l'aide du logiciel de modélisation IGAO1D ou Res1D, déterminer les sondages Schlumberger au-dessus d'un sous-sol constitué de 3 couches. Présentez les résultats en graphique log10-log10. Les résistivités ρ1, ρ2, ρ3 (en Ω.m) et les épaisseurs h1 et h2 (en mètres) sont respectivement de:
a) Cas 1: 1, 10, 1, 1 et 10 (AB/2 entre 0.1 et 100.) b) Cas 2: 1, 10, 1, 10 et 100 (AB/2 entre 1 et 1000.) c) Cas 3: 10, 100, 10, 1 et 10 (AB/2 entre 0.1 et 100.)
d) Que remarquez-vous sur la similitude des courbes? Expliquez pourquoi à partir des lois de similitude
2. Le fichier tp4_elec.don représente les mesures de résistivité apparente d'un sondage électrique obtenues au-dessus d'un sous-sol stratifié avec une
configuration Schlumberger. On vous demande d'établir les paramètres des couches. Justifiez vos choix et discutez les ambiguïtés possibles (équivalence).
