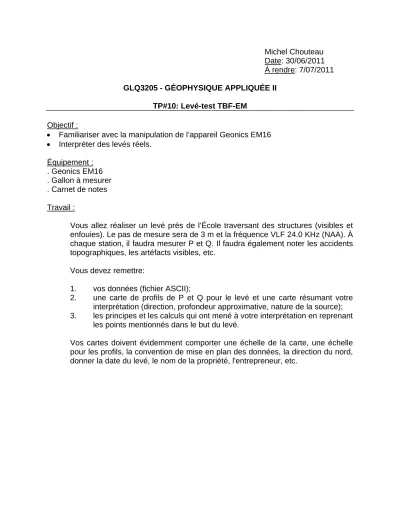

Michel Chouteau Date: 30/06/2011 À rendre: 7/07/2011 GLQ3205 - GÉOPHYSIQUE APPLIQUÉE II
TP#10: Levé-test TBF-EM
Objectif :
• Familiariser avec la manipulation de l’appareil Geonics EM16
• Interpréter des levés réels.
Équipement : . Geonics EM16 . Gallon à mesurer . Carnet de notes
Travail :
Vous allez réaliser un levé près de l’École traversant des structures (visibles et enfouies). Le pas de mesure sera de 3 m et la fréquence VLF 24.0 KHz (NAA). À chaque station, il faudra mesurer P et Q. Il faudra également noter les accidents topographiques, les artéfacts visibles, etc.
Vous devez remettre:
1. vos données (fichier ASCII);
2. une carte de profils de P et Q pour le levé et une carte résumant votre interprétation (direction, profondeur approximative, nature de la source);
3. les principes et les calculs qui ont mené à votre interprétation en reprenant les points mentionnés dans le but du levé.
Vos cartes doivent évidemment comporter une échelle de la carte, une échelle pour les profils, la convention de mise en plan des données, la direction du nord, donner la date du levé, le nom de la propriété, l'entrepreneur, etc.
Profil TBF-EM
