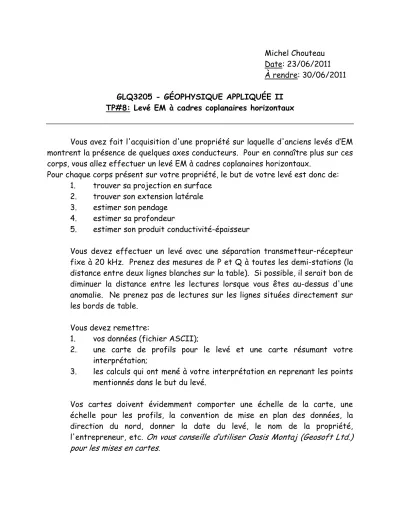

Michel Chouteau Date: 23/06/2011 À rendre: 30/06/2011 GLQ3205 - GÉOPHYSIQUE APPLIQUÉE II
TP#8: Levé EM à cadres coplanaires horizontaux
Vous avez fait l'acquisition d'une propriété sur laquelle d'anciens levés d’EM montrent la présence de quelques axes conducteurs. Pour en connaître plus sur ces corps, vous allez effectuer un levé EM à cadres coplanaires horizontaux.
Pour chaque corps présent sur votre propriété, le but de votre levé est donc de:
1. trouver sa projection en surface 2. trouver son extension latérale 3. estimer son pendage
4. estimer sa profondeur
5. estimer son produit conductivité-épaisseur
Vous devez effectuer un levé avec une séparation transmetteur-récepteur fixe à 20 kHz. Prenez des mesures de P et Q à toutes les demi-stations (la distance entre deux lignes blanches sur la table). Si possible, il serait bon de diminuer la distance entre les lectures lorsque vous êtes au-dessus d'une anomalie. Ne prenez pas de lectures sur les lignes situées directement sur les bords de table.
Vous devez remettre:
1. vos données (fichier ASCII);
2. une carte de profils pour le levé et une carte résumant votre interprétation;
3. les calculs qui ont mené à votre interprétation en reprenant les points mentionnés dans le but du levé.
Vos cartes doivent évidemment comporter une échelle de la carte, une échelle pour les profils, la convention de mise en plan des données, la direction du nord, donner la date du levé, le nom de la propriété, l'entrepreneur, etc. On vous conseille d’utiliser Oasis Montaj (Geosoft Ltd.) pour les mises en cartes.
