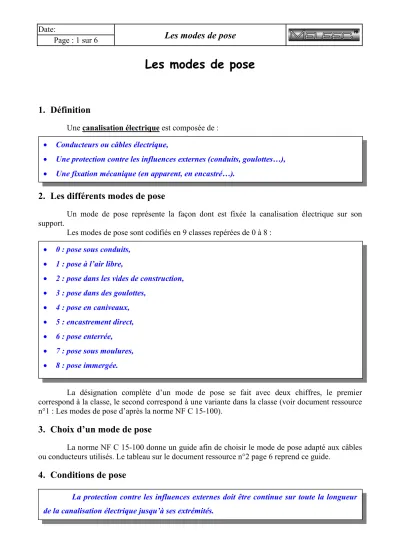

Les modes de pose
1. Définition
Une canalisation électrique est composée de :
2. Les différents modes de pose
Un mode de pose représente la façon dont est fixée la canalisation électrique sur son support.
Les modes de pose sont codifiés en 9 classes repérées de 0 à 8 :
La désignation complète d’un mode de pose se fait avec deux chiffres, le premier correspond à la classe, le second correspond à une variante dans la classe (voir document ressource n°1 : Les modes de pose d’après la norme NF C 15-100).
3. Choix d’un mode de pose
La norme NF C 15-100 donne un guide afin de choisir le mode de pose adapté aux câbles ou conducteurs utilisés. Le tableau sur le document ressource n°2 page 6 reprend ce guide.
4. Conditions de pose
• Conducteurs ou câbles électrique,
• Une protection contre les influences externes (conduits, goulottes…),
• Une fixation mécanique (en apparent, en encastré…).
• 0 : pose sous conduits,
• 1 : pose à l’air libre,
• 2 : pose dans les vides de construction,
• 3 : pose dans des goulottes,
• 4 : pose en caniveaux,
• 5 : encastrement direct,
• 6 : pose enterrée,
• 7 : pose sous moulures,
• 8 : pose immergée.
La protection contre les influences externes doit être continue sur toute la longueur de la canalisation électrique jusqu’à ses extrémités.
Si une canalisation est sous une tension supérieure à 1000 V, il est interdit de passer dans cette même canalisation une installation de tension inférieure à 1000 V.
5. Applications
• A partir du document ressource n°1, donner les modes de pose adaptés à l’encastrement sous conduits dans un mur d’habitation domestique sous conduit ainsi que leurs descriptions.
• Donnez les modes de pose adaptés à la pose en apparent sous conduits simples sur un mur extérieur d’habitation domestique. Donner la description de ces modes de pose.
• D’après le document ressource n°1, donner le mode de pose utilisé par EDF pour les fils nus dans les rues. Donner la description de ce mode de pose.
• A partir du document ressource n°2, est-il possible de fixer directement des conducteurs nus sur un mur ?
• A partir du document ressource n°2, est-il poser un câble monoconducteur sur des isolateurs en verre ?
Sous conduit => Classe 0 (paragraphe 2 : Les différents modes de pose)
01 : Conducteurs isolés dans des conduits encastrés dans les parois thermiquement isolantes.
02 : Câbles multiconducteurs dans des conduits encastrés dans des parois thermiquement isolantes.
05 : Conducteurs isolés dans des conduits encastrés dans une paroi.
05A : Câbles mono ou multiconducteurs dans des conduits encastrés dans une paroi.
03 : Conducteurs isolés dans des conduits en montage apparent.
03A : Câbles mono ou multiconducteurs dans des conduits en montage apparent.
18 : Conducteurs nus ou isolés sur isolateurs.
Non, c’est interdit.
Les canalisations électriques doivent si situer à distance (3 cm minimum) de toutes autres canalisations (tuyau d’eau, tuyau de chauffage central…) et être apte à résister aux influences externes (chaleur…).
Si une canalisation débouche ou traverse une paroi coupe-feu, elle ne doit pas diminuer le degrés de coupe-feu de celle ci.
Des conducteurs appartenant à des circuits différents peuvent emprunter le même conduit à condition que les isolants soient prévus pour la tension la plus élevée.
Document ressource n°1 : Exemple de modes de pose.
Référence
mode de pose Exemple Description
01 Conducteurs isolés dans des conduits encastrés dans les parois thermiquement isolantes.
02 Câbles multiconducteurs dans des conduits encastrés dans les parois thermiquement isolantes.
03 Conducteurs isolés dans des conduits en montage apparent.
03A Câbles mono ou multiconducteurs dans des conduits en montage apparent.
04 Conducteurs isolés dans des conduits profilés en montage apparent.
04A Câbles mono ou multiconducteurs dans des conduits profilés en montage apparent.
05 Conducteurs isolés dans des conduits encastrés dans une paroi.
05A Câbles mono ou multiconducteurs dans des conduits encastrés dans une paroi.
11 Câbles mono ou multiconducteurs, avec ou sans armature, fixés au mur.
11A Câbles mono ou multiconducteurs, avec ou sans armature, fixés à un plafond.
12 Câbles mono ou multiconducteurs posés sur des chemins de câbles ou tablettes non perforées.
13 Câbles multiconducteurs sur des chemins de câbles ou tablettes perforées, en parcours horizontal ou vertical.
13A Câbles monoconducteurs sur des chemins de câbles ou tablettes perforées, en parcours horizontal ou vertical.
14 Câbles multiconducteurs sur des corbeaux sur des chemins de câbles en treillis soudé.
14A Câbles monoconducteurs sur des corbeaux sur des chemins de câbles en treillis soudé.
Illustrations d’après Legrand.
Document ressource n°1 : Exemple de modes de pose, suite.
Référence
mode de pose Exemple Description
16 Câbles multiconducteurs sur échelles à câbles.
16A Câbles monoconducteurs sur échelles à câbles.
17 Câbles multiconducteurs suspendus à un câble porteur ou autoporteurs.
17A Câbles monoconducteurs suspendus à un câble porteur ou autoporteurs.
18 Conducteurs nus ou isolés sur isolateurs.
21 Câbles mono ou multiconducteurs dans des vides de construction.
22 Conducteurs isolés dans des conduits dans des vides de construction.
22A Câbles mono ou multiconducteurs dans des conduits dans des vides de construction.
23 Conducteurs isolés dans des conduits profilés dans des vides de construction.
23A Câbles mono ou multiconducteurs dans des conduits profilés dans des vides de construction.
24 Conducteurs isolés dans des conduits profilés noyés dans la construction.
24A Câbles mono ou multiconducteurs dans des conduits profilés noyés dans la construction.
25 Câbles mono ou multiconducteurs : - dans des faux plafonds - dans des plafonds suspendus.
Illustrations d’après Legrand.
Document ressource n°1 : Exemple de modes de pose, suite.
Référence
mode de pose Exemple Description
31 Conducteurs isolés dans des goulottes fixées aux parois en parcours horizontal.
31A Câbles mono ou multiconducteurs dans des goulottes fixées aux parois en parcours horizontal.
32 Conducteurs isolés dans des goulottes fixées aux parois en parcours vertical.
32A Câbles mono ou multiconducteurs dans des goulottes fixées aux parois en parcours vertical.
33 Conducteurs isolés dans des goulottes encastrées dans des planchers.
33A Câbles mono ou multiconducteurs dans des goulottes encastrées dans des planchers.
34 Conducteurs isolés dans des goulottes suspendues.
34A Câbles mono ou multiconducteurs dans des goulottes suspendues.
41 Conducteurs isolés dans des conduits ou câbles multiconducteurs dans des caniveaux fermés, en parcours horizontal ou vertical.
42 Conducteurs isolés dans des conduits dans des caniveaux ventilés.
43 Câbles mono ou multiconducteurs dans des caniveaux ouverts ou ventilés.
61 Câbles mono ou multiconducteurs dans des conduits ou dans des conduits profilés enterrés.
62 Câbles mono ou multiconducteurs enterrés sans protection mécanique complémentaire.
63 Câbles mono ou multiconducteurs enterrés avec protection mécanique complémentaire.
Illustrations d’après Legrand.
Document ressource n°1 : Exemple de modes de pose, suite.
Référence
mode de pose Exemple Description
71 Conducteurs isolés dans des moulures.
73 Conducteurs isolés dans des chambranles ou câbles
monoconducteurs.
73A Câbles multiconducteurs dans des chambranles.
74 Conducteurs isolés ou câble monoconducteur dans des huisseries de fenêtres.
74A Câbles multiconducteurs dans des huisseries de fenêtres.
Illustrations d’après Legrand.
Document ressource n°2 : Choix de canalisations selon la NF C 15-100
Mode de pose
Conducteurs et câbles
Sans fixation Fixation directe Conduits Goulottes, plinthes Chemins de câbles, échelles, tablettes, corbeaux Sur isolateurs Câble porteur
Conducteurs nus Interdit Interdit Interdit Interdit Interdit Admis Interdit Conducteurs isolés Interdit Interdit Admis * Admis * Interdit Admis Interdit
Multiconducteurs Admis Admis Admis Admis Admis Non utilisé
Admis Câbles
Monoconducteurs Non utilisé
Admis Admis Admis Admis Non
utilisé
Admis
* les conducteurs ne sont admis que si la canalisation possède un IP minimum 4X et que l’ouverture d’une canalisation ne peut se faire qu’à l’aide d’un outil.
