Exercice n°1 : Cours ( /5) SAVOIR
1/ Donne la formule entre la puissance P, la tension U et l’intensité I. Précise les unités ( /1,5)
………
2/ Donne la formule entre l’énergie E, la puissance P et la durée d’utilisation t. Précise les unités. ( /1,5)
………
3/ Comment appelle-t-on le dépassement d’intensité maximal dans un appareil ou dans un fil électrique ? ( /1)
………
4/ Quel sont les moyens techniques permettant de se protéger contre ces dépassements d’intensité ? ( /1)
………
Exercice n°2 : Puissance d’une lampe. ( /2) APPLIQUER Sur le culot d’une lampe, on peut lire les indications suivantes : « 12 V ; 0.25 A ».
1/ Quelle est la puissance nominale P de cette lampe ? ( /1)
………
Sur l’emballage d’une prise de courant, on peut lire les indications : « 230 V ; 3680 W ».
2/ Quel courant maximal Imax peut traverser cette prise de courant? ( /1)
………
Exercice n°3 : Une cuisinière. ( /5) RAISONNER
Une cuisinière électrique est équipée de 4 plaques de cuisson de puissances différentes : 2 plaques ont une puissance de 1200 W, une plaque a une puissance de 1500 W et la dernière plaque a une puissance de 2100 W.
1/ Quelle plaque chauffera le plus ? Justifie ta réponse. ( /1)
………
2/ Quelle est la puissance totale Ptot de la gazinière ? ( /1)
………
3/ Déduis en l’intensité efficace Ieff du courant dans le fil qui alimente la cuisinière. (Les 4 plaques sont en fonctionnement) ( /1)
………
………
On donne le tableau ci-dessous donnant les sections de fils en mm² et les puissances maximales associées.
Section du fil 1.5 mm² 2.5 mm² 6 mm²
Puissance maximale 3680 W 4600 W 7360 W
4/ Quelle section du fil devra choisir le fabricant pour alimenter sa cuisinière. Justifie ta réponse. ( /1)
………
……….…………
5/ Que risque-t-il de se passer si le fil d’alimentation a une section de 0.8 mm² ? ( /1)
………
……….
Exercice n°4 : Sèche-cheveux ( /5) APPLIQUER
Alban utilise un sèche-cheveux alimenté sous la tension du secteur de 230 V pendant une durée de 15 min.
La puissance du sèche-cheveux est de 300 W.
1/ Quelle est l’intensité efficace Ieff du courant qui traverse le sèche-cheveux ? ( /1)
………
2/ Quelle est l’énergie E consommée par le sèche-cheveux en J ? ( /1)
………
3/ Quelle est l’énergie E consommée par le sèche-cheveux en kWh ? ( /1)
………
Alban, le propriétaire du sèche cheveu, a l’habitude de l’utiliser tous les matins dans sa salle de bains.
4/ Combien de kWh seront facturés par EDF en un an ? ( /1)
………
5/ Quel sera le prix à payer sachant qu’un kWh coute 0.08 € ? ( /1)
………
Exercice n°5 : Fer à repasser ( /3) RAISONNER
Jean a branché un fer à repasser de 2300 W, un four à micro-ondes de 1000 W et un aspirateur de 1300 W sur sa multiprise. La multiprise porte l’indication « 16 A max » et les appareils sont en fonctionnement.
1/ Quelle est la puissance totale Ptot reçue par ces appareils ?
………
2/ Déduis-en le courant maximal Imax nécessaire pour alimenter les trois appareils en même temps ?
………
3/ Est-ce possible ? Sinon, que se passe-t-il ?...

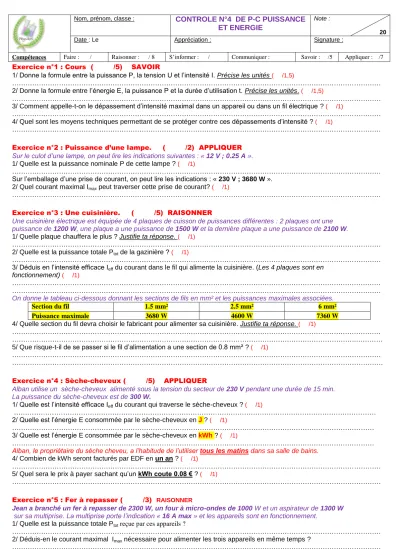

Nom, prénom, classe : CONTROLE N°4 DE P-C PUISSANCE
ET ENERGIE
Note :
20
Date : Le Appréciation : Signature :
Compétences Faire : / Raisonner : / 8 S’informer : / Communiquer : Savoir : /5 Appliquer : /7
