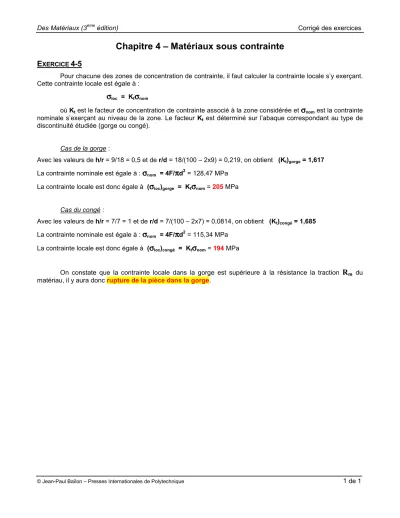

Des Matériaux (3ème édition) Corrigé des exercices

© Jean-Paul Baïlon – Presses Internationales de Polytechnique 1 de 1

Chapitre 4 – Matériaux sous contrainte

E

XERCICE

4-5

Pour chacune des zones de concentration de contrainte, il faut calculer la contrainte locale s’y exerçant.

Cette contrainte locale est égale à :

σσσσ

loc = Kt

σσσσ

nom

où Kt est le facteur de concentration de contrainte associé à la zone considérée et

σσσσ

nom est la contrainte nominale s’exerçant au niveau de la zone. Le facteur Kt est déterminé sur l’abaque correspondant au type de discontinuité étudiée (gorge ou congé).

Cas de la gorge :

Avec les valeurs de h/r = 9/18 = 0,5 et de r/d = 18/(100 – 2x9) = 0,219, on obtient (Kt)gorge = 1,617 La contrainte nominale est égale à :

σσσσ

nom = 4F/

ππππ

d2 = 128,47 MPa

La contrainte locale est donc égale à (

σσσσ

loc)gorge = Kt

σσσσ

nom = 205 MPa

Cas du congé :

Avec les valeurs de h/r = 7/7 = 1 et de r/d = 7/(100 – 2x7) = 0,0814, on obtient (Kt)congé = 1,685 La contrainte nominale est égale à :

σσσσ

nom = 4F/

ππππ

d2 = 115,34 MPa

La contrainte locale est donc égale à (

σσσσ

loc)congé = Kt

σσσσ

nom = 194 MPa

On constate que la contrainte locale dans la gorge est supérieure à la résistance la traction

R

m du matériau, il y aura donc rupture de la pièce dans la gorge.
