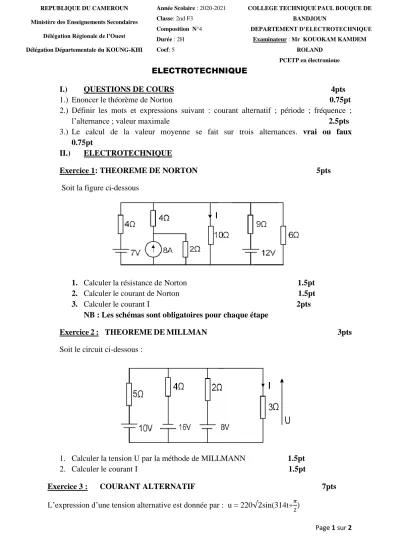

Page 1 sur 2 ELECTROTECHNIQUE
I.) QUESTIONS DE COURS 4pts 1.) Enoncer le théorème de Norton 0.75pt 2.) Définir les mots et expressions suivant : courant alternatif ; période ; fréquence ; l’alternance ; valeur maximale 2.5pts
3.) Le calcul de la valeur moyenne se fait sur trois alternances. vrai ou faux 0.75pt
II.) ELECTROTECHNIQUE
Exercice 1: THEOREME DE NORTON 5pts Soit la figure ci-dessous
1. Calculer la résistance de Norton 1.5pt 2. Calculer le courant de Norton 1.5pt 3. Calculer le courant I 2pts
NB : Les schémas sont obligatoires pour chaque étape
Exercice 2 : THEOREME DE MILLMAN 3pts Soit le circuit ci-dessous :
1. Calculer la tension U par la méthode de MILLMANN 1.5pt 2. Calculer le courant I 1.5pt
Exercice 3 : COURANT ALTERNATIF 7pts L’expression d’une tension alternative est donnée par : u = 220√2sin(314t+𝜋
2)
REPUBLIQUE DU CAMEROUN Ministère des Enseignements Secondaires
Délégation Régionale de l’Ouest Délégation Départementale du KOUNG-KHI
Année Scolaire : 2020-2021 Classe: 2nd F3
Composition N°4 Durée : 2H Coef: 5
COLLEGE TECHNIQUE PAUL BOUQUE DE BANDJOUN
DEPARTEMENT D’ELECTROTECHNIQUE Examinateur : Mr KOUOKAM KAMDEM
ROLAND PCETP en électronique
Page 2 sur 2 Déterminer :
1. La valeur maximale Umax 0.75pt 2. La valeur efficace Ueff 0.75pt 3. La fréquence 0.75pt 4. La période 0.75pt 5. La phase à l’instant t = 0.1 0.5pt 6. La valeur de u aux instants suivants : t =0.1s; t = 𝑇
4 ; t = 𝑇
2 ; t = T (0.5×4) pts 7. On suppose maintenant que la valeur maximale est de 100V et la fréquence de 100Hz Tracer de la sinusoïde de la tension en fonction du temps. 1.5pt Echelle :
Axe des abscisses : 1 période = 12Cm Axe des ordonnées : 1Cm = 50V
Bonne présentation +1pt mauvaise présentation – 2pts
