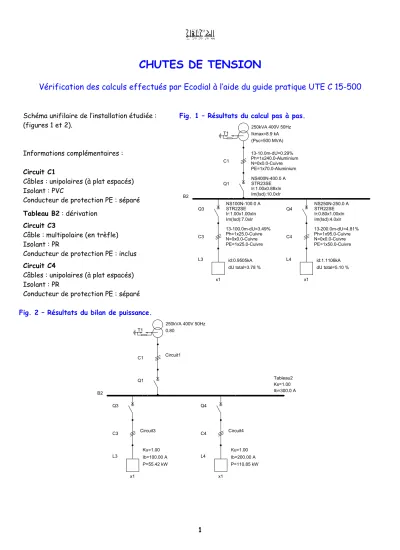

CHUTES DE TENSION



1

CHUTES DE TENSION

Vérification des calculs effectués par Ecodial à l’aide du guide pratique UTE C 15-500

Schéma unifilaire de l’installation étudiée : (figures 1 et 2).

Informations complémentaires : Circuit C1

Câbles : unipolaires (à plat espacés) Isolant : PVC

Conducteur de protection PE : séparé Tableau B2 : dérivation

Circuit C3

Câble : multipolaire (en trèfle) Isolant : PR

Conducteur de protection PE : inclus Circuit C4

Câbles : unipolaires (à plat espacés) Isolant : PR

Conducteur de protection PE : séparé

Fig. 1 – Résultats du calcul pas à pas.

B2

x1 x1

Im(Isd):4.0xIr Ir:0.80x1.00xIn STR22SE NS250N-250.0 A Q4

N=0x0.0-Cuivre Ph=1x95.0-Cuivre 13-200.0m-dU=4.81%

C4

PE=1x50.0-Cuivre

dU total=5.10 % id:1.1106kA L4

Im(Isd):7.0xIr Ir:1.00x1.00xIn STR22SE NS100N-100.0 A Q3

N=0x0.0-Cuivre Ph=1x25.0-Cuivre 13-100.0m-dU=3.49%

C3

PE=1x25.0-Cuivre

dU total=3.78 % id:0.9505kA L3

Im(Isd):10.0xIr Ir:1.00x0.88xIn STR23SE NS400N-400.0 A Q1

N=0x0.0-Cuivre Ph=1x240.0-Aluminium 13-10.0m-dU=0.29%

C1

PE=1x70.0-Aluminium (Psc=500 MVA) Ikmax=8.9 kA 250kVA 400V 50Hz T1

Fig. 2 – Résultats du bilan de puissance.

B2

Tableau2 Ks=1.00 Ib=300.0 A

x1 x1

Q4

Circuit4 C4

P=110.85 kW Ib=200.00 A Ku=1.00 L4

Q3

Circuit3 C3

P=55.42 kW Ib=100.00 A Ku=1.00 L3

Q1

Circuit1 C1

0.80

250kVA 400V 50Hz T1



2

Les chutes de tension sont calculées à l’aide des formules suivantes :

u = b ( R1ph . cosϕ + Xph . sinϕ ) IB . 10^-3 (1)

- u étant la chute de tension, en V,

- b étant égal à 1 pour les circuits triphasés, égal à 2 pour les circuits monophasés.

R1ph = Rc1ph . L1d

Xph = Xcph . L1d

Rc1ph = ρ1 / Sph . nph

Xcph = λ / nph

La chute de tension relative (en pour cent) est égale à :

∆u = 100 u / Uo (2)

Calcul de ∆u du circuit C1

IB = SrT / (Un . c . √3), SrT : puissance assignée du transformateur

IB = 250 . 10³ / (400 . 1,05 . √3) = 343,66 A (résultat donné par Ecodial : IB = 343,66 A) u = 1 [ (1,20 . 29,41 / 240) . 0,8 . 10 + 0,13 . 0,6 . 10] 343,7 . 10^-3 = 0,6724 V

∆u = 100 . 0,6724 / 231 = 0,291 % Résultat donné par Ecodial : du = 0,29 %

Calcul de ∆u du circuit C3 IB = 100 A

u = 1 [ (1,28 . 18,51 / 25) . 0,8 . 100 + 0,08 . 0,6 . 100] 100 . 10^-3 = 8,0617 V

∆u = 100 . 8,0617 / 231 = 3,4899 % Résultat donné par Ecodial : du = 3,49 %

Calcul de ∆u du circuit C4 IB = 200 A

u = 1 [ (1,28 . 18,51 / 95) . 0,8 . 200 + 0,13 . 0,6 . 200] 200 . 10^-3 = 11,1007 V

∆u = 100 . 11,1007 / 231 = 4,8055 % Résultat donné par Ecodial : du = 4,81 %

Merci Ecodial et à plus tard
