(1)

EDF

Force Motrice

∆umax = 8%

Eclairage + PC

∆umax=6%

Ib = 30A

Ib = 15A In = 32A

In = 16A Ib = 100A

Irth = 100A I∆n = 1000mA

t = 0,02s

C1Câble monoconducteur posé en trèfle symétrique sur chemin de câbles perforé (mode de pose N°13) Pose non jointive Ame cuivre Isolation PR 3 âmes température ambiante 40°C Longueur 20m

C2Câble multiconducteurs posé dans des caniveaux fermés (mode de pose N°41) Ame cuivre Isolation PVC 2 âmes température ambiante 40°C Longueur 200m

Cos ϕ = 0,9 Cos ϕ = 0,8 Cos ϕ = 0,8

C3Câble multiconducteurs posé en enterré sous fourreau dans un sol normal (mode de pose N°61) Ame cuivre

Isolation PR 3 âmes température du sol 25°C Longueur 100m

Schéma TT Un = 400/231V Ik3max = 10kA Ik1max = 8kA

∆u = 3%

EDF

Force Motrice

∆umax = 8%

Eclairage + PC

∆umax=6%

Ib = 30A

Ib = 15A In = 32A

In = 16A Ib = 100A

Cos ϕ = 0,9 Cos ϕ = 0,8 Cos ϕ = 0,8

Schéma TT Un = 400/231V Ik3max = 10kA Ik1max = 8kA

∆u = 3%

∆u = 3%

∆u = 1%

∆u = 3%

∆u = 1% ∆u = 0,5%

∆u = 1,5%

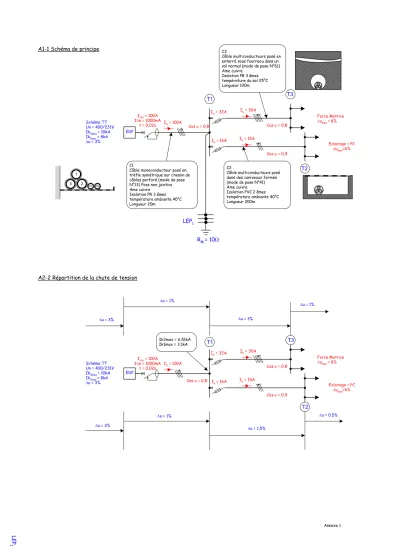

A1-1 Schéma de principe

A2-2 Répartition de la chute de tension

LEP

1

∆u = 1%

∆u = 3%

Annexe 1

LE P

1

R

M

= 10Ω

Irth = 100A I∆n = 1000mA

t = 0,02s

T3

T2 T1

T1 T3

T2

Ik3max = 6,51kA

Ik1max = 3,1kA

3 2

1

N N NPe
