2. Schéma de principe ou schéma développé

(1)

Leçon 6 Savoir S1-4 2ELEEC

Electrotechnique 1/ 3

1.

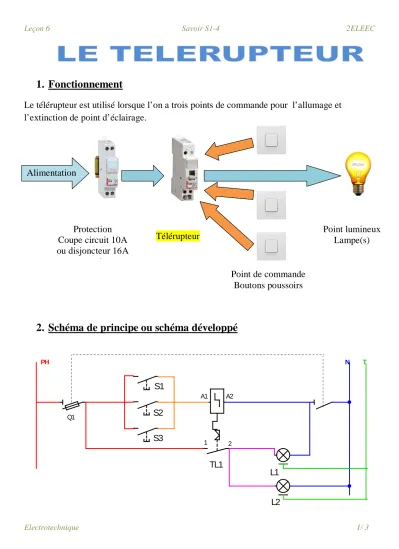

Le télérupteur est utilisé lorsque l’on a trois points de commande pour l’allumage et l’extinction de point d’éclairage.

Fonctionnement

2. Schéma de principe ou schéma développé

Q1

L1 S1

S2 S3

TL1

L2

A1 A2

1 2

PH N T

Alimentation

Protection Coupe circuit 10A ou disjoncteur 16A

i

Point de commande Boutons poussoirs

Point lumineux Lampe(s) Télérupteur

(2)

Le télérupteur est constitué : Fonctionnement :

• Une bobine commandée par les boutons poussoirs.

• Un ou de plusieurs contacts (circuit de puissance) ils commandent les points lumineux.

• Un système d’accrochage mécanique permet de maintenir le contact dans la position d’ouverture ou de fermeture.

Une action sur un des boutons poussoirs provoque l’enclenchement du télérupteur et de ce fait l’allumage des points lumineux. Une nouvelle action sur un des boutons poussoirs déclenche le télérupteur et l’extinction des points lumineux.

3.

Déterminer le schéma unifilaire à partir du schéma architectural du couloir de la concession P.J. Laurent.

Application

Schéma architectural

1 0 1 0 Bobine

télérupteur

Contact

télérupteur t

t t 1

0 Boutons poussoirs

Point lumineux

1

0 t

(3)

Vers tableau répartition

1,5mm²

S1 L2 L3

L1

Schéma unifilaire

Les canalisations sont représentées par des pointillés sur le schéma.
