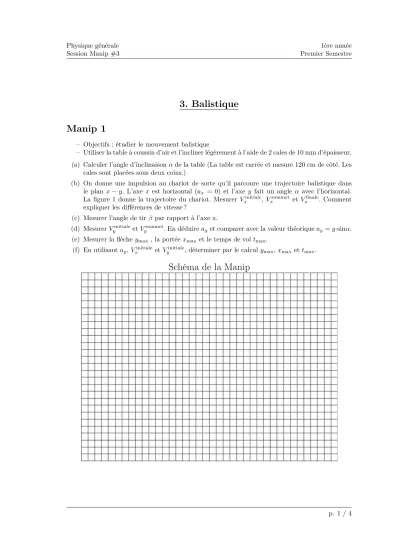

3. Balistique Manip 1
– Objectifs : étudier le mouvement balistique
– Utiliser la table à coussin d’air et l’incliner légèrement à l’aide de 2 cales de 10 mm d’épaisseur.
(a) Calculer l’angle d’inclinaisonαde la table (La table est carrée et mesure 120 cm de côté. Les cales sont placées sous deux coins.)
(b) On donne une impulsion au chariot de sorte qu’il parcoure une trajectoire balistique dans le plan x−y. L’axe x est horizontal (ax = 0) et l’axe y fait un angleα avec l’horizontal.
La figure 1 donne la trajectoire du chariot. Mesurer Vxinitiale, Vxsommet et Vxfinale. Comment expliquer les différences de vitesse ?
(c) Mesurer l’angle de tirβ par rapport à l’axe x.
(d) MesurerVyinitialeetVysommet. En déduireayet comparer avec la valeur théoriqueay=g·sinα.
(e) Mesurer la flèche ymax , la portéexmax et le temps de voltmax.
(f) En utilisantay,Vxinitiale et Vyinitiale, déterminer par le calculymax,xmax ettmax.
Schéma de la Manip
p. 1 / 4
Physique générale Session Manip #3
1ère année Premier Semestre
Figure1 – Trajectoire d’un chariot lancé sur une table à coussin d’air légèrement inclinée par rapport à l’horizontale. L’échelle des distances est 1 :4.7 et l’intervale de temps entre deux points est de 0.2 s.
p. 2 / 4
Physique générale Session Manip #3
1ère année Premier Semestre
Manip 2
– Objectifs : déterminer la vitesse initiale d’un jet d’eau – Utiliser une fontaine à eau (Figure 2).
(a) remplir le réservoir et stabiliser le niveau d’eau
(b) mesurer la hauteur de chuteymax et la portéexmaxdu jet d’eau (c) en déduire la vitesse initiale du jet d’eau
(d) répéter la mesure pour un niveau d’eau différent dans le réservoir Schéma de la Manip
Figure 2 – Photographie du montage.
p. 3 / 4
Physique générale Session Manip #3
1ère année Premier Semestre
Manip 3
– Objectifs : étudier le mouvement balistique à l’aide d’un canon – Utiliser le canon a ressort
(a) Le canon est utilisé pour lancer une bille de massem= 4.07 g. La bille arrive dans un bac à sable qui permet de mesurer la portéex. L’angle d’inclinaisonαdu canon est ajustable.
(b) Mesurer xpour différentes valeurs deα(α= 30◦,40◦,45◦,50◦,60◦)
(c) Note : la masse des éléments en mouvement est de 271 g, et la masse du ressort est de 15 g.
(d) Déterminer la vitesse initiale du projectile.
Schéma de la Manip
