Annexe 1
pince
vis pince
chaîne
bloc support tige maillet
pédale (foot board)
bâti
ressort (spring) biellette
(rocker)
Roulement (ball bearing) (ici, gauche, noté Rlt G)

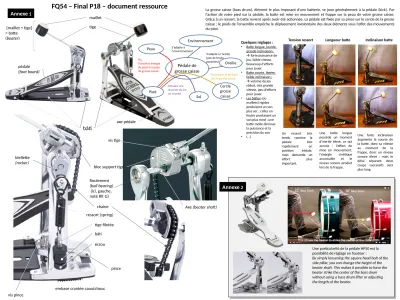

FQ54 – Final P18 – document ressource
Une particularité de la pédale HP50 est la possibilité de réglage en hauteur :
By simply loosening the square head bolt of the side pillar, you can change the height of the beater shaft. This makes it possible to have the beater strike the center of the bass drum without using a bass drum lifter or adjusting the length of the beater.
tige
Annexe 2
embase crantée caoutchouc tige filetée bâti écrou
La grosse caisse (bass drum), élément le plus imposant d'une batterie, se joue généralement à la pédale (kick). Par l'action de votre pied sur la pédale, la batte est mise en mouvement et frappe sur la peau de votre grosse caisse.
Grâce à un ressort, la batte revient après avoir été actionnée. La pédale est fixée par sa pince sur le cercle de la grosse caisse ; le poids de l'ensemble empêche le déplacement involontaire des deux éléments sous l'effet des mouvements du pied.
Une batte longue possède un moment d'inertie élevé, ce qui accroit : l'effort de mise en mouvement, l'énergie cinétique accumulée et le niveau sonore produit lors de la frappe.
Une forte inclinaison augmente la course de la batte, donc sa vitesse au moment de la frappe, donc un niveau sonore élevé ; mais le délai séparant deux coups successifs sera plus long.
Quelques réglages :
• Batte longue, lourde, grande inclinaison :
forte puissance de jeu, faible vitesse, beaucoup d’efforts pour jouer.
• Batte courte, légère, faible inclinaison :
volume de jeu réduit, très grande vitesse, peu d’efforts pour jouer.
• Les battes (ou maillets) rigides produisent un son plus sec ; celles en feutre produisent un son plus rond ; une batte molle diminue la puissance et la précision du son
• (…)
Tension ressort Longueur batte Inclinaison batte
Un ressort très tendu ramène la
pédale très
rapidement en position initiale, mais demande un
effort plus
important.
vis tige
axe pédale
Axe (beater shaft) [maillet + tige]
= batte
(beater)
Une réalisation ancienne, une plus récente (came réversible "Duo GLIDE")
Sources
http://drummagazine.com/how-to-set-up-your-drum-kit-for-comfort-and-efficiency/
https://www.bax-shop.fr/guides-d-achat/pedales-de-grosse-caisse
https://www.thomann.de/fr/onlineexpert_page_drum_hardware_kick_pedals.html http://www.tama.com
http://www.jerrock.com/66/pedales
https://www.maisonae.fr/blog/savoir-scarificateur-manuel/
https://www.outils-wolf.com/catalog/Scarificateur-sur-roues-30-cm
The conventional approach to the spring assembly has been to anchor the bottom of the spring while the top of the spring is being pulled from various angles throughout the pedal's cycle. But a spring being pulled on at an angle represents wasted energy.
The Swivel Spring Tight assembly solves this problem, recapturing that lost energy and optimizing smoothness through the use of a contoured assembly that allows the base to swivel freely with the spring.
N.B. La vue de droite montre également la pince et sa vis de serrage.
Annexe 5
Dans cette version, la came (noire) peut être dissociée du bloc support tige, puis retournée.
La came "Power Glide" accroit la puissance de frappe et la prise de vitesse pendant la course de la pédale.
La came "Rolling Glide" procure une sensation plus douce et plus constante pendant toute la course.
Batterie et batteur sont face au public.
Cette disposition est appréciée au plan esthétique mais la jambe du musicien est contrainte dans une position courbée, avec un risque d'apparition de douleur musculaire.
Dans la même disposition, si le batteur place son pied dans le prolongement de sa jambe, le pied n'est alors plus en position de venir reposer correctement sur la pédale.
La recherche d'une position acceptable au plan ergonomique conduit à déplacer la grosse caisse, qui n'est alors plus face au public.
Annexe 3
Annexe 4
Annexe 6
Annexe 7
Le scarificateur manuel
est un outil conçu pour soigner la pelouse. Ses 10 lames acérées montées sur un axe oscillant sont capables d’ôter efficacement les mousses, les lichens et les feutres végétaux de la pelouse.Pour l’utiliser, il suffit de le faire rouler sur une pelouse légèrement humide. son utilisation étant assez fatigante, il est recommandé pour des pelouses d’une surface maximale de 100 m².
Ces éléments sont relatifs à d'autres modèles de la gamme du même constructeur.
Ces illustrations montrent une version antérieure, plus simple, d'un outil répondant au même besoin.
Course de travail : l'utilisateur tire sur le manche.
Les lames sont en position approximativement verticale, leur pointe acérée pénètre dans la sous- couche du gazon et le sol. Les lames arrachent les mousses, qu'elles déplacent et regroupent, comme le ferait un râteau.
Course retour : l'utilisateur repousse le manche.
L'ensemble [support, secteur, lames, qui constitue un ensemble rigide]
pivote autour de l'axe roues. Les lames prennent alors une position inclinée, dans laquelle leur rayon extérieur tangente le sol, supprimant toute action : elles ne griffent plus le sol, et ne repoussent pas les déchets en arrière.
Les débattements angulaires sont limités par une butée solidaire du manche, débattant dans un trou oblong solidaire des lames.
to anchor : ancrer -> fixer, encastrer to swivel : tourner, pivoter
contoured : ici, conçue
Tama eliminated another source of friction by replacing the traditional nylon rocker cam with the Speedo- Ring, a rocker cam with a high quality built-in ball bearing rocker.
