crsa_tp1bis_condensateurregimavariable.odt ­ Marie Pierrot – Lycée du Rempart ­ 06/10/15

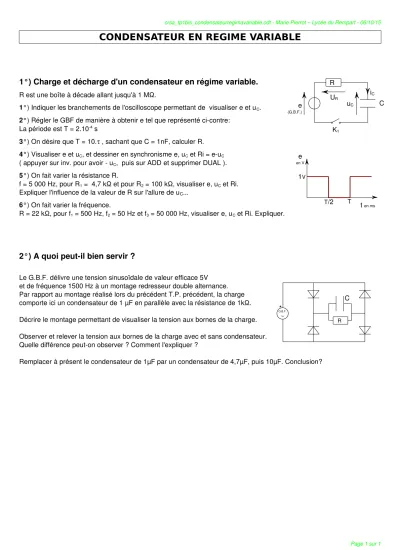

CONDENSATEUR EN REGIME VARIABLE

1°) Charge et décharge d'un condensateur en régime variable.

R est une boîte à décade allant jusqu'à 1 M .Ω

1°) Indiquer les branchements de l'oscilloscope permettant de  visualiser e et uC. 2°) Régler le GBF de manière à obtenir e tel que représenté ci­contre:

La période est T = 2.10^­4 s

3°) On désire que T = 10. , sachant que C = 1nF, calculer R.

4°) Visualiser e et uC, et dessiner en synchronisme e, uC et Ri = e­uC  ( appuyer sur inv. pour avoir ­ uC,  puis sur ADD et supprimer DUAL ).

5°) On fait varier la résistance R.

f = 5 000 Hz, pour R1 =  4,7 k  et pour RΩ 2 = 100 k , visualiser e, uΩ C et Ri.

Expliquer l'influence de la valeur de R sur l'allure de uC...

6°) On fait varier la fréquence.

R = 22 k , pour fΩ 1 = 500 Hz, f2 = 50 Hz et f3 = 50 000 Hz, visualiser e, uC et Ri. Expliquer.

2°) A quoi peut­il bien servir ?

Le G.B.F. délivre une tension sinusoïdale de valeur efficace 5V  et de fréquence 1500 Hz à un montage redresseur double alternance.

Par rapport au montage réalisé lors du précédent T.P. précédent, la charge  comporte ici un condensateur de 1 µF en parallèle avec la résistance de 1k . Ω Décrire le montage permettant de visualiser la tension aux bornes de la charge.

Observer et relever la tension aux bornes de la charge avec et sans condensateur.

Quelle différence peut­on observer ? Comment l'expliquer ?

Remplacer à présent le condensateur de 1µF par un condensateur de 4,7µF, puis 10µF. Conclusion?

Page 1 sur 1

C R

UR (G.B.F.)e

iC

uC

K1

t ^en ms e

en V

1V

T/2 ^T

R

C

G.B.F.

~

*
