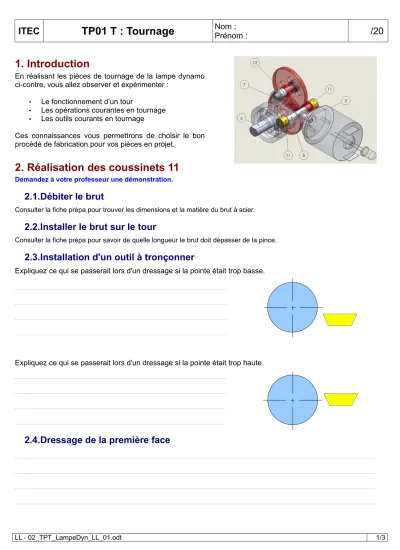

ITEC TP01 T : Tournage Nom : Prénom : /20
1. Introduction
En réalisant les pièces de tournage de la lampe dynamo ci-contre, vous allez observer et expérimenter :
• Le fonctionnement d’un tour
• Les opérations courantes en tournage
• Les outils courants en tournage
Ces connaissances vous permettrons de choisir le bon procédé de fabrication pour vos pièces en projet.
2. Réalisation des coussinets 11
Demandez à votre professeur une démonstration.
2.1.Débiter le brut
Consulter la fiche prépa pour trouver les dimensions et la matière du brut à scier.
2.2.Installer le brut sur le tour
Consulter la fiche prépa pour savoir de quelle longueur le brut doit dépasser de la pince.
2.3.Installation d'un outil à tronçonner
Expliquez ce qui se passerait lors d'un dressage si la pointe était trop basse.
Expliquez ce qui se passerait lors d'un dressage si la pointe était trop haute.
2.4.Dressage de la première face
LL - 02_TPT_LampeDyn_LL_01.odt 1/3
ITEC TP01 T : Tournage Nom : Prénom : /20
2.5.Centrage
2.6.Perçage
2.7.Alésage
2.8.Tronçonnage
2.9.Dressage de la face tronçonnée
2.10.Contrôle dimensionnel
2.11.Réalisation en autonomie du deuxième coussinets
LL - 02_TPT_LampeDyn_LL_01.odt 2/3
ITEC TP01 T : Tournage Nom : Prénom : /20
3. Réalisations des pièces suivantes
1) En s’inspirant de la fiche prépa des coussinets, rédiger la fiche prépa pour chacune des pièces.
2) Dès qu’une nouvelle fiche prépa est prête la faire valider par le professeur 3) Réaliser si accord du professeur
Les pièces sont à fabriquer dans l’ordre suivant :
• Les entretoises 2 et 12
• Les axes 5 et 7
• L’axe épaulé 6
4. Conclusion
Est-il simple de réaliser des formes complexes sur un tour conventionnel ? Est-il simple d'usiner des pièces de toutes les dimensions ?
En comparant à une imprimante 3D, la mise en œuvre est-elle plus longue ? Toujours en comparant à une imprimante 3D, La précision est-elle meilleurs ? Peut-on usiner différents types de matériaux ?
Pour quel type de forme le tournage est-il le plus adapté ?
Pour conclure, dans quels cas utiliserez-vous le tournage ?
LL - 02_TPT_LampeDyn_LL_01.odt 3/3
