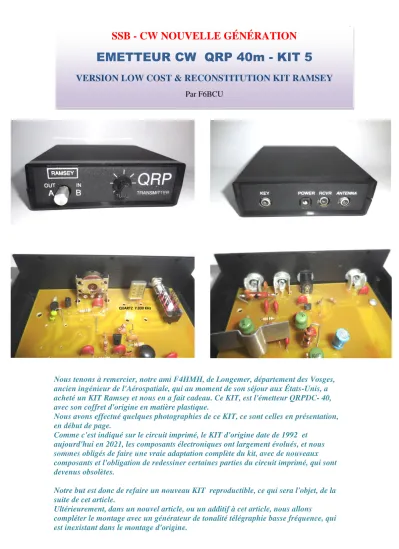

SSB - CW NOUVELLE GÉNÉRATION
EMETTEUR CW QRP 40m - KIT 5
VERSION LOW COST & RECONSTITUTION KIT RAMSEY
Par F6BCU
Nous tenons à remercier, notre ami F4HMH, de Longemer, département des Vosges, ancien ingénieur de l'Aérospatiale, qui au moment de son séjour aux États-Unis, a acheté un KIT Ramsey et nous en a fait cadeau. Ce KIT, est l'émetteur QRPDC- 40, avec son coffret d'origine en matière plastique.
Nous avons effectué quelques photographies de ce KIT, ce sont celles en présentation, en début de page.
Comme c'est indiqué sur le circuit imprimé, le KIT d'origine date de 1992 et aujourd'hui en 2021, les composants électroniques ont largement évolués, et nous sommes obligés de faire une vraie adaptation complète du kit, avec de nouveaux composants et l'obligation de redessiner certaines parties du circuit imprimé, qui sont devenus obsolètes.
Notre but est donc de refaire un nouveau KIT reproductible, ce qui sera l'objet, de la suite de cet article.
Ultérieurement, dans un nouvel article, ou un additif à cet article, nous allons
compléter le montage avec un générateur de tonalité télégraphie basse fréquence, qui est inexistant dans le montage d'origine.
I—SCHÉMA ÉLÉCTRONIQUE TX QRP 40m
Vue intérieure TX QRP 40 RAMSEY
FONCTIONNEMENT DE L’EMETTEUR
L’émetteur QRP 40 a une puissance de 0,7 watts HF sous 13.8 V, délivrée par un transistor 2N3053 ; malgré son ancienneté, il est toujours disponible dans le commerce des composants pour moins de 1€.
L’émetteur est piloté quartz et nous avons la possibilité d’utiliser 1 ou 2 quartz de la même fréquence, entre 7.000 et 7.030 KHz. Avec un quartz nous avons une variation de fréquence de 1 à 2 KHz et avec 2 quartz identiques, nous sommes en présence d’un super VXO dont la variation de fréquence peut 20 KHz avec deux quartz 7.030 KHz.
L’oscillateur quartz Q1est du type Clapp avec un 2N3904. En nouveauté, nous avons rajouté un condensateur ajustable CV1 de 90pF en plastique Ø 10mm (non inclus dans le schéma d’origine), en série avec L1 et le quartz ou les 2 x quartz, pour augmenter la couverture de la bande CW.
Avec la fonction super VXO il est possible de remplacer CV1 par un condensateur variable de 100pF, avec commande en façade et assurer une couverture de 20KHz. Quant à P1 il assure un réglage fin de la fréquence.
L’étage préamplificateur Q2 avec un transistor 2N32053 polarisé en classe A, assure l’excitation de Q3 également avec un 2N3053 polarisé en classe C. Cet étage au niveau de son collecteur, sur une impédance avoisinant les 50Ω, sort le signal HF sur un filtre passe – bas L5, C17, C18, le signal HF d’émission passe directement dans l’antenne.
Il existe la possibilité de connecter le récepteur sans passer par une commutation par relais, car au niveau du Collecteur de Q3, nous avons un circuit dérivé composé de D2 et D1 vers le récepteur. En émission D1 et son circuit de polarisation avec D2 en complément, met en court circuit la liaison réception. Ainsi, le récepteur est totalement isolé de l’émission HF.
Pour finaliser, Q4, 2N3906 PNP est utilisé en Ballast et alimente en émission Q1 et D1 en + 13,8V au rythme de la manipulation CW. Les transistors Q2 et Q3 restent alimenté en permanence en + 13,8V sur leur collecteur. Ce système assure la restitution d’une note CW, sans déformation ni piaulement.
Côté composants original RAMSEY TX QRP 40
II—IMPLANTATION DES COMPOSANTS (
nouveau circuit)III—PCB CUIVRE (
nouveau circuit)Il existe quelques modifications, entre la version actuelle du PCB cuivre page 5 et l’ancienne ci – dessus, par exemple, les trous d’implantation des quartz qui sont d’une part calibrés pour d’anciens FT243 et d’autre part, la tendance actuelle avec des HC18.
IV—NOUVELLE VERSION CW QRP 40
L’émetteur CW QRP 40 est dépourvu de contrôle de tonalité BF de manipulation. Et nous avons modifié la version initiale précédente en y ajoutant un générateur de tonalité BF à 700 Hz. Nous utilisons un circuit équipé d’un C.I. NE555, largement testé, qui équipe la majorité des émetteurs et transceivers BINGO.
Voici une photo pour information du PCB cuivre de l’original QRP 40 daté de l’édition 1992.
Quartz FT243 Quartz HC18
V—NOUVELLE VERSION QRP 40 IMPLANTATION
IV—PCB CUIVRE NOUVELLE VERSION
N.D.L.R.
Liste de composants complémentaires avec le générateur BF intégré :
1 x 1K, 2,2K, 18K 1 x 47nF, 100nF, 10µF
1 x résistance X de 220Ω à 2,2KΩ, valeur conseillée 330Ω
CONCLUSION
L’émetteur RAMSEY QRP 40 dans chaque version moderne redessinée est l’exemple de la reconstitution d’un KIT disparu qui désormais est bien reproductible en 2021. Mais d’autres versions sur 15, 20, 30 et 80m seront ultérieurement décrites.
