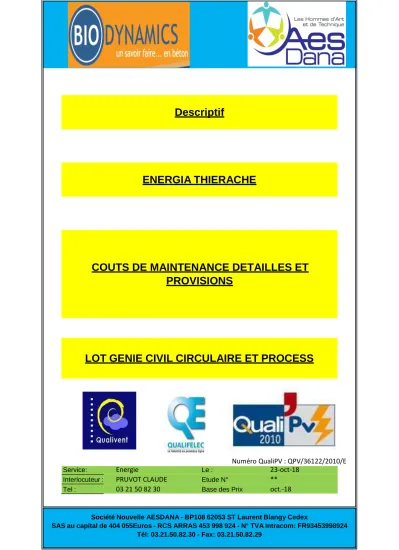

ENERGIA THIERACHE
COUTS DE MAINTENANCE DETAILLES ET PROVISIONS
LOT GENIE CIVIL CIRCULAIRE ET PROCESS
Numéro QualiPV : QPV/36122/2010/E
Service: Energie Le : 23-oct-18
Interlocuteur : PRUVOT CLAUDE Etude N° **
Tel : 03 21 50 82 30 Base des Prix oct.-18
Société Nouvelle AESDANA - BP108 62053 ST Laurent Blangy Cedex
SAS au capital de 404 055Euros - RCS ARRAS 453 998 924 - N° TVA Intracom: FR93453998924 Tél: 03.21.50.82.30 - Fax: 03.21.50.82.29
Descriptif
Plan de maintenance Lot Genie civil circulaire
30 mo client 55 mo entreprises
Cadence Fourniture et pieces M,O, M,O, EXPLOIT, M,O, ENT EXT
Opération Consommable semaine mois année Quantité prix unit. Total unit HT Total HT Déplacement m,o, unit Total HT Membrane BAUR & Curage
Maintenance Bio
Nettoyage rotor soupape 4,00 3 1,50
Usure clapet d'air 4,00 3 1,50
Remplacement ventilateur 0,20 3 3,00
Reserrage membrane 0,07 3 1,00
Mixeurs SUMA
Verification niveau huile huile 26,00 4 0,60
Remplacement helice/joint 0,33 4 32,00
Remplacement huile huile 12,00 4 0,60
Maintenance annuelle 1,00 4 16,00
Mixeurs Flygt
Remplacement helice/joint 1,00 2 8,00
Maintenance annuelle 1,00 2 8,00
Remplacement helice/joint 0,33 2 16,00
Mixeurs Peters
Verification niveau huile huile 26,00 2 0,30
Remplacement huile huile 12,00 2 0,30
Maintenance annuelle 1,00 2 8,00
SPOT ATEX
Remplacement lampe 0,20 3 6,00
Remplacement SPOT 0,13 3 6,00
Plan de maintenance Lot Genie civil circulaire
30 mo client 55 mo entreprises
Cadence Fourniture et pieces M,O, M,O, EXPLOIT, M,O, ENT EXT
Opération Consommable semaine mois année Quantité prix unit. Total unit HT Total HT Déplacement m,o, unit Total HT STATION DE VIDANGE
Huile 1,00 0 1,00
CHAUFFAGE VOILE
Nettoyage des circuits 0,20 2 12,00
TOITURE PVC Simple
Tendre les sangles 1,00 1 4,00
TOTAL
Plan de maintenance Lot PROCESS
30 mo client 45 mo entreprises
Cadence Fourniture et pieces M,O, M,O, EXPLOIT, M,O, ENT EXT
Opération Consommable semaine mois année Quantité prix unit. Total unit HT Total HT Déplacement
m,o, unit
(h) Total HT
Incorpo 1 90m3 type biopush
Graissage palier moulinets graisse graphitée 52,00 1 0,25
Verification serrage paliers 12,00 1 0,50
Verification serrage pesons 1,00 1 0,50
Verification niveau huile groupe hydraulique huile hv46 12,00 1 0,05
Verification etat flexible 1,00 1 0,50
Verification etat belier 1,00 1 0,50
Nettoyage complet tremie 12,00 5 2,00
Verification usure des guides ertalon de la vis
d'entrainement 1,00 1 0,50
Verification etat joint liaison vis devoutage /
biopusch 1,00 1 0,50
Verification usure des couteaux des moulinets 12,00 2 0,15
Verification etat verin belier 1,00 1 0,50
Verification etat verin porte moulinets 1,00 1 0,50
Graissage palier vis devoutage graisse graphitée 52,00 0,25 0,25
Verification fuite niveau joint motoreducteur
vis devoutage 1,00 1 0,15
Verification niveau huile reducteur moulinet 12,00 4 0,15
Verification niveau huile reducteur vis
devoutage 12,00 1 0,15
Vidange huile motoreducteur vis devoutage huile 80/90 1,00 5 1,00
Vidange huile motoreducteur moulinets huile 80/90 1,00 20 4,00
Vidange huile groupe hydraulique huile hv46 0,50 100 3,00
Remplacement filtre huile groupe hydraulique 1,00 1 0,50
Verification enrouleur hydraulique 1,00 1 0,25
Preparateur matiere Premix1
Graissage palier rotacut/pompe graisse graphitée 52,00 1 0,10
Verification pression controlee couteaux 12,00 1 0,25
Nettoyage complet broyeur 52,00 3 0,50
Remplacement du jeux de couteaux 3,00 1 2,00
Remplacement de la grille 1,50 1 1,00
Verification pression liquide de blocage 12,00 1 0,25
Vidange liquide de blocage 1,00 0,3 0,50
Vidange huile motoreducteur rotacut huile 80/90 1,00 5 1,00
Plan de maintenance Lot PROCESS
30 mo client 45 mo entreprises
Cadence Fourniture et pieces M,O, M,O, EXPLOIT, M,O, ENT EXT
Opération Consommable semaine mois année Quantité prix unit. Total unit HT Total HT Déplacement
m,o, unit
(h) Total HT
Pompe a lobbes 1
Graissage chambre d'etancheite graisse graphitée 52,00 1 0,10
Verification niveau de liquide de blocage 12,00 1 0,15
Verification pression de liquide de blocage 12,00 1 0,15
Vidange huile motoreducteur pompe huile 80/90 1,00 1,8 1,00
Remplacement de la courroie d'entrainement 1,00 1 0,50
Remplacement d'un jeu de lobbes et joints 1,00 1 2,00
Pompe vortex puit de relevement
Verification niveau de liquide de blocage 12,00 1 0,15
Verification pression de liquide de blocage 12,00 1 0,15
Vidange huile motoreducteur pompe huile 80/90 1,00 1,8 1,00
Remplacement de la courroie d'entrainement 1,00 1 0,50
Instrumentations
Verification du bon fonctionnement de
l'instruments et afficheur 12,00 1 8,00
Thermie
Verification du bon fonctionnement des
circulateurs 12,00 1 4,00
Verification du bon fonctionnement des
vannes 12,00 1 4,00
Vidange et nettoyage pot à boues 4,00 1 2,00
Contrat de maintenance chaudiere 1,00 1 2,00
Contrat de maintenance bruleur Weischaup 4,00 1 2,00
Nettoyage cheminée 1,00 1 2,00
Plan de maintenance Lot PROCESS
30 mo client 45 mo entreprises
Cadence Fourniture et pieces M,O, M,O, EXPLOIT, M,O, ENT EXT
Opération Consommable semaine mois année Quantité prix unit. Total unit HT Total HT Déplacement
m,o, unit
(h) Total HT
Réseaux effluents
Verification du bon fonctionnement des
vannes manuelles 4,00 1 8,00
Verification du bon fonctionnement des
vannes pneumatiques 4,00 1 8,00
Réseaux biogaz
Verification du bon fonctionnement des
vannes manuelles 4,00 1 8,00
Verification etancheites pot a condensats 12,00 2 0,50
Analyse et destruction biogaz Verification du bon fonctionnement des
electrodes 12,00 1 2,00
Verification du bon fonctionnement des
vannes 12,00 1 1,00
Vidange et nettoyage filtre biogaz 4,00 1 1,00
Provision pour remplacement electrodes 1,00 1 2,00
Nettoyage complet torchere 1,00 1 4,00
Verification et nettoyage des pipes et clapets
de prelevement 4,00 1 8,00
Verification des filtres de l'analyseur 52,00 1 0,50
Remplacement des filtres de l'analyseur 4,00 6 0,50
Etalonnage de l'analyseur 1,00 6 0,50
Plan de maintenance Lot PROCESS
30 mo client 45 mo entreprises
Cadence Fourniture et pieces M,O, M,O, EXPLOIT, M,O, ENT EXT
Opération Consommable semaine mois année Quantité prix unit. Total unit HT Total HT Déplacement
m,o, unit
(h) Total HT
Production air comprimé et generateur oxygene
Verification du niveau huile compresseur 52,00 1 0,15
Verification de l'assecheur 52,00 1 0,15
Verification du bon fonctionnement des
distributeurs pneumatiques 12,00 1 4,00
Vidange et nettoyage filtre 12,00 1 0,50
Vidange huile compresseur 4,00 5 1,00
Verification du bon fonctionnement du
generateur oxygene 52,00 1 0,25
Vidange et nettoyage filtre 52,00 1 0,50
Poste hta et armoires electriques process
Nettoyage et maintenance du poste hta 1,00 1 48,00
Provision pour remplacement des fusibles hta 0,20 3 0,50
Verification du bon fonctionnement des
disjoncteurs + vigi 2,00 1 8,00
Contrôle des parafoudres 12,00 1 0,50
Contrôle des compteurs energies MID 1,00 1 2,00
Nettoyage et maintenance de l'armoire
process 1,00 1 8,00
Nettoyage et maintenance onduleur 1,00 1 4,00
Provision pour remplacement onduleur 0,33 1 2,00
Nettoyage et maintenance appareils services
generaux 1,00 1 8,00
TOTAL
Recapitulatif plan de maintenance Lot genie civil circulaire
30 45
Fourniture et pieces M,O, EQUIV, ETP
Opération Quantité prix unit. Total HT prix unit. Total HT
Membrane BAUR & Curage 1
Mixeurs SUMA 1
Mixeurs Flygt 1
Mixeurs Peters 1
SPOT ATEX 1
STATION DE VIDANGE 1
CHAUFFAGE VOILE 1
TOITURE PVC Simple 1
TOTAL
Recapitulatif plan de maintenance Lot PROCESS
30 45
Fourniture et pieces M,O, EQUIV, ETP
Opération Quantité prix unit. Total HT prix unit. Total HT
Incorpo 1 90m3 type biopush 1
Preparateur matiere Premix1 1
Pompe a lobbes 1 1
Pompe vortex puit de relevement 2
Instrumentations 1
Thermie 1
Réseaux effluents 1
Réseaux biogaz 1
Analyse et destruction biogaz 1
Production air comprimé et generateur oxygene 1
Poste hta et armoires electriques process 1
TOTAL
Recapitulatif contrôles reglementaires Lot PROCESS
Fourniture et pieces M,O, EQUIV, ETP
Opération Quantité prix unit. Total HT prix unit. Total HT
Contrôle et etalonnage des compteurs thermiques 1
Contrôle réglementaire BC 1
Contrôle Q18 1
Contrôle Q19 1
Prestation Enedis contrôle declenchement et selectivité
réseau 1
TOTAL
TOTAL
Provisions pour maintenance Lot Genie civil circulaire
30 mo client 45 mo entreprises
Cadence Fourniture et pieces M,O, EQUIV, ETP
Opération Consommable semaine mois année Quantité prix unit. Total unit HT Total HT Déplacement m,o, unit Total HT Membrane BAUR & Curage
Curage pour remplacement membr. 0,07 1 100,00
Remplacement membrane 0,07 1 24,00
Mixeurs SUMA
Remplacement mixeur 0,07 4 32,00
Mixeurs Flygt
Remplacement mixeur 0,25 2 8,00
Mixeurs Peters
Remplacement paddle 0,13 4 8,00
Remplacement boite reduction 0,13 4 8,00
Remplacement mixeur 0,07 4 8,00
Maintenance annuelle 1,00 4 8,00
STATION DE VIDANGE
Curage des tuyaux d'aspiration 0,20 1 4,00
TOTAL
Provisions pour plan de maintenance Lot PROCESS
30 mo client 45 mo entreprises
Cadence Fourniture et pieces M,O, EQUIV, TEP
Opération Consommable semaine mois année Quantité prix unit. Total unit HT Total HT Déplacement m,o, unit Total HT
Incorpo 1 90m3 type biopush Provision pour renovation revetement
interieur 0,15 1 1,00
Preparateur matiere Premix1
Provision remplacement stator 0,33 1 24,00
Pompe vortex puit de relevement
Remplacement de la pompe 0,50 1 2,00
Thermie
Provision pour remplacement circulateur
principal 1,00 1 2,00
Provision pour remplacement circulateur type
chauffage 1,00 1 2,00
Provision pour remplacement servomoteur
vanne 3 voies 1,00 1 1,00
Provision pour remplacement surpresseur 0,33 1 4,00
Réseaux effluents
Provision pour remplacement joints vannes 1,00 10 16,00
Provision pour remplacement vanne
pneumatique 1,00 3 5,00
Provision pour remplacement vanne manuelle 1,00 3 5,00
Provision pour remplacement joints divers
réseaux 1,00 10 8,00
Provisions pour plan de maintenance Lot PROCESS
30 mo client 45 mo entreprises
Cadence Fourniture et pieces M,O, EQUIV, TEP
Opération Consommable semaine mois année Quantité prix unit. Total unit HT Total HT Déplacement m,o, unit Total HT
Réseaux biogaz
Provision pour remplacement joints vannes 1,00 3,00
Provision pour remplacement vanne manuelle 1,00 2,00
Provision pour remplacement joints divers
réseaux 1,00 4,00
Production air comprimé et generateur oxygene
Provision pour remplacement distributeur
pneumatique 1,00 0,50
Provision pour contrôle epreuve pression 0,10 0,25
Provision pour remplacement compresseur 0,33 8,00
Provision pour remplacement generateur
oxygene 0,20 5,00
Poste hta et armoires electriques process
Provision pour remplacement disjoncteur 1,00 4,00
Provision pour remplacement variateur 1,00
2,00
TOTAL
Provisions pour plan de maintenance Lot genie civil circulaire
30 45
Fourniture et pieces M,O, EQUIV, ETP
Opération Quantité prix unit. Total HT prix unit. Total HT
Curage pour remplacement membr. 1
Mixeurs SUMA 1
Mixeurs Flygt 1
Mixeurs Peters 1
STATION DE VIDANGE 1
TOTAL
Provisions pour plan de maintenance Lot PROCESS
30 45
Fourniture et pieces M,O, EQUIV, ETP
Opération Quantité prix unit. Total HT prix unit. Total HT
Incorpo 1 90m3 type biopush 1
Preparateur matiere Premix1 1
Pompe vortex puit de relevement 2
Thermie 1
Réseaux effluents 1
Réseaux biogaz 1
Production air comprimé et generateur oxygene 1
Poste hta et armoires electriques process 1
TOTAL
