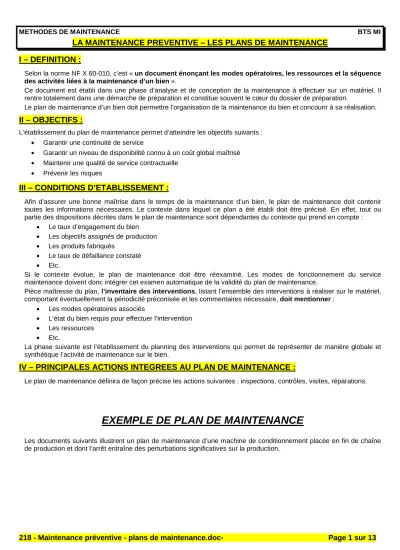

I – DEFINITION :
Selon la norme NF X 60-010, c’est « un document énonçant les modes opératoires, les ressources et la séquence des activités liées à la maintenance d’un bien ».
Ce document est établi dans une phase d’analyse et de conception de la maintenance à effectuer sur un matériel. Il rentre totalement dans une démarche de préparation et constitue souvent le cœur du dossier de préparation.
Le plan de maintenance d’un bien doit permettre l’organisation de la maintenance du bien et concourir à sa réalisation.
II – OBJECTIFS :
L’établissement du plan de maintenance permet d’atteindre les objectifs suivants :
• Garantir une continuité de service
• Garantir un niveau de disponibilité connu à un coût global maîtrisé
• Maintenir une qualité de service contractuelle
• Prévenir les risques
III – CONDITIONS D’ETABLISSEMENT :
Afin d’assurer une bonne maîtrise dans le temps de la maintenance d’un bien, le plan de maintenance doit contenir toutes les informations nécessaires. Le contexte dans lequel ce plan a été établi doit être précisé. En effet, tout ou partie des dispositions décrites dans le plan de maintenance sont dépendantes du contexte qui prend en compte :
• Le taux d’engagement du bien
• Les objectifs assignés de production
• Les produits fabriqués
• Le taux de défaillance constaté
• Etc.
Si le contexte évolue, le plan de maintenance doit être réexaminé. Les modes de fonctionnement du service maintenance doivent donc intégrer cet examen automatique de la validité du plan de maintenance.
Pièce maîtresse du plan, l’inventaire des interventions, listant l’ensemble des interventions à réaliser sur le matériel, comportant éventuellement la périodicité préconisée et les commentaires nécessaire, doit mentionner :
• Les modes opératoires associés
• L’état du bien requis pour effectuer l’intervention
• Les ressources
• Etc.
La phase suivante est l’établissement du planning des interventions qui permet de représenter de manière globale et synthétique l’activité de maintenance sur le bien.
IV – PRINCIPALES ACTIONS INTEGREES AU PLAN DE MAINTENANCE :
Le plan de maintenance définira de façon précise les actions suivantes : inspections, contrôles, visites, réparations.
EXEMPLE DE PLAN DE MAINTENANCE
Les documents suivants illustrent un plan de maintenance d’une machine de conditionnement placée en fin de chaîne de production et dont l’arrêt entraîne des perturbations significatives sur la production.
PLAN DE MAINTENANCE
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1620 01
Page 1/7 Indice B
PLAN DE MAINTENANCE
Rédacteur Vérificateur Approbateur
Date Nom Signature
PLAN DE MAINTENANCE
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1620 01
Page 2/7 Indice B
Sommaire
Chapitre Code document Indice Pages
Page de couverture CO 1620 01 B 1
Sommaire CO 1620 01 B 2
Contexte de rédaction du plan de maintenance CO 1620 01 B 3
Inventaire des interventions CO 1620 01 B 4
Plannings prévisionnels d’intervention CO 1620 01 B 5 à 6
Check-list 01 CO 1620 01 B 7
Mode opératoire : échange standard tapis d’entrée CO 1600 31 E 1 à 5
Rédacteur Vérificateur Approbateur
Date
PLAN DE MAINTENANCE
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1620 01
Page 3/7 Indice B
CONTEXTE DE REDACTION DU PLAN DE MAINTENANCE
Installation :
Date d’installation : 10/08/1987
Lieu : CIMI
Réception : Pas de réception
Production :
Taux d’engagement : 8 h/jour ; 5 jours / semaine Produits fabriqués :
Performances rendement : 150 étuis / minute
Rebuts : non mesuré
Produits sous assurance qualité : NON
Maintenance :
Réception maintenance : NON
Etat documentaire : médiocre
Modifications / améliorations : aucune
Taux de panne : 1 panne / mois
Indisponibilité maintenance : 1 semaine / an
Etat à maintenir : non défini
Objectif du plan de maintenance : Diminuer l’indisponibilité de 1 semaine à 3 jours
Rédacteur Vérificateur Approbateur
Date Nom Signature
PLAN DE MAINTENANCE – Inventaire des interventions
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1620 01
Page 4/7 Indice B
Désignation Périodicité Ressources - Renvois
Maintenance de 1er niveau 1 / semaine Planning mensuel de maintenance de 1er niveau
Nettoyage filtre pompe à vide 1 / semaine ‘’
Contrôle état du tapis 1 / semaine ‘’
Contrôle des courroies 1 / semaine ‘’
Contrôle état des ventouses 1 / semaine ‘’
Contrôle pression d’air (8 bars) 1 / semaine ‘’
Contrôle du vide Tous les
jours
‘’
Nettoyage / Lubrification pignons et crémaillères Tous les jours
‘’
Contrôle du niveau d’huile 1 / semaine ‘’
Nettoyage cellules photoélectrique 1 / semaine ‘’
Nettoyage capot ventilateur 1 / semaine ‘’
Essai arrêt d’urgence (fin de semaine) 1 / semaine ‘’
Maintenance
Contrôles des capteurs 3 mois
Contrôle filtre à air 1 mois Check-list 01
Contrôle intensités moteurs (mini, maxi) 3 mois
Contrôle chaîne tapis (tension, usure, graissage) 1 mois Check-list 01 Contrôle et réglage des limiteurs de débit 3 mois
Contrôle des fuites d’huiles aux vérins 1 mois Check-list 01
Contrôle état des tuyaux d’air et câbles électriques
3 mois
Réglage des relais thermiques 3 mois
Contrôle calibre des fusibles 3 mois
Contrôle des sécurités (AU et portes) 1 mois Check-list 01
Contrôle des voyants et boutons 1 mois Check-list 01
Contrôle état des galets 3 mois
Rédacteur Vérificateur Approbateur
Date
PLAN DE MAINTENANCE – Planning annuel
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1620 01
Page 5/7 Indice B
Rédacteur Vérificateur Approbateur
Date Nom Signature
PLAN DE MAINTENANCE – Planning mensuel
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1620 01
Page 6/7 Indice B
Rédacteur Vérificateur Approbateur
Date
PLAN DE MAINTENANCE – Check-list 01
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1620 01
Page 7/7 Indice B
Rédacteur Vérificateur Approbateur
Date Nom Signature
MODE OPERATOIRE D’INTERVENTION
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1600 31
Objet : échange standard tapis d’entrée Page 1/5
Temps estimé : 110 minutes Indice E
1 – Préparation de l’intervention : 1 – 1 : Moyens nécessaires :
• L’installation doit être disponible pendant la durée totale de l’intervention
• Le personnel nécessaire est constitué d’un technicien de maintenance et d’une autre personne sans compétence particulière pour les manipulations du convoyeur
• Outillage spécifique : 2 tréteaux
• Pièces de rechange et consommables :
o Un tapis de rechange référence 40 287 12 o Graisse Essox Unirex N2
o Solvants, chiffons
1 – 2 : Planning de l’intervention :
Rédacteur Vérificateur Approbateur
Date
MODE OPERATOIRE D’INTERVENTION
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1600 31
Objet : échange standard tapis d’entrée Page 2/5
Temps estimé : 110 minutes Indice E
Rédacteur Vérificateur Approbateur
Date Nom Signature
MODE OPERATOIRE D’INTERVENTION
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1600 31
Objet : échange standard tapis d’entrée Page 3/5
Temps estimé : 110 minutes Indice E
2 – INTERVENTION :
2 – 1 : Préparation du chantier :
• Aménager à proximité de l’installation un espace où on pourra poser le convoyeur sur 2 tréteaux et intervenir dessus
• S’assurer de la disponibilité des moyens o 2 tréteaux
o Un tapis de rechange référence 40 287 12
o Matériel de consignation (pancartes, cadenas, EPI, VAT) o Graisse, solvants, chiffons
2 – 2 : Consignation :
• Isoler l’air de l’installation
• Consigner le groupe FRL
• Isoler l’électricité
• Consigner le sectionneur
2 – 3 : Sécurité :
• L’installation ne présente pas de danger particulier une fois consignée
2 – 4 : Dépose du convoyeur :
• Déposer les carters de protection repères 1, 2, 3
• Déposer le carter de protection de chaîne
• Desserrer le tendeur chaîne repère 4
• Déposer les guides (droits et gauches) étuis du convoyeur repères 5, 6, 7
• Déposer la cellule 206 : démonter la cellule de son équerre support repère 8
• Déposer l’ensemble bloqueur repère 9 : ne pas démonter l’équerre du convoyeur
• Déposer la plaque butée (2 molettes) repère 10
• Déposer la cellule 240 « présence fardeau » repère 11
• Enlever les 4 vis support repère 12 du convoyeur (ne pas démonter les équerres du bâti)
• Enlever la chaîne du pignon d’entraînement tapis
• Sortir le convoyeur (2 personnes) et le déposer sur les tréteaux
Rédacteur Vérificateur Approbateur
Date
MODE OPERATOIRE D’INTERVENTION
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1600 31
Objet : échange standard tapis d’entrée Page 4/5
Temps estimé : 110 minutes Indice E
2 – 5 : Changement du tapis :
• Desserrer les 8 vis repère 13 du tendeur tapis
• Détendre le tapis
• Démonter le flasque gauche d’entrée du tapis
• Enlever le tapis
• Contrôler l’état du roulement
• Installer le tapis neuf
• Remonter le flasque
• Tendre le tapis
• Contrôler la tension du tapis en le faisant tourner manuellement et en vérifiant qu’il reste bien axé
• Bloquer les 8 vis du tendeur et les contre-écrous
2 – 6 : Remontage du convoyeur :
• Replacer el convoyeur (2 personnes)
• Remettre la chaîne sur le pignon
• Fixer le convoyeur sur les 4 équerres
• Replacer la cellule 240 repère 11
• Replacer la plaque butée repère 10 sur 48
• Replacer l’ensemble bloqueur repère 9
• Replacer la cellule 206 repère 8
• Replacer le guide gauche repère 5 dans le prolongement de l’ensemble bloqueur
• Replacer les guides droits repères 6 et 7 : régler l’écartement à l’aide d’un étui
• Serrer le tendeur de chaîne
2 – 7 : Déconsignation :
• Déconsigner l’installation pour les énergies pneumatique et électrique
Rédacteur Vérificateur Approbateur
Date Nom Signature
MODE OPERATOIRE D’INTERVENTION
INSTALLATION : ENCAISSEUSE SAVOYE N° 0292 Code docu ment : CO 1600 31
Objet : échange standard tapis d’entrée Page 5/5
Temps estimé : 110 minutes Indice E
2 – 8 : Essais, réglages, requalification :
• Sur le pupitre, placer les boutons indexables « formeuse » et « empileur » à gauche
• Appuyer sur « marche cycle »
• Mettre le « transport d’entrée » en marche
• Vérifier le bon fonctionnement du tapis
• Mettre le « transport d’entrée » à l’arrêt
• Contrôler le bon fonctionnement des cellules 206 et 240
• Remonter le carter chaîne
• Rendre l’installation à la production
• Contrôler le bon fonctionnement de l’installation en production
2 – 9 : Repli de chantier :
• Nettoyer et ranger le chantier
2 – 10 : Compte-rendu d’intervention :
• Remplir le compte-rendu d’intervention
• Renseigner la GMAO
• Si anomalies dans le mode opératoire, prévenir directement le préparateur
Rédacteur Vérificateur Approbateur
Date
