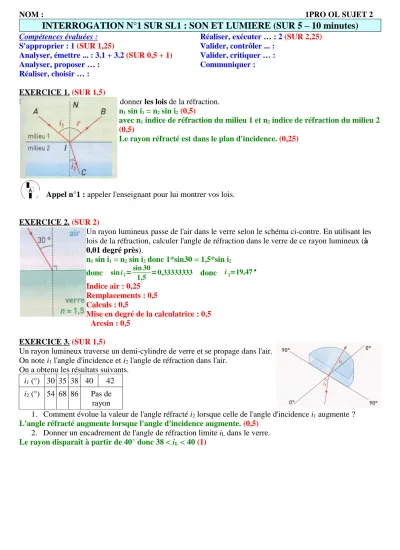

NOM : 1PRO OL SUJET 2
INTERROGATION N°1 SUR SL1 : SON ET LUMIERE (SUR 5 – 10 minutes)
Compétences évaluées : S'approprier : 1 (SUR 1,25)
Analyser, émettre ... : 3.1 + 3.2 (SUR 0,5 + 1) Analyser, proposer … :
Réaliser, choisir … :
Réaliser, exécuter … : 2 (SUR 2,25) Valider, contrôler ... :
Valider, critiquer … : Communiquer :
EXERCICE 1. (SUR 1,5)
En utilisant la figure ci-contre, donner les lois de la réfraction.
n1 sin i1 = n2 sin i2 (0,5)
avec n1 indice de réfraction du milieu 1 et n2 indice de réfraction du milieu 2 (0,5)
Le rayon réfracté est dans le plan d'incidence. (0,25)
Appel n°1 : appeler l'enseignant pour lui montrer vos lois.
EXERCICE 2. (SUR 2)
Un rayon lumineux passe de l'air dans le verre selon le schéma ci-contre. En utilisant les lois de la réfraction, calculer l'angle de réfraction dans le verre de ce rayon lumineux (à 0,01 degré près).
n1 sin i1 = n2 sin i2 donc 1*sin30 = 1,5*sin i2
donc sin i2====sin 30
1,5 ====0,33333333 donc i2====19,47 ° Indice air : 0,25
Remplacements : 0,5 Calculs : 0,5
Mise en degré de la calculatrice : 0,5 Arcsin : 0,5
EXERCICE 3. (SUR 1,5)
Un rayon lumineux traverse un demi-cylindre de verre et se propage dans l'air.
On note i1 l'angle d'incidence et i2 l'angle de réfraction dans l'air.
On a obtenu les résultats suivants.
i1 (°) 30 35 38 40 42 i2 (°) 54 68 86 Pas de rayon
1. Comment évolue la valeur de l'angle réfracté i2 lorsque celle de l'angle d'incidence i1 augmente ? L'angle réfracté augmente lorsque l'angle d'incidence augmente. (0,5)
2. Donner un encadrement de l'angle de réfraction limite iL dans le verre.
Le rayon disparaît à partir de 40° donc 38 < iL < 40 (1)
