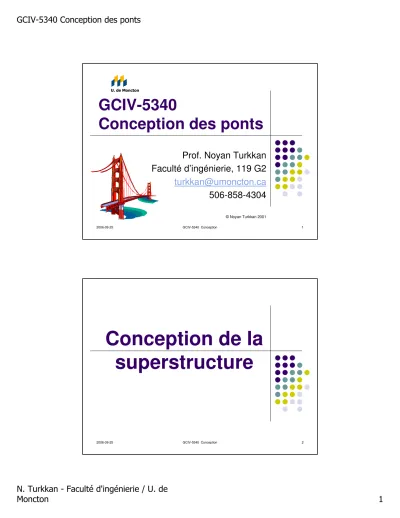

Conception de la superstructure

2006-09-25 GCIV-5340 Conception 1

GCIV-5340

Conception des ponts

Prof. Noyan Turkkan Faculté d’ingénierie, 119 G2

506-858-4304

© Noyan Turkkan 2001 U. de Moncton

Conception de la

superstructure

2006-09-25 GCIV-5340 Conception 3

Ponts en Béton armé

Types

•

Dalles

•

Poutres en Té

•

Poutres-caissons

Dalles

Économique

Travée simple jusqu’à 9m Travée continue jusqu’à 12m

2006-09-25 GCIV-5340 Conception 5

Poutres en forme de Té

Économique de 12 à 18 m S = 1.8 – 3.0 m

B = 350 – 550 mm

S S

B

Poutres-Caissons

Économique 15 – 35 m

2006-09-25 GCIV-5340 Conception 7

Règles pratiques

0.033L 0.035L

Piétons

0.055L 0.060L

Caissons

0.065L 0.070L

Té

(L+3)/30 1.2(L+3)/30

Dalles

Travée continue Travée simple

Hauteurs minimums (L en m) selon AASHTO

Ponts en béton précontraint

Pont de la Confédération

2006-09-25 GCIV-5340 Conception 9

Sections en forme de I

Caissons

2006-09-25 GCIV-5340 Conception 11

Sections standards

Dalles

B = 910 – 2440 mm H = 250 – 460 mm L = 5 - 9 m

B = 910 – 1220 mm H = 380 – 530 mm L = 7 – 15 m

Sections standards

Caissons

B = 910 – 1220 mm H = 700 – 1100 mm L = 18 m – 30 m

2006-09-25 GCIV-5340 Conception 13

Sections standards

En forme de Té

H = 1400 – 2300 mm L = 25 – 40 m

Sections standards

En forme de I

H = 900 – 1400 L = 12 – 30 m

2006-09-25 GCIV-5340 Conception 15

Sections CPCI

Sections NEBT

2006-09-25 GCIV-5340 Conception 17

Ponts en acier

Acier utilisé est normalement

• Type WT

• Acier soudable à résilience améliorée

• Bonne résilience à basse température

• Utilisé pour les ponts

• Fy= 260 ~ 480 Mpa

Économie

45 – 75 24 – 75 15 – 24 L (m) Type de poutre

2006-09-25 GCIV-5340 Conception 19

Avantages

Acier est le matériau idéal pour la construction. Qualité supérieure, homogène, isotrope, haute résistance en tension et en compression. Grande ductilité.

Rapidité de construction, coûts minimum

Poids léger, avantageux sur mauvais sols

Avantages

Profondeur minimum, avantageux pour les restrictions de gabarit

Facile à réparer

Les ponts en acier existent depuis

longtemps, des méthodes d’analyse

et de constructions sont développées

2006-09-25 GCIV-5340 Conception 21

Désavantages

Corrosion, coûts de maintenance

Corrosion, structures faibles

Types

En forme de I

Orthotropique

Poutre-caisson multiples

2006-09-25 GCIV-5340 Conception 23

Construction

Composite Non composite

Sections en forme de I

2006-09-25 GCIV-5340 Conception 25

Sections en forme de I

Sections en forme de I

2006-09-25 GCIV-5340 Conception 27

Sections en forme de I

Sections en forme de I

2006-09-25 GCIV-5340 Conception 29

Sections en forme de I

Orthotropique

2006-09-25 GCIV-5340 Conception 31

Orthotropique

Orthotropique

2006-09-25 GCIV-5340 Conception 33

Poutres-caissons multiples

Poutres-caissons
