1
TP-BAC PRO-33
EQUILIBRE D’UN SOLIDE
Nom et prénom de l’élève
OBJECTIFS - Identifier les forces qui s’exercent sur un solide.
- Mettre en évidence les conditions d’équilibre d’un solide.

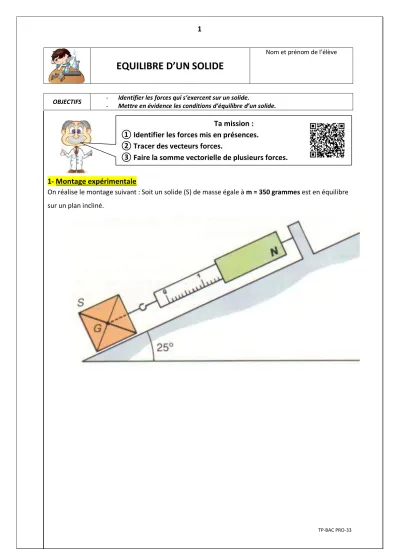

1- Montage expérimentale
On réalise le montage suivant : Soit un solide (S) de masse égale à m = 350 grammes est en équilibre sur un plan incliné.
Ta mission :
① Identifier les forces mis en présences.
② Tracer des vecteurs forces.
③ Faire la somme vectorielle de plusieurs forces.
2
TP-BAC PRO-33
2- Compte rendu
① Ce solide est soumis à 3 forces, lesquelles ?
② Calculer le poids du solide S.
③ Calculer la longueur de chaque vecteur : (Echelle : 1 cm 0,5 N). Puis représenter ses deux vecteurs forces sur l’image.
④ L’ensemble est en équilibre c'est-à-dire que :
soit
,
Réaliser la dynamique des forces en partant du point O sur le document de la page 3 et trouver la direction, le sens et l’intensité de la réaction du plan incliné :
(Echelle : 1 cm 0,5 N).
Quelles sont les caractéristiques du vecteur : ?
3
TP-BAC PRO-33
Document : Dynamique des forces.
