1
TP-BAC PRO-32
EQUILIBRE D’UN SOLIDE
Nom et prénom de l’élève
OBJECTIFS - Identifier les forces qui s’exercent sur un solide.
- Mettre en évidence les conditions d’équilibre d’un solide.
1- Montage expérimentale

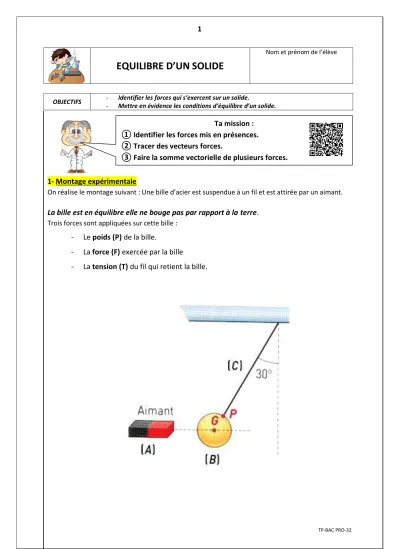

On réalise le montage suivant : Une bille d’acier est suspendue à un fil et est attirée par un aimant.
La bille est en équilibre elle ne bouge pas par rapport à la terre.
Trois forces sont appliquées sur cette bille :
- Le poids (P) de la bille.
- La force (F) exercée par la bille
- La tension (T) du fil qui retient la bille.
Ta mission :
① Identifier les forces mis en présences.
② Tracer des vecteurs forces.
③ Faire la somme vectorielle de plusieurs forces.
2
TP-BAC PRO-32
2- Compte rendu
① Compléter le tableau des caractéristiques des trois forces exercées sur cette bille.
Action (qui agit/qui subit)
Point
d’application Direction Sens Notation Intensité
40 N
25 N
47 N
② Calculer la longueur de chaque vecteur : (Echelle : 1 cm 10 N). Puis représenter ses trois vecteurs forces sur l’image.
③ Faire la somme vectorielle :
Partir du point O.
(Construire de dynamique de ces trois forces)
④ Que constate t-on ? Quelle conclusion peut- on en tirer.
