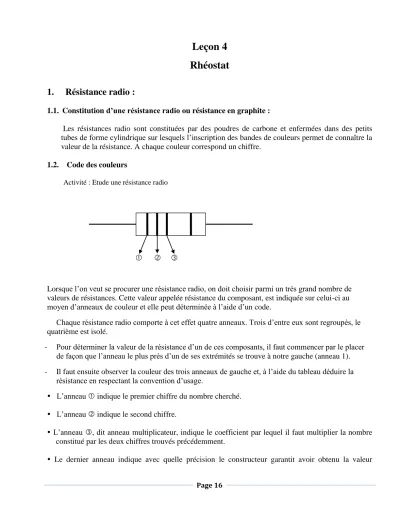

Leçon 4 Rhéostat
1. Résistance radio :
1.1. Constitution d’une résistance radio ou résistance en graphite :
Les résistances radio sont constituées par des poudres de carbone et enfermées dans des petits tubes de forme cylindrique sur lesquels l’inscription des bandes de couleurs permet de connaître la valeur de la résistance. A chaque couleur correspond un chiffre.
1.2. Code des couleurs
Activité : Etude une résistance radio
Lorsque l’on veut se procurer une résistance radio, on doit choisir parmi un très grand nombre de valeurs de résistances. Cette valeur appelée résistance du composant, est indiquée sur celui-ci au moyen d’anneaux de couleur et elle peut déterminée à l’aide d’un code.
Chaque résistance radio comporte à cet effet quatre anneaux. Trois d’entre eux sont regroupés, le quatrième est isolé.
- Pour déterminer la valeur de la résistance d’un de ces composants, il faut commencer par le placer de façon que l’anneau le plus près d’un de ses extrémités se trouve à notre gauche (anneau 1).
- Il faut ensuite observer la couleur des trois anneaux de gauche et, à l’aide du tableau déduire la résistance en respectant la convention d’usage.
L’anneau indique le premier chiffre du nombre cherché.
L’anneau indique le second chiffre.
L’anneau , dit anneau multiplicateur, indique le coefficient par lequel il faut multiplier la nombre constitué par les deux chiffres trouvés précédemment.
Le dernier anneau indique avec quelle précision le constructeur garantit avoir obtenu la valeur
Page 17 inscrite sur le composant.
Diverses possibilités sont prévues pour la valeur de la précision : 1% (marron), 2% (rouge), 5%
(or ou doré), et 10% (argent ou gris).
2. Rhéostat
Un rhéostat est un appareil constitué par le bobinage d’un fil conducteur sur un manchon isolant.
Un curseur mobile peut se déplacer sur une tige métallique et frotte sur le bobinage.
Les bornes A et B correspondent aux deux extrémités du bobinage.
La borne C est reliée au curseur.
Un rhéostat est un appareil permettant de régler l’intensité du courant électrique passant dans un circuit. Il est généralement constitué d’une résistance variable dimensionnée de manière à supporter
Couleur Anneau 1 Anneau 2 Anneau 3
Or x 0,1
Noir 0 x 1
Marron 1 1 x 10
Rouge 2 2 x 100
Orange 3 3 x 1000
Jaune 4 4 x 10000
Vert 5 5 x 100000
Bleu 6 6 x 1000000
Violet 7 7
Gris 8 8
Blanc 9 9
1er chiffre : 4 (jaune) 2ème chiffre : 7 (violet) multiplicateur x 107 (marron :1) doré: 5%
R = 47 x 101 = 470
Page 18 l’intensité maximale du courant devant la traverser.
3. Applications dans la technique :
Le rhéostat permet de faire varier le courant qui traverse le circuit. On utilise ce montage à chaque fois pour régler le volume sonore d’une chaine HIFI, l’éclat de la lampe et diminuer du courant absorbé par un moteur lors du démarrage, fourni la position d’un objet ……etc.
curseur
Rh
rhéostat à curseur
Rhéostat de réglage l’éclat de la lampe Rhéostat de réglage la variation du compteur à essence d’un véhicule
On utilise aussi le rhéostat de réglage dans certains appareils de mesure comme l’ohmmètre.
