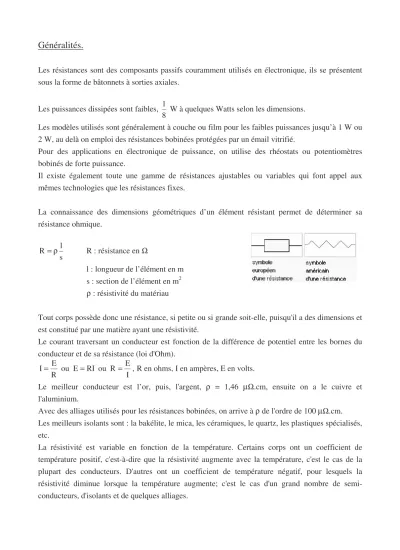

Généralités.
Les résistances sont des composants passifs couramment utilisés en électronique, ils se présentent sous la forme de bâtonnets à sorties axiales.
Les puissances dissipées sont faibles, 8
1 W à quelques Watts selon les dimensions.
Les modèles utilisés sont généralement à couche ou film pour les faibles puissances jusqu’à 1 W ou 2 W, au delà on emploi des résistances bobinées protégées par un émail vitrifié.
Pour des applications en électronique de puissance, on utilise des rhéostats ou potentiomètres bobinés de forte puissance.
Il existe également toute une gamme de résistances ajustables ou variables qui font appel aux mêmes technologies que les résistances fixes.
La connaissance des dimensions géométriques d’un élément résistant permet de déterminer sa résistance ohmique.
s
R=ρl R : résistance en Ω
l : longueur de l’élément en m s : section de l’élément en m2 ρ : résistivité du matériau
Tout corps possède donc une résistance, si petite ou si grande soit-elle, puisqu'il a des dimensions et est constitué par une matière ayant une résistivité.
Le courant traversant un conducteur est fonction de la différence de potentiel entre les bornes du conducteur et de sa résistance (loi d'Ohm).
I R E ou RI E ou R
I= E = = , R en ohms, I en ampères, E en volts.
Le meilleur conducteur est l’or, puis, l'argent, ρ = 1,46 µΩ.cm, ensuite on a le cuivre et l'aluminium.
Avec des alliages utilisés pour les résistances bobinées, on arrive à ρ de l'ordre de 100 µΩ.cm.
Les meilleurs isolants sont : la bakélite, le mica, les céramiques, le quartz, les plastiques spécialisés, etc.
La résistivité est variable en fonction de la température. Certains corps ont un coefficient de température positif, c'est-à-dire que la résistivité augmente avec la température, c'est le cas de la plupart des conducteurs. D'autres ont un coefficient de température négatif, pour lesquels la résistivité diminue lorsque la température augmente; c'est le cas d'un grand nombre de semi- conducteurs, d'isolants et de quelques alliages.
