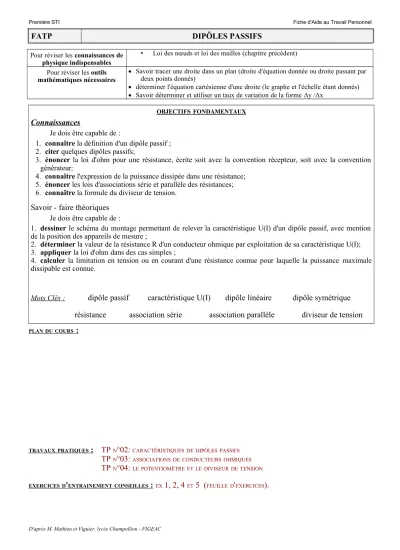

Première STI Fiche d'Aide au Travail Personnel
FATP DIPÔLES PASSIFS
Pour réviser les connaissances de physique indispensables
• Loi des nœuds et loi des mailles (chapitre précédent) Pour réviser les outils
mathématiques nécessaires
Savoir tracer une droite dans un plan (droite d'équation donnée ou droite passant par deux points donnés)
déterminer l'équation cartésienne d'une droite (le graphe et l'échelle étant donnés)
Savoir déterminer et utiliser un taux de variation de la forme Δy /Δx OBJECTIFSFONDAMENTAUX
Connaissances
Je dois être capable de :
1. connaître la définition d'un dipôle passif ; 2. citer quelques dipôles passifs;
3. énoncer la loi d'ohm pour une résistance, écrite soit avec la convention récepteur, soit avec la convention générateur;
4. connaître l'expression de la puissance dissipée dans une résistance;
5. énoncer les lois d'associations série et parallèle des résistances;
6. connaître la formule du diviseur de tension.
Savoir - faire théoriques
Je dois être capable de :1. dessiner le schéma du montage permettant de relever la caractéristique U(I) d'un dipôle passif, avec mention de la position des appareils de mesure ;
2. déterminer la valeur de la résistance R d'un conducteur ohmique par exploitation de sa caractéristique U(I);
3. appliquer la loi d'ohm dans des cas simples ;
4. calculer la limitation en tension ou en courant d'une résistance connue pour laquelle la puissance maximale dissipable est connue.
Mots Clés :
dipôle passif caractéristique U(I) dipôle linéaire dipôle symétrique résistance association série association parallèle diviseur de tension
PLANDUCOURS
:
TRAVAUXPRATIQUES
: TP
N°02:
CARACTÉRISTIQUESDEDIPÔLESPASSIFSTP
N°03:
ASSOCIATIONSDECONDUCTEURSOHMIQUESTP
N°04:
LEPOTENTIOMÈTREETLEDIVISEURDETENSION EXERCICESD'
ENTRAINEMENTCONSEILLES:
EX1, 2, 4
ET5 (
FEUILLED'
EXERCICES).
D'après M. Mathieu et Viguier, lycée Champollion - FIGEAC
