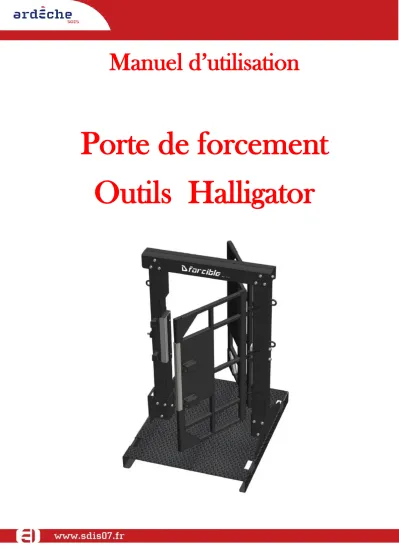

Manuel d’utilisation
Porte de forcement
Outils Halligator
RAPPELS sur les ouvertures de porte
Attention aux informations erronées données par les intervenants par rapport aux dégâts occasionnés lors d’ouverture de portes.
Ils ne doivent pas s’avancer sur la prise en charge des frais liés à ces dégâts.
Le SDIS (ou son assureur) ne paie pas les réparations (sauf erreur du service comme une erreur dans l’adresse par exemple).
Les assurances habitation des particuliers ne prennent pas forcément en charge ces frais non plus.
Les contrats de particulier garantissent les bris de glaces... accidentels ou liés à du vandalisme... Or un SP qui casse une vitre pour entrer, n’est ni un accident et encore moins du vandalisme. Seul certains contrats peuvent couvrir le bris de glaces toutes causes (y compris en cas d’action des secours, ce n’est pas le cas de tous).
De la même façon, les détériorations immobilières ne sont prises en compte qu’en cas de vol ou de tentative de vol... et pas en cas d’action des secours.
En général, l’action des secours est accordée en cas de dégâts des eaux ou d’incendie...
Il faut réellement accorder beaucoup d’importance à la reconnaissance et surtout inviter les sapeurs- pompiers à agir avec bon sens pour causer le moins de dégâts possible.
Avant de forcer une porte, vérifier si elle est réellement fermée !
Outils Halligator
L’Halligator est un outil de forcement d’accès permettant le forçage des ouvrants, permettant à un binôme d’ouvrir rapidement de nombreux types de porte.
Son utilisation impose le port de la tenue de feu complète :
Casque F1 avec lunettes baissées
Port de gants
Il est composé de 2 parties : la barre Halligator + la Hache
La barre Halligator
Mesure 90 cm pour 5 kg
Possède 3 têtes : la lame, la pointe, la fourche
Lame (l’herminette) Fourche (la fourchette) Pic (la pointe)
La Masse
Mesure 85 cm pour 4 kg
Possède une tête plate (marteau)
Effraction d’une porte
Porte à battant poussant (vers l’intérieur)
Porte à battant tirant (vers l’extérieur)
Porte avec barre Anti panique
Méthodes Verrous / charnières / Cadenas
Utilisation diverses
Méthodologie commune à l’ensemble des techniques :
ECARTER - ENGAGER - FORCER
1. Observer et repérer le sens d’ouverture, les points de fermeture et la résistance de l’ouvrant.
2. Choisir la tête à engager: lame, pointe ou fourche.
3. Frapper sur l’outil sur l’ordre FRAPPE et arrêter sur l’ordre STOP.
4. L’engagement de la tête se fait avec des petits coups de faible intensité, mais rapides.
Puis augmenter la force des coups.
Lors de l’engagement en force de l’outil entre le cadre et la porte, il faut toujours engager l’outil 10 à 15 cm au-dessus ou au-dessous de la serrure, ou entre 2 verrous.
Contrôler l'ouverture soudaine de la porte, soit en tenant la poignée avec la main, soit avec une sangle.
Fonction de marteau
Elle permet de faire pénétrer la barre Halligator entre la porte et le cadre.
Surface d’appui
Elle permet d’augmenter la surface d’appui.
Surface d’appui
Elle permet de créer une surface d’appui.
Cale porte / Ascenseur Horizontale.
Cale porte / Ascenseur Verticale.
Utilisation de la masse
Engagé l’outil entre la porte et le cadre
Règle des 10 à 15 cm en dessus / dessous de la serrure Engageable par 3 cotés : Lame, Pointe, Fourche
Porte à battant
« Poussant »Option 1 : avec la LAME
ECARTER + ENGAGER la lame
Le chef insert la lame entre le cadre et la porte au- dessus ou dessous de la serrure.
L’équipier frappe sur l’outil sur ordre o Jusqu’en butée de la lame o Voir entièrement si possible
L’orientation de l’outil permettra de rentrer en profondeur
Une légère action haut / bas sur l’outil facilitera l’entrée de la lame entre le cadre et la porte.
FORCER
Contrôler l'ouverture soudaine de la porte, soit en tenant la poignée avec la main, soit avec une sangle.
Utilisation de l’ Halligator
Option 2 : la FOURCHE
ECARTER + ENGAGER la Fourche
Le chef insert la fourche entre le cadre et la porte au-dessus ou dessous de la serrure.
L’équipier frappe sur l’outil sur ordre o Jusqu’en buté de la fourche o Voir entièrement si possible
L’orientation de l’outil permettra de rentrer en profondeur
Une légère action haut / bas sur l’outil facilitera l’entrée de la fourche entre le cadre et la porte.
FORCER
Contrôler l'ouverture soudaine de la porte, soit en tenant la poignée avec la main, soit avec une sangle.
Option 3 : le PIC
ECARTER + ENGAGER le PIC Soit :
Le chef insert le PIC entre le cadre et la porte au- dessus ou dessous de la serrure.
L’équipier frappe sur l’outil sur ordre o Jusqu’en rentré complète du PIC Soit :
Le chef plante le PIC dans le bâti de la porte.
L’équipier frappe sur l’outil sur ordre
FORCER
Porte à battant
« Tirant »Utilisation de la LAME ou FOURCHE identique
ECARTER + ENGAGER la lame / Fourche
Le chef insert la lame entre le cadre et la porte au- dessus ou dessous de la serrure.
L’équipier frappe sur l’outil sur ordre o Insertion complète si possible
L’orientation de l’outil permettra de rentrer en profondeur
FORCER
Il est possible d’ouvrir une porte démunie de poignée à l’extérieur, équipée d’une barre anti-panique.
La durée de l’effraction est conditionnée par l’épaisseur de la porte et ses matériaux.
Réglementairement : les barres anti-paniques sont placées à environ 1m du sol.
La coordination et la communication doivent être parfaites
Le 1er tient la barre Halligator et contrôle la manoeuvre.
Le 2ème frappe (sur ordre) à la masse sur la barre Halligator perpendiculairement à la lame.
Il adopte la meilleure position (debout, accroupi ou à genoux)
1. Réaliser un trou au milieu de la porte avec le PIC (Une hauteur de barre Halligator + 20 cm)
2. Agrandir le trou avec la LAME
3. Engager la fourche en frappant avec la masse.
4. Relever l’Halligator pour actionner la barre anti-panique.
5. Ouvrir la porte
Ouverture de porte Anti-panique
Halligator
Ouverture de Verrous
o Arrachement du barillet (Action du PIC)
o Arrachement de la serrure (Action de la FOURCHE)
Ouverture des cadenas avec PIC ou FOURCHE
Arrachement de Charnières avec la FOURCHE :
Méthode Verrous / Charnières / Cadena s
ENTRETIEN
Inspecter et nettoyer régulièrement les outils
S’ils sont endommagés, ils devront être retirés du service.
Enlever les saletés et les traces de rouille avec de la laine d'acier ou de la toile émeri.
Utiliser une lime à métaux pour maintenir le tranchant.
Accentuer les bords et enlever toutes les bavures avec une lime.
Ne pas gardez le tranchant de la lame trop fin car cela peut blesser.
