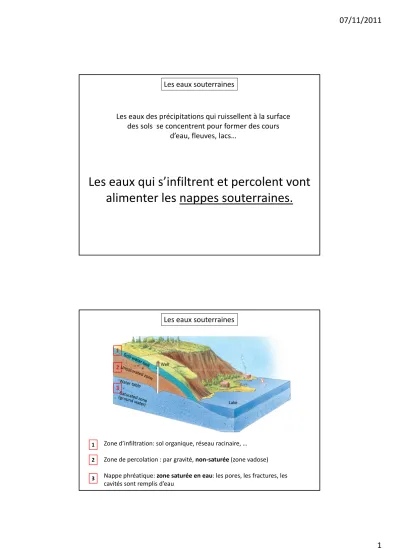

Les eaux des précipitations qui ruissellent à la surface des sols se concentrent pour former des cours
d’eau fleuves lacs
Les eaux qui s’infiltrent et percolent vont
li t l t i
d’eau, fleuves, lacs…
alimenter les nappes souterraines.
1 2
Les eaux souterraines
3
1 Zone d’infiltration: sol organique, réseau racinaire, … Zone de percolation : par gravité, non‐saturée(zone vadose) Nappe phréatique: zone saturée en eau: les pores, les fractures, les cavités sont remplis d’eau
2 3
La porosité
La perméabilité
http://www2.ggl.ulaval.ca/personnel/bourque/s3/eau.ds.roches.html
Sable et gravier ≠ argile et ll compact avec matrice argileuse
La nappe phréatique
Niveau haut (période humide)
eau eau
Les eaux souterraines
• Les eaux souterraines sont contenues dans les pores et les fractures des roches
Niveau bas (période sèche)
Niveau moyen
Cours d’e Cours d’e
des roches.
•Niveau de la nappe relié au niveau des cours d’eau, à la granulométrie des sédiments et à la structure de la roche en place.
•Période de sécheresse: baisse de la nappe phréatique.
•Période humide: hausse (recharge) de la nappe phréatique.
La nappe phréatique
Nappe phréatique dans des sables et graviers.
La nappe phréatique Les eaux souterraines
Relation entre la nappe phréatique et les cours d’eau selon le climat (humide ou aride)
•Formation d’un cône de Le pompage à partir d’un puits de surface
Formation d un cône de dépression.
•Abaissement du niveau piézométrique de la nappe.
•La vitesse de déplacement de l’eau dans les nappes (et de pp ( recharge) est de l’ordre de quelques centimètres par jour.
•Surexploitation/ subsidence.
Zone saturée
Contamination d’une nappe phréatique Les eaux souterraines
•Enfouissement/disposition sur matériaux poreux (sable, gravier) ou roche fracturée: dispersion des contaminants sur de grandes surfaces (+cours d’eau)
•Nécessité d’enfouissement/disposition sur matériaux imperméables et homogènes: couche d’argile épaisse.
Relation entre eau douce et eau salée souterraines
Eau douce
Eau salée
En bord de mer (plaine littorale), sur une île ou une
péninsule, l’eau de mer, salée, s’infiltre parfois sur de grandes distances, sous les terres émergées. Les différences de densité font que les eaux douces « flottent » sur les eaux salées.
Relation entre eau douce et eau salée souterraines
•En zone côtière, les eaux salées (plus denses) s’infiltrent à l’intérieur des
t l d
Les eaux souterraines
Relation entre eau douce et eau salée souterraines
terres sous les eaux douces.
•Pompage des eaux douces: cône de dépression ; en réaction, pour rééquilibrer les masses de densité différente: formation d’un cône inverse.
•Abaissement du niveau de la nappe d’eau douce et remontée de l’eau salée
; le puits pompe désormais de l’eau salée.
http://www2.ggl.ulaval.ca/personnel/bourque/s3/eaux.souterraines.html
La nappe phréatique
Nappe perchée
Shale (aquiclude) Source
Nappe perchée, nappe phréatique, sources
Source Nappe principale
Principe d’une nappe artésienne /puits artésien Les eaux souterraines
Aquifère : formation géologique suffisamment poreuse et perméable pour stocker et fournir une quantité d’eau significative.
Aquiclude: formation géologique imperméable jouant un rôle de barrière pour les eaux qui percolent.
