Objectifs :
Connaître les différents traits et leur utilisation ;
Effectuer une perspective cavalière et une projection orthogonale ;
Connaître les étapes d’un projet technique.

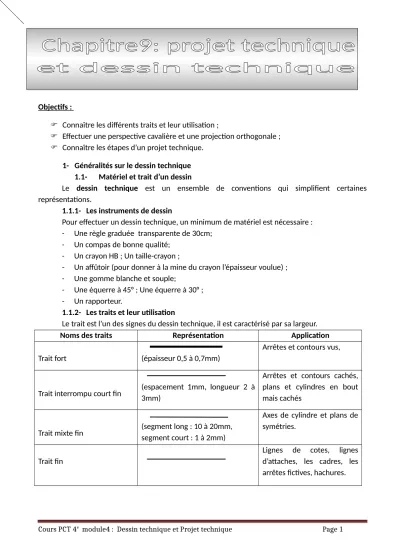

1- Généralités sur le dessin technique 1.1- Matériel et trait d’un dessin
Le dessin technique est un ensemble de conventions qui simplifient certaines représentations.
1.1.1- Les instruments de dessin
Pour effectuer un dessin technique, un minimum de matériel est nécessaire : - Une règle graduée transparente de 30cm;
- Un compas de bonne qualité;
- Un crayon HB ; Un taille-crayon ;
- Un affûtoir (pour donner à la mine du crayon l’épaisseur voulue) ; - Une gomme blanche et souple;
- Une équerre à 45° ; Une équerre à 30° ; - Un rapporteur.
1.1.2- Les traits et leur utilisation
Le trait est l’un des signes du dessin technique, il est caractérisé par sa largeur.
Noms des traits Représentation Application
Trait fort (épaisseur 0,5 à 0,7mm)
Arrêtes et contours vus,
Trait interrompu court fin (espacement 1mm, longueur 2 à 3mm)
Arrêtes et contours cachés, plans et cylindres en bout mais cachés
Trait mixte fin (segment long : 10 à 20mm, segment court : 1 à 2mm)
Axes de cylindre et plans de symétries.
Trait fin
Lignes de cotes, lignes d’attaches, les cadres, les arrêtes fictives, hachures.
840mm
1188mm A0
A1
A2
A3
A4
A4 Trait continu fin en zigzags à
main levée ou aux instruments
Les limites des vues partielles, les coupes partielles.
Remarque :
- Si un trait fort et un autre trait se superposent, seul le trait fort est tracé.
- Si un trait interrompu court fin et un trait continu fin ou mixte fin se superposent, seul le trait interrompu court fin est tracé.
1.2- Les formats
Le format d’un dessin sont les dimensions du papier sur lequel le dessin est exécuté.
Formats Dimension (mm x mm)
A0 840 x 1188
A1 840 x 594
A2 420 x 594
A3 420 x 297
A4 210 x 297
Remarque : le format plus utilisé est le format A4.
Présentation d’un format.
ECHELLE
NOM ET PRENOM N°
CLASSE TITRE DATE
ETABLISSEMENT
6 6
3
90 50
50mm 40mm
Cartouche 10
1-3- Présentation d’un format.
Le cadre intérieur: c’est un tracé en trait de largeur 0,5mm, à10mm du bord de la feuille. Le cadre limite la zone utilisable par le dessinateur.
Le cartouche : situé à l’intérieur du cadre intérieur, il contient toutes les données nécessaires à l’identification et au classement du document. Son contour est en trait fort.
Représentation du cartouche d’inscription :
Allure générale :
1-4- L’échelle d’un dessin
L’échelle d’un dessin noté E, est le nombre par le quel il faut multiplier les dimensions réelles d’un objet pour avoir les dimensions du dessin.
Ainsi, si L représente la dimension réelle de l’objet et l la dimension du dessin, alors : l=L × E .
Exercice : une règle de longueur réelle de 300mm est représentée à l’échelle E=1
2 , quelle est sa longueur sur le dessin ? solution : l=300×1=150mm .
Il existe trois types d’échelle :
- L’échelle d’agrandissement : Sa valeur est supérieure à 1.Elle est utilisé lorsque les dimensions de l’objet à représenter sont petites. Exemples : 50/1 ; 20/1 ; 5/1 : 2,5/1.
- L’échelle vraie grandeur : c’est l’échelle 1/1. Elle est utilisée pour représenter les dimensions exactes de l’objet.
- L’échelle de réduction : Sa valeur est inférieure à 1. Elle est utilisée lorsque les dimensions de l’objet à représenter sont très grandes. Ex : 1/2 ; 1/10 ; 1/20 ; 1/50.
N.B. : L’échelle affecte toutes les dimensions d’un objet mais sauf les angles.
Exemple : Si l’on veut représenter un objet donc l’arrête mesure 50mm incliné de 45° à l’échelle 2/1, la longueur de l’arrête à représenter sera 50x2/1 = 100mm et elle sera incliné d’un angle de 45°
1.6- L’écriture bâton.
L’écriture bâton permet d’assurer une bonne présentation des documents avec une lisibilité parfaite. Elle se fait avec l’ancre noir ou avec des crayons feutres, après construction des caractères au crayon ordinaire.
Pour une bonne réalisation de l’écriture bâton, certaines règles doivent êtres connues : - L’écriture bâton est composée de bâton et de rond et doit être réalisée à main levée.
- Si h représente la hauteur des majuscules ou des minuscules avec jambe, le corps c des minuscules est donné par la relation c =0,63h. (a, c, e, u).
- En général, la largeur des lettres est égale à leur demi-hauteur exception faite à (I, M, W).
- L’intervalle entre deux lettres dans n mot doit être sensiblement égal à 2fois l’épaisseur du trait.
- Enter deux mots, l’intervalle doit permettre d’y inscrire une lettre.
A B C D E FG H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z.
0 1 2 3 4 5 6 7 8 9.
Remarque :
- On ne doit pas placer un caractère majuscule au milieu d’un mot écrit en caractères minuscules et inversement. Ex : JAMaiS (ceci ne se fait pas).
- Les caractères minuscules prennent les accents. Ex : i, j. Les caractères majuscules peuvent prendre les accents sauf les lettres I et J qui ne prennent pas de point, et exceptionnellement, le i majuscule (I) peut prendre un tréma ou un accent circonflexe.
- La largeur des chiffres est égale à la moitié de la hauteur exception au chiffre1. la barre oblique du 7 tombe au milieu de la largeur du chiffre.
Exercice : Ecrire en écriture bâton : j’aime le cours de physique.
1.7- Eléments de cotation
1.7.1- Introduction et définition
30
La cotation est l’opération qui consiste à inscrire les dimensions réelles d’un objet sur un dessin.
- Les lignes d’attaches : Ce sont des traits fins tracés aux extrémités des segments à coter et perpendiculairement à ceux-ci ;
- Les lignes de cotes : Ce sont des lignes en traits fins tracés à 8mm environ du dessin, elles sont parallèle et ont même longueur que le segment à coter.
- Les flèches : Elles se placent aux extrémités de la ligne de cote.
- La cote : C’est le chiffre en écriture bâton indiquant les dimensions réelles en mm de la pièce.
Elle se place à 1mm au dessus de la ligne de cote et au milieu de celle-ci.
Exemple :
- Deux lignes de cotes ne doivent jamais se couper ;
- Une ligne d’attache ne doit jamais couper une ligne de cote ; - La ligne de dessin ne sert jamais de ligne de cote ;
- Dans certains cas une ligne du dessin peut servir de ligne d’attache ;
- La cotation d’un chanfrein se fait en indiquant l’angle d’une part et sa longueur d’autre part exception fait au chanfrein de 45° qui est coté tel que 10x45° ou 10 à 45° ;
- Lorsque les dimensions sont réduites, on peut remplacer une double flèche par un point ;
