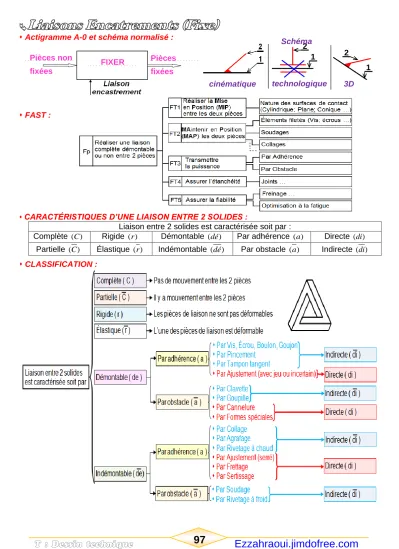

Actigramme A-0 et schéma normalisé :
FAST :
CARACTÉRISTIQUES D’UNE LIAISON ENTRE 2 SOLIDES :
Liaison entre 2 solides est caractérisée soit par :
Complète ( )C Rigide ( )r Démontable (dé) Par adhérence ( )a Directe ( )di Partielle ( )C Élastique ( )r Indémontable (dé) Par obstacle ( )a Indirecte ( )di
CLASSIFICATION :
2
1 2
1 Schéma
cinématique technologique 3D Pièces non
fixées
Pièces fixées FIXER
SOLUTIONS CONSTRUCTIVES POUR RÉALISER UNE LIAISON COMPLÈTE :
LIAISONS COMPLÈTES DÉMONTABLE :
- Liaisons complètes démontables par adhérence :
Les deux solides sont serrés fortement l’un contre l’autre, le plus souvent par des éléments filetés.
Une liaison effectuée avec une vis, boulon ou goujon est considérée obtenue par adhérence indirecte.
- Symboles des têtes des vis :
. . . . . . . . . . . .
Tête Hexagonale H
Tête Cylindrique à Hexagonale Creux CHC Tête carrée :
(quatre côtés) Q
Tête Fraisée plate - Fendue FS Tête Cylindrique
Fendue CS
Tête Fraisée Bombée- Fendue FBS
. . . . . . . . . . . .
Tête Cylindrique Large Fendue CLS
Tête Fraisée plate Hexagonale Creux FHC
- Exemple de la liaison complète démontable par adhérence : Par vis d'assemblage
Par pincement
Par emmanchement conique
Surfaces assurant la MIP entre 1 et 2
éléments assurant la MAP entre 1 et 2
Plane Vis H 3
Caractéristiques de la liaison
Surfaces assurant la MIP entre 1 et 2
éléments assurant la MAP entre 1 et 2
Caractéristiques de la liaison Cylindrique - Vis CHc 3
- Boulon H 3+4
Surfaces assurant la MIP entre 1 et 2
éléments assurant la MAP entre 1 et 2
Caractéristiques de la liaison Conique Écrou 3 + Rondelle 4
FBS CS H FHC
CHc CLS FS Q
- Liaisons complètes démontables par obstacle : Par goupille
Par goupille
Surfaces assurant la MIP entre 1 et 2
éléments assurant la MAP entre 1 et 2
Caractéristiques de la liaison Cylindrique Goupille cylindrique 3
Goupille est utilisé en générale pour éliminer la rotation et la translation (et par fois assurer le centrage) se monte dans un trou.
Surfaces assurant la MIP entre 1 et 2
éléments assurant la MAP entre 1 et 2
Caractéristiques de la liaison Cylindrique Goupille élastique 3
1 3 2
Coupe
locale
Par clavette
Par clavette
Par clavette
Surfaces assurant la MIP entre 1 et 2
éléments assurant la MAP entre 1 et 2
Caractéristiques de la liaison Cylindrique +
Plane
Vis H 4 + Rondelle Plate 5 + Clavette // 3
Surfaces assurant la MIP entre 1 et 2
éléments assurant la MAP entre 1 et 2
Caractéristiques de la liaison Conique
Écrou H 4 + Rondelle Grower 5 + Rondelle Plate 6 + Clavette disque 3
Clavette est utilisé en générale pour éliminer la rotation et se monte dans une rainure.
Surfaces assurant la MIP entre 1 et 2
éléments assurant la MAP entre 1 et 2 Cylindrique +
Plane
Circlips 4 + Clavette // 3 Caractéristiques
de la liaison
Par cannelures
Par des formes spéciales
Surfaces assurant la MIP entre 1 et 2
éléments assurant la MAP entre 1 et 2 Cylindrique +
Plane
Circlips 3 + Cannelures Caractéristiques
de la liaison
Surfaces assurant la MIP entre 1 et 2
éléments assurant la MAP entre 1 et 2
Caractéristiques de la liaison Plane Écrou H 3 +
Rondelle Plate 4
LIAISONS COMPLÈTES INDÉMONTABLE (PERMANENTES) :
Le démontage est impossible sans détérioration des pièces, mais son coût est moins élevé.
- Exemple de la liaison complète indémontable : Frettage :
Cela consiste à modifier les dimensions des pièces avant leur assemblage, par variation de leur température. Il existe 3 possibilités :
Le frettage par contraction du contenu (arbre, porte ...)
Le frettage par dilatation du contenant (alésage, cadre …)
Le frettage par combinaison des deux cas précédents.
Emmanchement forcé :
Rivetage :
Une liaison effectuée avec rivetage à froid est considérée obtenue par obstacle indirecte.
MIP entre 1 et 2 Cylindrique MAP entre 1 et 2
Frettage
MIP entre 1 et 2 Cylindrique+ Plane
MAP entre 1 et 2 Frettage
MIP entre 1 et 2 Cylindrique MAP entre 1 et 2
Emmanchement forcé
MIP entre 1 et 2 Plane MAP entre 1 et 2
Rivetage
Soudage :
Une liaison effectuée par soudure est considérée obtenue par obstacle indirecte.
Collage :
Sertissage :
Il consiste à assembler de façon étanche 2 pièces par déformation.
EX : Assemblage de tôles par pliage Sertissage des boites de conserve Capsule des bouteilles
Une liaison effectuée par sertissage est considérée obtenue par adhérence directe.
Agrafage :
Une liaison effectuée par agrafage est considérée obtenue par adhérence indirecte.
Insertion au moulage :
Ex : Moulage du manche plastique sur la lame d’un tournevis en acier.
Une liaison effectuée par moulage est considérée obtenue par adhérence directe.
MIP entre 1 et 2 Plane MAP entre 1 et 2
Soudage
MIP entre 1 et 2 Cylindrique 4/1 et 4/2 Cylindrique + plane 5/1
MAP entre 1 et 2 Collage
