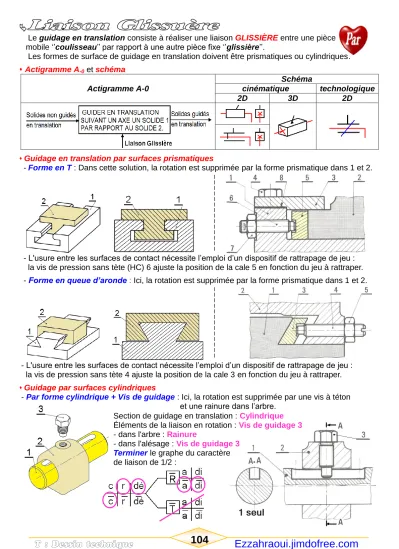

Le guidage en translation consiste à réaliser une liaison GLISSIÈRE entre une pièce mobile ‘’coulisseau’’ par rapport à une autre pièce fixe ‘’glissière’’.
Les formes de surface de guidage en translation doivent être prismatiques ou cylindriques.
Actigramme A-0 et schéma
Actigramme A-0
Schéma
cinématique technologique
2D 3D 2D
Guidage en translation par surfaces prismatiques
- Forme en T : Dans cette solution, la rotation est supprimée par la forme prismatique dans 1 et 2.
- L'usure entre les surfaces de contact nécessite l’emploi d’un dispositif de rattrapage de jeu : la vis de pression sans tète (HC) 6 ajuste la position de la cale 5 en fonction du jeu à rattraper.
- Forme en queue d’aronde : Ici, la rotation est supprimée par la forme prismatique dans 1 et 2.
- L'usure entre les surfaces de contact nécessite l’emploi d’un dispositif de rattrapage de jeu : la vis de pression sans tète 4 ajuste la position de la cale 3 en fonction du jeu à rattraper.
Guidage par surfaces cylindriques
- Par forme cylindrique + Vis de guidage : Ici, la rotation est supprimée par une vis à téton et une rainure dans l’arbre.
Section de guidage en translation : Cylindrique Éléments de la liaison en rotation : Vis de guidage 3 - dans l'arbre : Rainure
- dans l'alésage : Vis de guidage 3 Terminer le graphe du caractère de liaison de 1/2 :
T : Dessin technique 105 Ezzahraoui.jimdofree.com
- Par forme cylindrique + tenon :
- Par forme cylindrique + clavette :
- Par cannelures :
Section de guidage en translation : Cylindrique Éléments de la liaison en rotation : Tenon 3 - dans l'arbre : Rainure
- dans l'alésage : Fonte
Terminer le graphe du caractère de liaison de 1/2 :
Section de guidage en translation : Cylindrique Éléments de la liaison en rotation : Clavette - dans l'arbre : Rainure
- dans l'alésage : Rainure
Terminer le graphe du caractère de liaison de 1/2 :
Section de guidage en translation : Cylindrique Éléments de la liaison en rotation : Cannelures - dans l'arbre : Cannelures extérieurs
- dans l'alésage : Cannelures intérieurs
Terminer le graphe du caractère de liaison de 1/2 :
T : Dessin technique 106 Ezzahraoui.jimdofree.com
- Deux liaisons pivot glissant : Les 2 liaisons pivot glissant en parallèle suppriment la rotation.
Guidage par cages à éléments roulants : L’utilisation de ces cages est souvent associée à une forme de guidage (queue d’aronde, T, etc.). Ces cages contiennent des éléments roulants (billes, rouleaux, etc.).
La position des éléments roulants
Par des rouleaux Par des billes Par des galets
