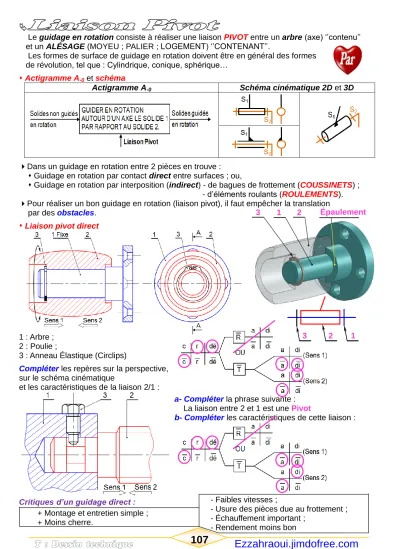

T : Dessin technique 107 Ezzahraoui.jimdofree.com
Le guidage en rotation consiste à réaliser une liaison PIVOT entre un arbre (axe) ‘’contenu’’
et un ALÉSAGE (MOYEU ; PALIER ; LOGEMENT) ‘’CONTENANT’’.
Les formes de surface de guidage en rotation doivent être en général des formes de révolution, tel que : Cylindrique, conique, sphérique…
Actigramme A-0 et schéma
Actigramme A-0 Schéma cinématique 2D et 3D
Dans un guidage en rotation entre 2 pièces en trouve : Guidage en rotation par contact direct entre surfaces ; ou,
Guidage en rotation par interposition (indirect) - de bagues de frottement (COUSSINETS) ; - d’éléments roulants (ROULEMENTS).
Pour réaliser un bon guidage en rotation (liaison pivot), il faut empêcher la translation par des obstacles.
Liaison pivot direct
1 : Arbre ; 2 : Poulie ;
3 : Anneau Élastique (Circlips)
Compléter les repères sur la perspective, sur le schéma cinématique
et les caractéristiques de la liaison 2/1 :
Critiques d’un guidage direct :
a- Compléter la phrase suivante : La liaison entre 2 et 1 est une Pivot
b- Compléter les caractéristiques de cette liaison :
+ Montage et entretien simple ; + Moins cherre.
- Faibles vitesses ;
- Usure des pièces due au frottement ; - Échauffement important ;
- Rendement moins bon
3 1 2 Épaulement
3 2 1
T : Dessin technique 108 Ezzahraoui.jimdofree.com
Palier indirecte (avec glissement) (palier lisse ou palier à coussinet)
L’interposition de bagues de frottement (coussinets) entre les pièces qui font l’objet d’un guidage en rotation permet d’atteindre des performances bien supérieures à celles obtenues avec
un contact direct entre surfaces : Faciliter la rotation et/ou la translation ; Réduction du coefficient de frottement ;
Un coussinet est une bague en bronze (Cu + Sn de 4 à 22%), avec ou sans collerette (Épaulement), monté serrer dans l’ALÉSAGE et glissant dans l’arbre, dans le cas d’un guidage en rotation d’un arbre / à un ALÉSAGE fixe.
Remarque :
Il y a d’autres types des coussinets autolubrifiants qui sont obtenus à partir d’un métal fritté (poudre comprimée et chauffée) et absorbent jusqu'à 30 % de leur volume en huile.
Ils sont imprégnés d’huile jusqu’à saturation, ou chargés de lubrifiant solide.
Sous l’effet de la rotation de l’arbre et de l’élévation de la température, l’huile est aspirée et assure une excellente lubrification.
À l’arrêt de l’arbre, du fait de la porosité (perméabilité) du coussinet, le lubrifiant reprend sa place.
Avantage des coussinets autolubrifiants :
Suppression des graisseurs et frais d'entretien ;
Graissage hydrodynamique en permanence pendant la rotation ;
Fonctionnement silencieux ;
Le frittage permet de réaliser des coussinets avec des tolérances serrées à des prix inférieurs à ceux obtenus en métal coulé et décolleté.
Exemple : Guidage en rotation de 11/16. Répondre aux questions :
Type de coussinet (28) : Coussinet épaulée Graphe de mouvement : Type d’Ajustement entre 28/16 : Serré
Type d’Ajustement entre 28/11 : Avec jeu
Bague simple Bague épaulée
28 R T 11
R T 28
16 R T R T
11 16 13
T : Dessin technique 109 Ezzahraoui.jimdofree.com
Palier indirecteavec roulement :
a- Principe de l’emploi des roulements : Pour déplacer un bloc de pierre, on peut, au lieu de faire glisser sur le sol, le monter sur des rouleaux, on aura donc une facilité de déplacement, de même, pour faire tourner un arbre dans un logement fixe, on peut intercaler des éléments rouleaux pour faire faciliter la rotation de l’arbre dans l’ALÉSAGE.
b- Constitution d’un roulement :
1 : Bague extérieure : Elle se positionne dans l’ALÉSAGE (ou MOYEU).
2 : Bague intérieure : Elle s’ajuste sur l’arbre (ou l’axe).
3 : Éléments roulants : Billes, rouleaux (cylindrique ; conique ; sphérique), ou aiguilles qui roulent sur les chemins des deux bagues.
4 : Cage : Elle maintient les éléments roulants à intervalles réguliers.
Remarque : Les éléments de roulement sont en acier de grand dureté réalisés souvent par matriçage puis ils subissent une rectification et un polissage ; même chose pour les bagues, qui sont de grande dureté.
Pour les cages, elles sont souvent en laiton (Cu + Zn de 6 à 42%) ou en matière plastique.
Roulement à une rangée de billes à contact radial ;
type BC
T : Dessin technique 110 Ezzahraoui.jimdofree.com
c- Les différents types de roulements :
À contactes ponctuels À contacts linéiques
Roulements à billes Roulements à rouleaux Roulements à aiguilles
d- Désignation des roulements :
Exemple de désignation : 40 BC 02 PP.
40 BC 02 PP.
Dimensions (en mm) de quelque roulement type BC :
BC : Roulement à une rangée de billes à contact radial BT : Roulement à une rangée de billes à contact oblique BS : Roulement à rotule sur deux rangées de billes
BS-K : Roulement à rotule sur deux rangées de billes à alésage conique BE : Roulement à deux rangées de billes à contact oblique
RN : Roulement à rouleaux cylindriques à bague extérieure sans épaulement RU : Roulement à rouleaux cylindriques à bague intérieure sans épaulement RJ : Roulement à rouleaux cylindriques avec épaulement sur deux bagues KB : Roulement à rouleaux coniques
SC : Roulement à rotule sur deux rangées de rouleaux NE: Roulement à aiguilles avec bague intérieure
NEA: Roulement à aiguilles avec bague intérieure et rainure d’huile NES: Roulement à aiguilles sans bague intérieure
NESA: Roulement à aiguilles sans bague intérieure et rainure d’huile Diamètre
de l’arbre OU Diamètre intérieur de
la bague intérieur
Type de roulement
Série de dimensions
Protection du roulement
PP : Étanche de deux côtés par flasque.
P : Étanche d’un seul côté par flasque.
EE : Étanche de deux côtés par joint.
E : Étanche d’un seul côté par joint.
X : Protection quelconque d’un seul côté XX : Protection quelconque de deux côtés.
Pour déterminer la largeur du roulement et le diamètre extérieur de la bague extérieure (diamètre de l’alésage). Voir tableau ci-dessous.
T : Dessin technique 111 Ezzahraoui.jimdofree.com
MONTAGE DES ROULEMENTS (ROULEMENT BC)
Montage arbre TOURNANT Montage ALÉSAGE (moyeu) TOURNANT
La Bague Intérieure (BI) tournante est montée
Serrée
La Bague Extérieure (BE) stable est montée Glissante
La Bague Intérieure (BI) stable est monté
Glissante
La Bague Extérieure (BE) tournante est montée Serrée
Ajustements sur les portées des roulements :
Remarque : Un ajustement serré est généralement insuffisant en présence d’un effort axial, il faut empêcher la translation (des bagues) par des obstacles (arrêtes).
Dans un arbre TOURNANT : 4 obstacles sur l’arbre et 2 obstacles sur l’alésage.
Dans un alésage TOURNANT : 4 obstacles sur l’alésage et 2 obstacles sur l’arbre.
Possibilités de montages : - Représenter les obstacles sur les Figures U ; V ; W ; X ; Y et Z.
- Donner le type de chaque ajustement C ; D ; E ; et F
arbre TOURNANT ALÉSAGE TOURNANT
U X
V Y
W Z
C : Serré
D : Avec jeu (Glissante)
E : Serré
F : Avec jeu (Glissante)
T : Dessin technique 112 Ezzahraoui.jimdofree.com
Exemples d’applications des arrêtes en translation sur les bagues des roulements BC : Arbre tournant et moyeu fixe MOYEU tournant et arbre fixe
a- Quel est le type d’ajustement C ; D ; E et F ;
b- Donner un exemple pour chaque type d’ajustement ; C : . . . . ; D : . . . . ; E : . . . . ; F : . . . . ; c- Faire la correspondance entre Possibilités de montages - et Exemples d’applications.
d- Donner le nom et la fonction des éléments dans les dessins suivants :
5.31 : A ; 1 ; 2 ; 3 ; 4 ; 5 ; 7 ; 8 ; 9 ; 10 ; 11 ; 12 ; 13 et 14 5.34 : A ; 1 ; 2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 et 10 5.32 : B ; 1 ; 2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 ; 9 ; 10 et 11 5.35 : B ; 3 ; 4 ; 5 ; 6 et 8
5.33 : A ; 1 ; 2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 ; 9 et 10 5.36 : A ; 3 ; 5 ; 6 et 9
5.33 5.31
5.32
5.34
5.35
5.36
T : Dessin technique 112 Ezzahraoui.jimdofree.com
Rep page 112
a- Quel est le type d’ajustement C ; D ; E et F ;
C : Serré E : Serré
D : Avec jeu (Glissante) F : Avec jeu (Glissante)
b- Donner un exemple pour chaque type d’ajustement ; C : Ø m6 ; D : Ø g6 ; E : Ø M6 ; F : Ø H7 ; c- Faire la correspondance entre Possibilités de montages - et Exemples d’applications.
5.31 U - 5.32 V - 5.33 W et 5.34 X - 5.35 Y - 5.36 Z d- Donner le nom et la fonction des éléments dans les dessins suivants :
Fig-5.31
Rep Nom Fonction
A Roulement BC Faciliter le guidage en rotation de 2/1 1 Alésage Supporter les organes du mécanisme 2 Arbre (pignon arbré) Transmettre l'énergie
3 Écrou H Assurer l'assemblage de 6/2
4 Circlips de l'arbre Arrêter la translation de la bague intérieure de A/2
5 Entretoise Arrêter la translation de la bague intérieure de B/2, de 6/2 7 Clavette // Arrêter la rotation de 6/2
8 Couvercle Protéger le mécanisme
9 Boitier Compenser le jeu entre le roulement B/1
et Arrêter la translation de la bague extérieure de B/2 10 Vis H Assurer l'assemblage de 8+9/1
11 Joint à deux lèvres Assurer l'étanchéité dynamique 12 Couvercle Protéger le mécanisme
13 Vis CHc Assurer l'assemblage de 12/1 14 Rondelle plate Augmenter la surface d'appui Fig-5.32
Rep Nom Fonction
B Roulement BC Faciliter le guidage en rotation de 2/1 1 Alésage Supporter les organes du mécanisme
2 Arbre Transmettre l'énergie
3 Entretoise Arrêter la translation des 2 bagues intérieures de A/2, de B/2 4 Écrou à encoches Assurer l'assemblage de B+3+A/2
5 Rondelle frein Freiner Écrou à encoches 4 6 Couvercle Protéger le mécanisme 7 Couvercle Protéger le mécanisme
8 Joint plat Assurer l'étanchéité statique 9 Joint plat Assurer l'étanchéité statique 10 Joint feutre Assurer l'étanchéité dynamique 11 Joint feutre Assurer l'étanchéité dynamique Fig-5.33
Rep Nom Fonction
A Roulement BC Faciliter le guidage en rotation de 2/1 1 Alésage Supporter les organes du mécanisme
2 Arbre Transmettre l'énergie
3 Entretoise Arrêter la translation des 2 bagues intérieures de A/2, de B/2 4 Écrou à encoches Assurer l'assemblage de A+3+B/2
5 Joint plat Assurer l'étanchéité statique 6 Joint plat Assurer l'étanchéité statique 7 Couvercle Protéger le mécanisme
8 Couvercle Protéger le mécanisme 9 Rondelle frein Freiner Écrou à encoches 4 10 Joint à deux lèvres Assurer l'étanchéité dynamique
a
T : Dessin technique 112 Ezzahraoui.jimdofree.com
Fig-5.34
Rep Nom Fonction
A Roulement BC Faciliter le guidage en rotation de 1/2 1 Alésage Transmettre l'énergie
2 Arbre Supporter les organes du mécanisme 3 Couvercle Protéger le mécanisme
4 Circlips de l'arbre Arrêter la translation de la bague intérieure de B/2 5 Joint feutre Assurer l'étanchéité dynamique
6 Vis H Assurer l'assemblage de 3/1 7 Couvercle Protéger le mécanisme
8 Joint plat Assurer l'étanchéité statique 10 Vis H Assurer l'assemblage de 7/1 Fig-5.35
Rep Nom Fonction
B Roulement BC Faciliter le guidage en rotation de 1/2 3 Couvercle Protéger le mécanisme
4 Couvercle Protéger le mécanisme
5 Circlips de l'arbre Arrêter la translation de la bague intérieure de B/2 6 Joint plat Assurer l'étanchéité statique
8 Joint à une lèvre Assurer l'étanchéité dynamique Fig-5.36
Rep Nom Fonction
A Roulement BC Faciliter le guidage en rotation de 1/2
3 Circlips de l'alésage Arrêter la translation de la bague extérieure de B/1 5 Écrou H Assurer l'assemblage de 2/11
6 Rondelle grower Freiner Écrou 5
9 Circlips de l'arbre Arrêter la translation de la bague intérieure de B/2
b
T : Dessin technique 113 Ezzahraoui.jimdofree.com
MONTAGE DES ROULEMENTS (TYPE BT) ET (TYPE KB) :
On applique les mêmes règles de montage pour les roulements à une rangée de billes à contact oblique (Type BT), et les roulements à rouleaux coniques (Type KB).
(L’obstacle sur la grande épaisseur des 2 bagues).
6-1 Montage DIRECT ou montage en « X » :
Indiquer les repères des pièces sur le dessin 3D.
6-2 Montage INDIRECT ou montage en « O » :
Indiquer les repères des pièces sur le dessin d’ensemble.
La denture hélicoïdale créée des charges axiales
Remarques
Le montage en «O» s'emploie aussi avec les arbres tournants lorsque les roulements sont plus proches ou la charge axiale est à l’extérieure des roulements.
Le réglage du jeu dans ce cas s'effectue alors sur la plus grande épaisseur de la bague intérieure tournante ajustée alors avec un faible jeu (tolérance sur l'arbre: Ø h6 ou Ø h5),
La bague extérieure non tournante montée avec jeu par rapport à l’alésage.
Denture hélicoïdale
5 4 6 2 1 3 7
10 2 : Alésage tournant
1 : Arbre fixe
3 8 6 5
7 4 9
T : Dessin technique 114 Ezzahraoui.jimdofree.com
Rep APP 01 : APPAREIL A FRAISER LES RAINURES 1- Donner le diagramme bête à cornes du système ?
2- Donner le diagramme des interactions du système ? (Utiliser les éléments extérieurs suivants : Moteur, Arbre, Fabricant et Table) et en déduire la fonction principale ?
Fp : Réaliser des rainures sur des arbres en diminuant le temps de fabrication avec augmentation de la qualité.
3- Identifier la fonction globale du système ? Transformer 4- Définir les éléments d’entrée et de sortie ?
MOE : Arbre non rainuré ; MOS : Arbre rainuré 5- Donner le diagramme SADT du système ? On se basons sur l’éclaté de l’appareil ci-dessous :
6- Compléter les repères des pièces sur le dessin d’ensemble ?
7- De quel type de roulement s’agit-il ? Roulement à une rangée de billes à contact radial, type BC 8- Est-ce un montage à arbre ou à alésage tournant ? Montage à arbre tournant
L’éclaté de l’appareil
Dessin d’ensemble à échelle 1 : 1 17
8 9e
11
12e 10
14
1 3
4
15 5
13
7 6
9i
16 2
12i
12e
2 12e
12i
3
4
7 5 6 2
di di
di 2 8 9i di 9i 2 2 12i
Ø15 m6 Ø35 H7 Ø42,5 H7 Ø20 m6
18
18
15 2
T : Dessin technique 115 Ezzahraoui.jimdofree.com
9- Donner le diagramme F.A.S.T du système relatif à la fonction du guidage en rotation de 2 par rapport à 1+10 ? (Utiliser les éléments suivants : Roulement BC, Faciliter la mobilité, Réduire le frottement) en indiquant la fonction principale, la fonction technique et la solution technologique ?
10- Quelles sont les bagues montées serrées ? Les bagues intérieures
11- Compléter le repérage des obstacles arrêtant les bagues des roulements axialement (sur le dessin d’ensemble) ? Voir dessin d’ensemble
12- Indiquer le type d’ajustement des portées des bagues intérieures situées sur l’arbre : Ajustement serré : entre 9i/2 (Ø15 m6) et entre 12i/2 (Ø20 m6)
13- Indiquer le type d’ajustement des portées des bagues extérieures situées sur l’alésage : Ajustement avec jeu : entre 9e/1 (Ø35 H7) et entre 12e/1 (Ø42,5 H7)
14- Indiquer les classes d’équivalences du système ?
A = {1 ; 3 ; 10 ; 11 ; 14 ; 15} ; B = {2 ; 4 ; 5 ; 6 ; 7 ; 8 ; 9i ; 12i ; 13}
15- Établir le graphe de liaison ?
16- Compléter le tableau des liaisons suivant :
17- Établir le schéma cinématique minimal du système ?
18- Quel est le nom et la fonction des pièces suivantes : 3, 4, 5, 6, 7, 8, 9, 11, 13, 14, 15, 16 et 18 ?
N° NOM FONCTION
3 Couvercle Protéger le mécanisme
4 Poulie Transmettre la puissance entre deux arbres parallèles éloignés par adhérence
5 Rondelle Grower Réalise le freinage de l’écrou 6 6 Écrou H Réalise l’assemblage 4 + 7 + 12 / 2
7 Entretoise Permet d’éliminer la translation de la bague intérieur du roulement 12 et de la poulie 4
8 Circlips pour arbre Permet d’éliminer la translation de la bague intérieur du 9 9 Roulement BC Faciliter le guidage en rotation de 2 / 1
11 Goupille cylindrique Positionner 10 / 1
13 Clavette parallèle Permet d’éliminer la rotation de 4 /2 14 Vis H (Bouchon) Fermer le trou de remplissage 15 Vis CHc Réalise l’assemblage 3 / 1
16 Joint à lèvre Réalise l’étanchéité dynamique entre 2 / 1 18 Joint plat Réalise l’étanchéité statique entre 14 / 1
Ou
A L. Pivot B
T : Dessin technique 116 Ezzahraoui.jimdofree.com
Rep APP 02 : GUIDAGE EN ROTATION
(Nota : BI = Bague Intérieure, BE = Bague Extérieure)
1- Indiquer les repères des pièces mobiles en rotation : 1 ; Bi6 ; Bi7 ; 8 ; 9 et 10 2- Le montage étant à arbre tournant (BI = Bague Intérieure, BE = Bague Extérieure) : Indiquer les bagues montées serrées et les bagues montées libres
Bagues BI6 BE6 BI7 BE7
Serrées X X
Libres X X
3- Donner le nom et la fonction de l’élément 5 :
Joint à lèvre permet de Réalise l’étanchéité dynamique entre 1/4 4- Comment se nomme la pièce 8 : Entretoise
5- Comment se nomme la pièce 10 : Écrou à encoches
6- Donner le type de roulement utilisé dans ce guidage en rotation : BC 7- Que représente l’axe repéré 11 : Vis d'assemblage
8- Donner le nom ou le repère d’arrêts axiaux sur les bagues extérieures et les bagues intérieures
À droite de À gauche de
BI6 BI7 BE6 BE7
Nom ou repère
de l’obstacle Entretoise 8 Rondelle frein 9 +
Écrou à encoches 10 Couvercle 3 Aucun 9- Donner les ajustements pour les portées de roulements sur :
L’arbre : serré L’ALÉSAGE : avec jeu
10- Une lubrification du système à l’huile est-elle possible ? OUI NON ; Justifier : Car on a 2 joints à lèvres 5
T : Dessin technique 117 Ezzahraoui.jimdofree.com
Rep APP 03 : ROUE DE REMORQUE OU CARAVANE
La jante d’une roue est fixée sur un ensemble moyeu/tambour de frein (2). Cet ensemble est guidé en rotation autour de la fusée de l’essieu (1) avec deux roulements (3) et (4) :
1- Colorier l’ensemble des pièces en rotation. (Voir dessin)
2- De quel type de roulement s’agit-il ? Roulements à rouleaux coniques, type KB 3- Est-ce un montage à arbre ou à alésage tournant ? Montage à alésage tournant 4- Est-ce un montage direct en ‘’ X ’’ ou indirect en ‘’ O ‘’ ? Montage indirect en ‘’ O ‘’
5- Comment appelle-t-on l’écrou (6) ? Écrou à encoches
6- Quelle est la fonction de la rondelle (7) ? Freiner par obstacles l’écrou à encoches (6) 7- Choisir une rondelle-frein (7) entre les deux rondelles ci-contre et justifier : (A) ou (B) : Rondelle-frein (A) possédant une languette interne qui se loge dans la rainure de l’arbre 1.
8- Les bagues intérieures sont-elles montées serrées ou avec jeu ? Avec jeu 9- Donner la tolérance des portées des bagues intérieures situées sur l’arbre : g6 10- Les bagues extérieures sont-elles montées serrées ou avec jeu ? Serrées
11- Donner la tolérance des portées des bagues extérieures situées sur l’alésage : M6 12- Quel élément permet de régler axialement le jeu du montage des roulements ?
Écrou à encoches (6) (réglage sur les bagues intérieures montées avec jeu sur l’arbre 1) 13- Coter les portées de roulement sur la fusée de l’essieu (1) (Voir dessin)
14- Coter les portées de roulement sur l’ensemble moyeu/tambour de frein (2). (Voir dessin) 15- Indiquer les classes d’équivalences du système ?
(Nota : Travailler avec BI, BE : Bague Intérieure et Extérieure) A = {1 ; 6 ; 7} ; B = {2 ; BE3 ; BE4 ; 8}
16- Établir le graphe de liaison ?
17- Établir le schéma cinématique minimal du système ?
Échelle 3:4
25 g6 52 M 7 35 g 6
72 M 7
A L. Pivot B
B A
T : Dessin technique 118 Ezzahraoui.jimdofree.com
Rep APP 04 : TOURET À MEULER
1- Colorier l’ensemble des pièces en rotation. (Voir dessin)
2- De quel type de roulement s’agit-il ? Roulement à une rangée de billes à contact radial, type BC 3- Est-ce un montage à arbre ou à alésage tournant ? Montage à arbre tournant
4- Quelles sont les bagues montées serrées (extérieures ou intérieures) ? Les bagues intérieures 5- Identifier les obstacles arrêtant ces bagues axialement (A, B, C, D, E, F, G, H) :
6- La bague intérieure du roulement 4 est liée indirectement en translation avec l’arbre 2, à gauche en G, à droite en H. Établir sur le diagramme ci-contre, la suite des contacts entre la bague intérieure et l’arbre 2 :
7- Les bagues extérieures sont-elles montées avec jeu ou avec serrage ? Avec jeu 8- Identifier les obstacles arrêtant ces bagues axialement (A, B, C, D, E, F, G, H) :
9- La bague extérieure du roulement 3 est-elle liée en translation avec le bâti 1 (OUI ou NON) ? 10- Donner la tolérance des portées des bagues intérieures situées sur l’arbre : m6
11- Donner la tolérance des portées des bagues extérieures situées sur l’alésage : H7 12- 13- Coter les portées de roulement sur l’arbre 2 et sur les alésages 1 et 8. (Voir dessin) 14- Indiquer les classes d’équivalences du système ?
(Nota : Travailler avec BI, BE : Bague Intérieure et Extérieure ; exclure les joints à lèvres)
A = {1 ; 8 ; 9 ; 10 ; 11 ; 13 ; 14 ; 20 ; 21} ; B = {2 ; Bi3 ; Bi4 ; 5 ; 6 ; 7 ; 12 ; 15 ; 17 ; 18 ; 19 ; 22}
15- Établir le graphe de liaison ?
16- Établir le schéma cinématique minimal du système ?
3 5 6 7
21
22
44 k6 108 H7 36 k6
94 H7
A L. Pivot B
A B A B
Ou
T : Dessin technique 119 Ezzahraoui.jimdofree.com
17- Quel est le nom et la fonction des pièces suivantes : 1, 2, 3, 5, 6, 7, 8, 9, 10 12, 13, 14 16, 20, 21 et 22 ?
N° NOM FONCTION
1 Bâti corps Supporte les organes du mécanisme
2 Arbre Transmettre la puissance
3 Roulement BC Faciliter le guidage en rotation de 2 / 1
5 Entretoise Permet d’éliminer la translation des deux bagues intérieurs du roulement 3 et 4
6 Rondelle frein Freiné l’écrou à encoches 7
7 Écrou à encoches Réalise l’assemblage et éliminer la translation des bagues intérieurs du 3 et 4
8 Boitier Arrêt en translation de la bague extérieur du roulement 4 9 Joint plat Réalise l’étanchéité statique entre 10 / 8
10 Couvercle Protéger le mécanisme et arrêt en translation de la bague extérieur du roulement 4
12 Poulie Transmettre la puissance entre deux arbres parallèles éloignés par adhérence
13 Carter Protection de l’utilisateur les étincèles 14 Couvercle Protéger le mécanisme
16 Joint à deux lèvres Réalise l’étanchéité dynamique entre 2 / 1 20 Vis CHc Réalise l’assemblage 8, 9, 10, 11 / 1 21 Rondelle Grower Réalise le freinage de la vis 20
22 Clavette parallèle Permet d’éliminer la rotation de 12 /2
T : Dessin technique 120 Ezzahraoui.jimdofree.com
Rep APP 05 : APPAREIL A DÉPLUMER LES VOLAILLES 1- PRÉSENTATION :
1.1- Mise en situation :
1.2- Principe de fonctionnement :
Le déplumage des volailles (poule ; dindon. .) est assuré par les arracheurs (8) qui sont animés d'un mouvement de rotation. Le système poulie-courroie (1,2) transmet le mouvement de rotation de l'arbre moteur à l'arbre (3), voir dessin d’ensemble.
2- ANALYSE TECHNIQUE :
1- Énoncer le besoin du mécanisme :
2- Compléter le tableau suivant :
Pièce Nom Fonction
1 Corroie plate
Lier deux poulies par adhérence 2 Poulie
5 Vis CHc Réalise l’assemblage 13+16 / 4 6 Vis H Réalise l’assemblage 7 / 4
7 Carter Protéger l’utilisateur contre les déchés 11 Rondelle Grower Freiner la vis H 10
13 Couvercle Protéger le mécanisme et arrêter la translation de la bague extérieur du roulement 15
14 Joint à 2 lèvres Réalise l’étanchéité dynamique entre 3 / 4 15 Roulement BC Faciliter le guidage en rotation de 3 / 4
16 Boitier Arrêter la translation de la BE14 et componcer le jeu entre 15/4 18 Rondelle Grower Freiner l'écrou H 19
19 Écrou H Réalise l’assemblage 2 / 3
20 Rondelle plate Augmenter la surface d’appui pour démineur la pression de serrage
21 Clavette // Éliminer la rotation de 2/3
3- Compléter le tableau des liaisons suivant du dessin d’ensemble : Liaison Nom Mvt possible Nature de surface
de contact (MIP)
Symbole
2D en 2 vues Symbole 3D
R T
2/3 Fixe 0 0 Cylindrique +
plane
3/4 Pivot 1 0 Cylindrique
8/3 Fixe 0 0 Cylindrique +
plane
4- Dans ce mécanisme, les roulements 15-17 réalise le guidage arbre tournant ou alésage tournant : Guidage à arbre tournant
5- Compléter les schémas suivants en donnant les différentes solutions possibles pour assurer la liaison en translation des bagues
des roulements avec l’arbre 3 et le corps 4.
T : Dessin technique 121 Ezzahraoui.jimdofree.com
6- Soit le schéma 3D de l’ensemble. Retrouver les éléments des deux classes d’équivalence S1 et S2. Nota : Exclure les roulements et les joints.
S1 = {4, 5, 6, 7, 13, 16} et S2 = {2, 3, 8, 9, 10, 11, 12, 18, 19, 20, 21}
7- Indiquer les repères des pièces sur le schéma cinématique minimale 2D ci-dessous.
8- Compléter le schéma cinématique minimale ci-dessous.
9- Indiquer le type d’ajustement (A entre 15 et 3) et (B entre 17 et 4).
Ajustement A : Serré (Ø38 m6) Ajustement B : Avec jeu (Ø80 H7) 10- ∅26 H7p6 est l’ajustement entre 12/3 ; avec 26 6p 26 0,0350,022
et
0,021
26H7 260
Calculer le jeu mini et le jeu maxi ?
Jeumini = EI - es = 0 - 0,035 = -0,035 JeuMaxi = ES - ei = 0,021 - 0,022 = -0,001 et En déduire le type de cet ajustement ? (En cercler la bonne réponse)
Ajustement avec jeu Ajustement avec serrage Ajustement Incertain 11- Hachurer la coupe de la pièce 4 s’il est en :
Acier Alliage de cuivre Alliage d’aluminium 12- La pièce 17 est désignée par 20 BC 10 E, expliquer cette désignation :
20 : Diamètre de l’arbre.
BC : Type de roulement, roulement à une rangée de billes à contact radial.
10 : Série de dimensions.
E : Protection d’un seul côté par joint.
13- Le pupitre de commande du système comprend deux boutons poussoirs (m : marche) et (a : arrêt), commandant la marche et l’arrêt du moteur d’entraînement de la plumeuse des volailles par l’intermédiaire d’un contacteur KM, dont on donne le schéma électrique de commande (Km est un contact du contacteur KM)
13.1- Établir la table de vérité de KM en fonction de a, m et km du circuit de commande ?
13.2- Écrire l’équation logique de commande du contacteur KM.
KM = a.m.km + a.m.km + a.m.km
Table de vérité a m km KM
0 0 0 0
0 0 1 1
0 1 0 1
0 1 1 1
1 0 0 0
1 0 1 0
1 1 0 0
1 1 1 0
/1,5 pts /1 pt
9 8 2
1
3 4
T : Dessin technique 122 Ezzahraoui.jimdofree.com
13.3- Trouver l’équation logique de KM en utilisant tableau de Karnaugh (ou diagrammes K) ?
13.4- Tracer le logigramme relatif à la sortie KM ?
13.5- Tracer le logigramme relatif à la sortie KM, a partir des portes logiques NAND ?
13.6- Tracer le logigramme relatif à la sortie KM, a partir des portes logiques NOR ?
13.7- Compléter le chronogramme de fonctionnement de KM en fonction de a et m.
m+km
Tableau de Karnaugh de KM a.m
km
00 01 11 10
0 0 1 0 0
1 1 1 0 0
Auto-maintien
1
≥1
a
& KM a m km
KM = a.(m + km)
a m km
&
&
& &
& &
a m km
≥1 ≥1
T : Dessin technique 123 Ezzahraoui.jimdofree.com
3- TRAVAIL GRAPHIQUE :
Sur le dessin d’ensemble, compléter le montage des roulements 15 et 17 en assurant les arrêts en translation de leurs bagues par rapport à l’arbre 3 et au corps 4.
(Utiliser circlips de l’arbre ; Entretoise et boitier 16)
De ssin d’ensem ble : AP PAREIL À D ÉP LUMER L ES V OLAILLES
C : Ø2 6 H 7p 6
Éch el le 1 :2 1
B A C
